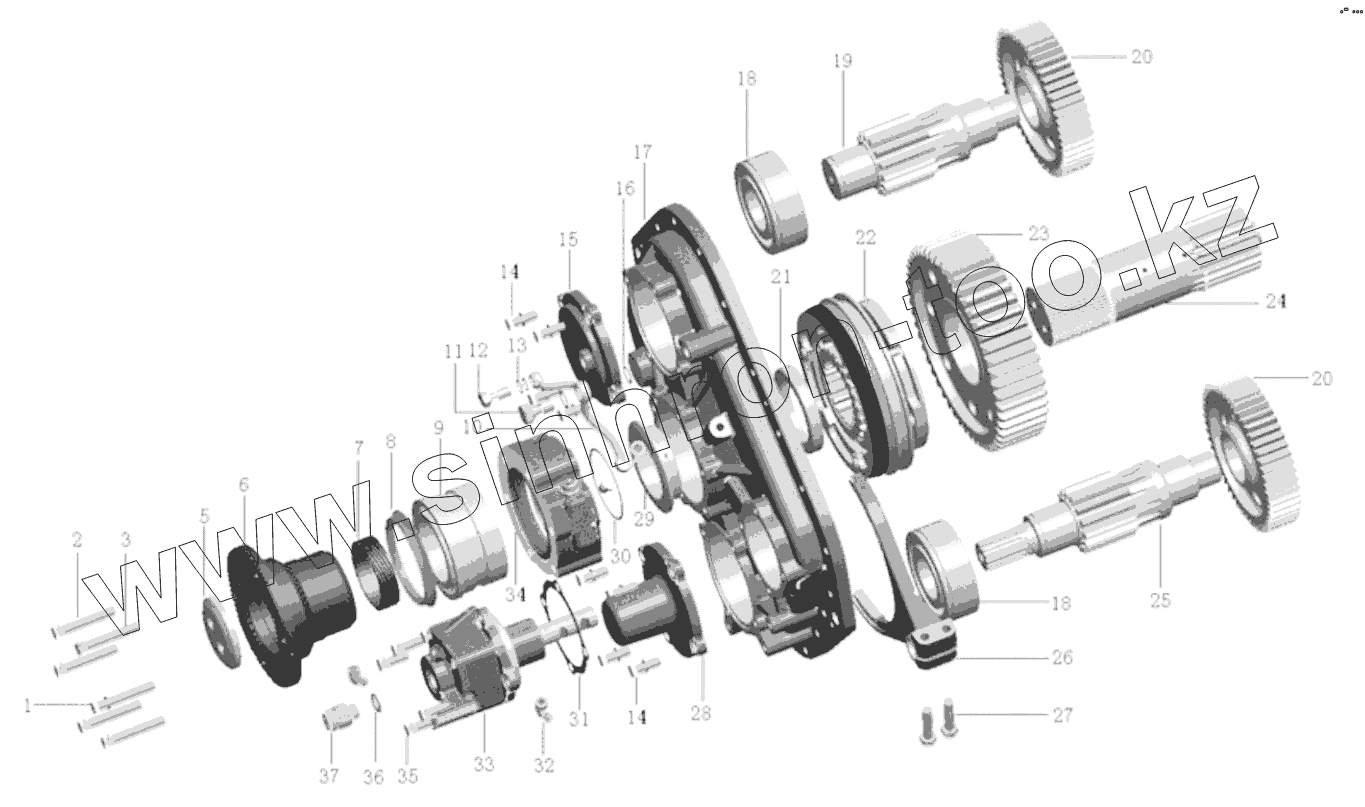

Каталог запасных частей к технике: FAW CA3311. Корпус задней крышки в сборе
19109-2
RTD-11609A-1707156
1
2
3
5
6
7
8
9
14
14
15
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19109-2 | 19109-2 | Масляное уплотнение | |
| RTD-11609A-1707156 | RTD-11609A-1707156 | Подкладка крышки заднего подшипника главного вала | |
| 1 | A-С09009 | Болт в сборе | |
| 2 | Q1421075 | Узел болта с шестигранной головкой с пружинной шайбой | |
| 3 | С09033 | Узел болта шестигранной головки с отверстием с пружинной шайбой | |
| 5 | 16JSX300A-1707170 | Гайка фланца | |
| 6 | JS220-1707159-20 | Выходной фланец | |
| 7 | JS180-1701157-7 | Ротор одометра | |
| 8 | F96119 | Пыльник | |
| 9 | 16JSS300T-1707109 | Конические роликовые подшипники | |
| 14 | A-С09008 | Болт в сборе | |
| 15 | JSD180-1707052 | Крышка промежуточного вала вспомогательной коробки | |
| 17 | 12JSDX240TA-1707010-8 | Корпус задней крышки в сборе | |
| 18 | 192311E | Короткий цилиндрический роликовый подшипник | |
| 19 | 12JSD200T-1707051-1 | Промежуточный вал вспомогательной коробки | |
| 20 | 12JSD200T-1707056-1 | Приводная шестерня промежуточного вала вспомогательной коробки | |
| 21 | 12JSD200T-1707107 | Шайба шпица главного вала вспомогательной коробки | |
| 22 | 12JSD160T-1707140-2 | Синхронизатор вспомогательной коробки в сборе | |
| 23 | 12JSD200T-1707106 | Редукционная шестерня вспомогательной коробки | |
| 24 | 12JSD200T-1707105-7 | Главный вал вспомогательной коробки | |
| 25 | 12JSD200T-1707048-1 | Удлиненный промежуточный вал вспомогательного ящика | |
| 26 | RTD-11609A-1707067-1 | Вилка вспомогательного ящика | |
| 27 | Q171B1250 | Узел болта шестигранной головки с отверстием - тонкий зуб | |
| 28 | JSD180-1707052 | Крышка промежуточного вала вспомогательной коробки | |
| 29 | 12JSDX240T-1707108 | Прижимная пластина шестерни главного вала вспомогательной коробки | |
| 30 | 12JSD160T-1707108 | О - образное уплотнительное кольцо | |
| 31 | 14347 | Прокладка | |
| 32 | С01052 | Соединение коленчатой трубы | |
| 33 | JS220-1707060-16 | Цилиндр вспомогательной коробки в сборе | |
| 34 | RTD-11609A-1707154 | Крышка заднего подшипника главного вала в сборе | |
| 34 | RTD-11609A-1707155 | Крышка заднего подшипника главного вала | |
| 35 | Q1421032 | Узел болта с шестигранной головкой с пружинной шайбой | |
| 36 | Q72318T3 | Уплотнительная шайба | |
| 37 | 990-12-71-0041-4 | Выключатель давления |
