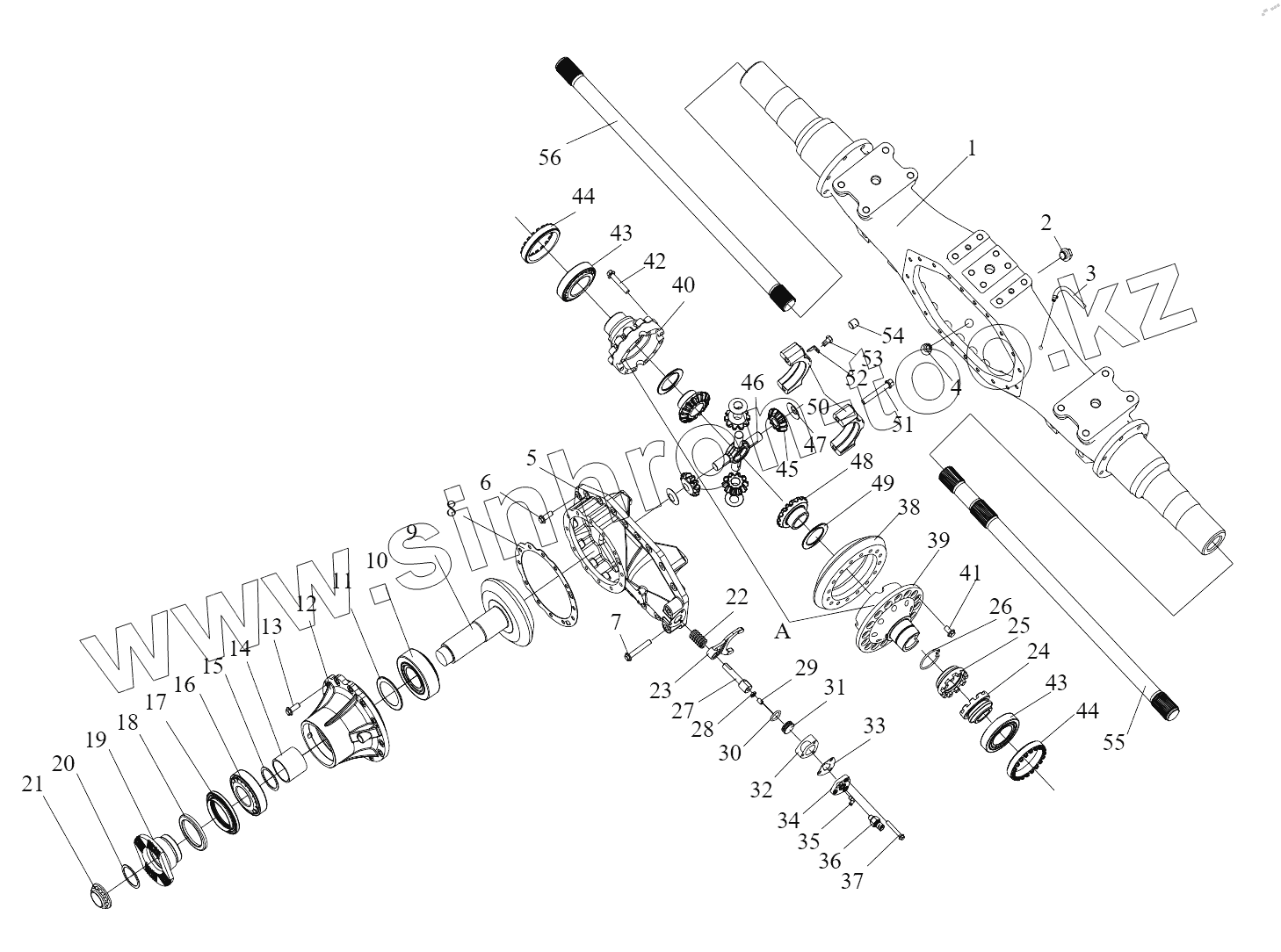

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5). Задний мост
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
A
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400010В78С | 2400010В78С | Задний мост в сборе | |
| 2402010ВА6Е | 2402010ВА6Е | Редуктор в сборе | |
| 1 | 2401011-А6Е | Картер заднего моста | |
| 2 | CQ61810 | Шестигранная коническая пробка | |
| 3 | Т905 | Вентиляционная пробка | |
| 4 | Т62104М | Коническая магнитная резьбовая пробка с внутренним шестигранником | |
| 5 | 2402018-А0Е | Блок редуктора | |
| 6 | 2402017-1Н | Болт - крепление редуктора | |
| 7 | 2402016-А0Е | Болт - крепление редуктора | |
| 8 | 2402097-А0Е | Регулирующая прокладка | |
| 8 | 2402098-А0Е | Регулирующая прокладка | |
| 8 | 2402099-А0Е | Регулирующая прокладка | |
| 9 | 2402036ВА6Е | Ведущая коническая шестерня | |
| 10 | 32315 | Конический подшипник качания | |
| 11 | 2402048-А0Е | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 12 | 2402049-А0Е | Цоколь подшипника - ведущая коническая шестерня | |
| 13 | 2402016-1H | Болт | |
| 14 | 2402088-А0E | Промежуточная втулка -подшипник ведущей конической шестерни | |
| 15 | 2402081-А0Е | Регулирующая шайба - цоколь подшипника ведущей конической шестерни | |
| 16 | 30314 | Конический подшипник качания | |
| 17 | 2402055-А0Е | Сальник в сборе - ведущая коническая шестерня | |
| 18 | 2402067-А0E | Пылезащитный чехол входного фланца заднего моста | |
| 19 | 2402066-А0E | Фланец ведущей конической шестерни | |
| 20 | 2402077-А6А | О-образное кольцо - фланец ведущей конической шестерни | |
| 21 | 2402069-А0E | Гайка фланца ведущей конической шестерни | |
| 22 | 2406028-А0E | Возвратная пружина блокировки межосевого дифференциала | |
| 23 | 24006024-А0E | Вилка переключения блокировки межколесного дифференциала | |
| 24 | 2406032-А0E | Подвижная зубчатая муфта блокировки межколесного дифференциала | |
| 25 | 2406033-А0E | Неподвижная зубчаая муфта блокировки межколесного дифференциала | |
| 26 | 2406034-А0Е | Проволочное упорное кольцо - стационарная зубчатая втулка блокировки дифференциала | |
| 27 | 2406026-А0Е | Вал вилки переключения - межколесного дифференциала | |
| 28 | CQ35212 | Шестигранная тонкая гайка | |
| 29 | Q2821222 | Прижимной винт | |
| 30 | 2406014-А0Е | О-образное кольцо | |
| 31 | 2406013-А0Е | Поршень - блокировка межколесного дифференциала | |
| 32 | 2406011-А0Е | Цилиндр - блокировка межколесного дифференциала | |
| 33 | 2406017-А0Е | Прокладная уплотнительная прокладка - головка цилиндров | |
| 34 | 2406016-А0Е | Головка - цилиндр | |
| 35 | CQ63505 | Шарнир | |
| 36 | 3834050-А0Е | Переключатель блокировки межколесного дифференциала | |
| 37 | 2406018-А0Е | Болт - крепление крышки цилиндра блокировки межколесного дифференциала | |
| 38 | 2402037ВА6Е | Ведомая коническая шестерня | |
| A | 2403015АА0Е | Картер дифференциала в сборе | |
| 39 | 2403017АА0Е | Левый корпус дифференциала | |
| 40 | 2403018-А0Е | Правый корпус - дифференциал | |
| 41 | 2402063АА0Е | Болт - крепление левого корпуса дифференциала и ведомой конической шестерни | |
| 42 | 2403023-А0Е | Болт - крепление корпуса дифференциала | |
| 43 | 32216/YA6 | Конический подшипник качания | |
| 44 | 2403071-А0Е | Регулировочное кольцо - подшипник дифференциала | |
| 45 | 2403056-А0Е | Планетарная шестерня | |
| 46 | 2403061-А0Е | Крестовой вал | |
| 47 | 2403058-А6Е | Прокладка планетарной шестерни | |
| 48 | 2403051-А0Е | Шестерня полуоси | |
| 49 | 2403053-А0Е | Шайба - шестерня полуоси | |
| 50 | 2402019-А0Е | Головка - подшипник дифференциала | |
| 51 | 2402023-А0Е | Болт - крепление крышки подшипника дифференциала | |
| 52 | 2403072-А0Е | Стопорная пластина - регулировочное кольцо | |
| 53 | CQ1500812S | Шестигранный загибочный болт | |
| 54 | 2402021-А0Е | Опорный штифт - корпус редуктора и корпус моста | |
| 55 | 2403081В483 | Левая полуось | |
| 56 | 2403082В483 | Правая полуось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
