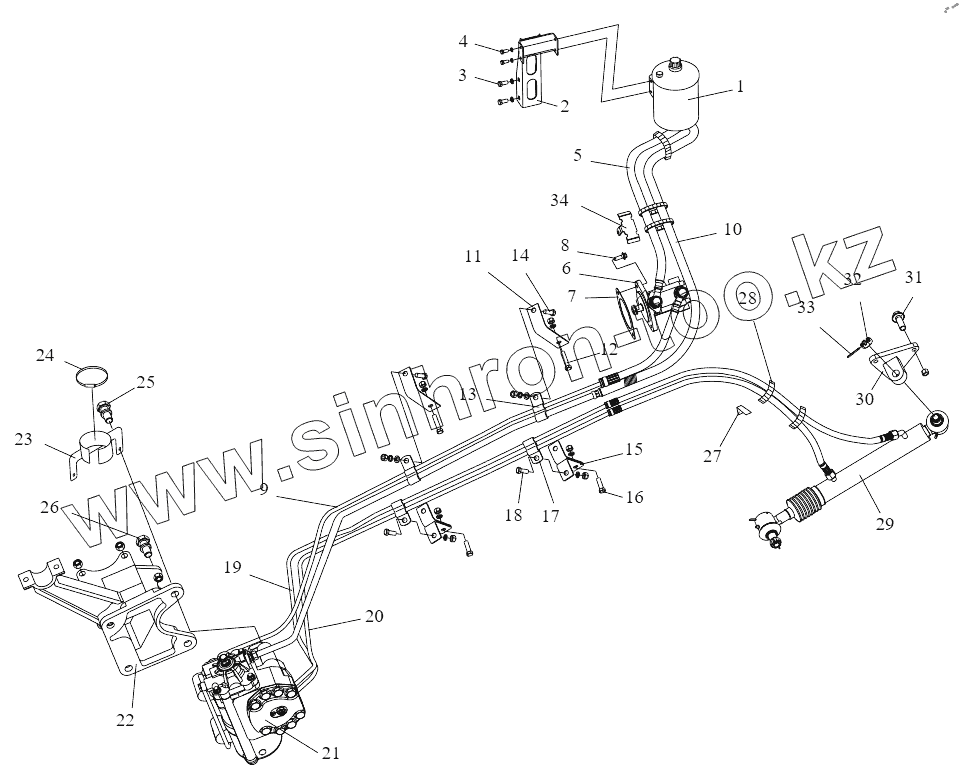

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5). Трубопроводы рулевого механизма с гидроусилителем
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3406321А8Е | 3406321А8Е | Комбинированная уплотнительная шайба | |
| 3506263-271 | 3506263-271 | Втулка (гильза) с резьбой | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| Q40110 | Q40110 | Шайба | |
| 3408040-716 | 3408040-716 | Фильтрующий элемент в сборе | |
| 3406021-91 | 3406021-91 | Пустотелый болт | |
| 3406321А8Е | 3406321А8Е | Комбинированная уплотнительная шайба | |
| 3406021-91 | 3406021-91 | Пустотелый болт | |
| 3403071-50А | 3403071-50А | Стойка | |
| 3403072-50А | 3403072-50А | Крепежная втулка | |
| Q40320 | Q40320 | Пружинная шайба | |
| Q1841655T | Q1841655T | Болт | |
| CQ32616 | CQ32616 | Гайка | |
| CQ32714 | CQ32714 | Фланцевая замочная гайка | |
| 3406321А8Е | 3406321А8Е | Комбинированная уплотнительная шайба | |
| Q40310 | Q40310 | Пружинная шайба | |
| 3406024А50А | 3406024А50А | Штуцер рулевого механизма с гидроусилителем | |
| 3408045-716 | 3408045-716 | Корпус масляного бачка гидроусилителя рулевого управления | |
| Q40308 | Q40308 | Пружинная шайба | |
| 3406021-91 | 3406021-91 | Пустотелый болт | |
| 3406321А8Е | 3406321А8Е | Комбинированная уплотнительная шайба | |
| CQ67527 | CQ67527 | Лирка червячного гибкого рукава | |
| CQ67535 | CQ67535 | Червячный хомут | |
| 3406021-74А | 3406021-74А | Пустотелый болт | |
| 3406321-74А | 3406321-74А | Комбинированная уплотнительная шайба | |
| 1 | 3408010-716 | Масляный бачок | |
| 2 | 3408020-57В | Кронштейн в сборе | |
| 3 | CQ1501025 | Болт | |
| 4 | CQ1500820 | Болт | |
| 5 | 3406010-57В | Маслоуказательная трубка | |
| 6 | 3407020-82А | Масляный насос гидроусилителя руля в сборе | |
| 7 | 3407024-26D | Уплотнительная прокладка гидравлического насоса | |
| 8 | Q1841030 | Болт | |
| 9 | 3406030-91W | Трубопровод высокого давления в сборе | |
| 10 | 3406440-68U | Возвратный маслопровод в сборе | |
| 11 | 3406115-70U | Кронштейн | |
| 12 | CQ1501445 | Болт | |
| 13 | 3406028-362 | Зажимная крышка двойной трубы | |
| 14 | CQ1501020 | Шестигранный болт | |
| 15 | 3406112-68U | Кронштейн маслопровода | |
| 16 | CQ1501440 | Шестигранный болт | |
| 17 | 3406029-362 | Зажим нижней двойной трубы | |
| 18 | CQ1501025 | Болт | |
| 19 | 3406520-68U | Второй шланг высокого давления в сборе | |
| 20 | 3406510-68U | Первый шланг высокого давления в сборе | |
| 21 | 3411010-80А | Рулевой механизм с гидроусилителем в сборе | |
| 22 | 3403016-90U | Держатель рулевого механизма | |
| 23 | 3403070-50А | Стойка пылезащитного кожуха рулевой колонки | |
| 24 | CQ675120 | Червячный хомут для шланга | |
| 25 | CQ1512050T | Болт | |
| 26 | Q1841645T | Шестигранный фланцевый болт | |
| 27 | 3406422-80А | Кронштейн маслопровода | |
| 28 | Т67414646 | Пластмассовая бандажная лента | |
| 29 | 3409010-80А | Цилиндр гидроусилителя руля с соединителем в сборе | |
| 30 | 3409016-80А | Кронштейн цилиндра гидроусилителя руля | |
| 31 | Q1851465T | Болт | |
| 32 | CQ38720 | Гайка | |
| 33 | Q5004040 | Шплинт | |
| 34 | 3506432-40А | Кронштейн трубного пучка передка кузова |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
