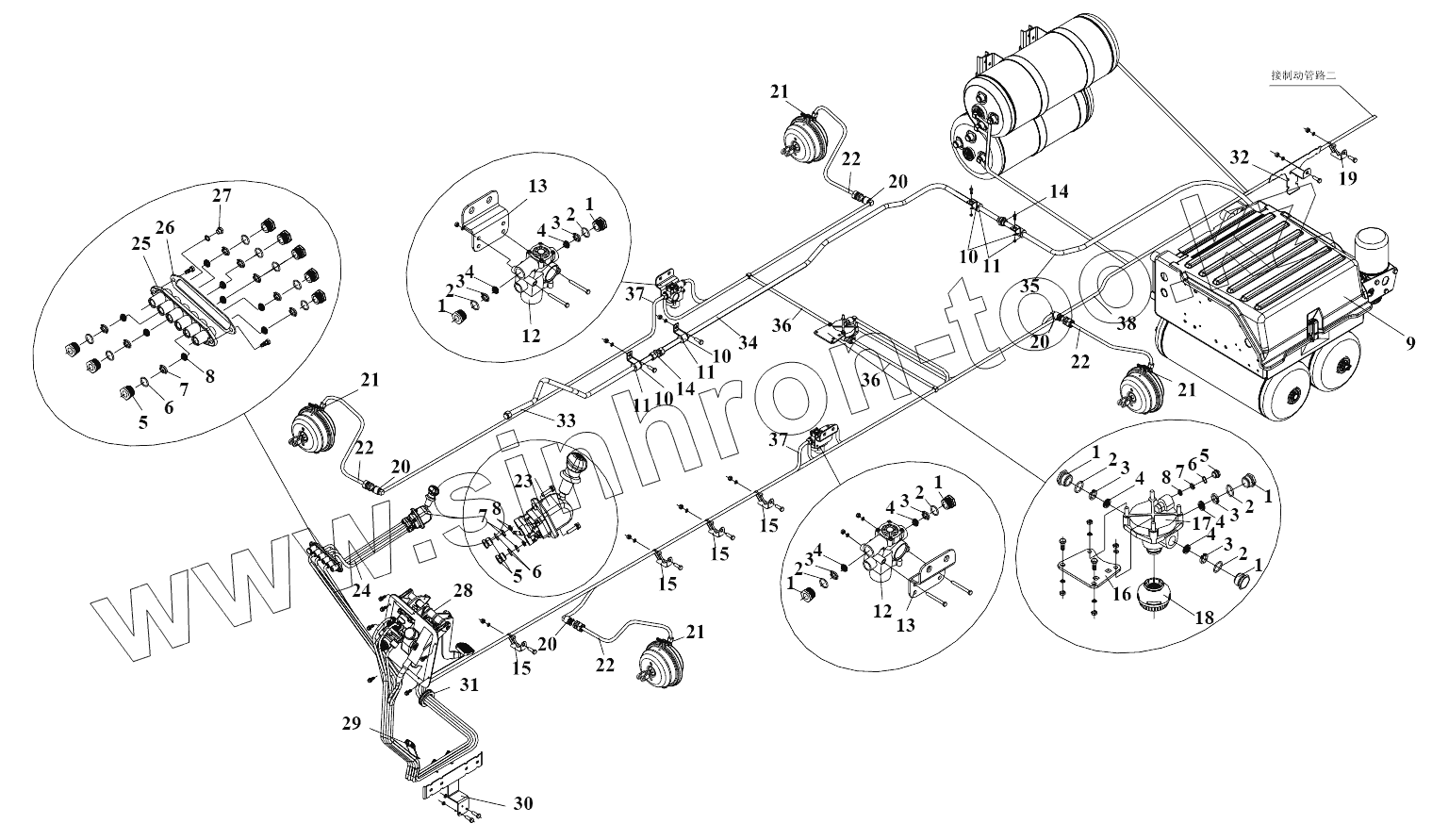

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5). Тормозные трубопроводы (I)
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
10
10
10
11
11
11
12
12
13
13
14
14
15
15
15
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1501445 | CQ1501445 | Болт | |
| Q40108 | Q40108 | Шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ1501450 | CQ1501450 | Болт | |
| Т67437676 | Т67437676 | Пластмассовая лента | |
| Q40308 | Q40308 | Пружинная шайба | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ34008 | CQ34008 | Гайка | |
| CQ1501025 | CQ1501025 | Болт | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| CQ34014 | CQ34014 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ1501450 | CQ1501450 | Болт | |
| CQ1420816 | CQ1420816 | Болт | |
| CQ32608 | CQ32608 | Шайба | |
| CQ1460825 | CQ1460825 | Болт | |
| CQ72316 | CQ72316 | Уплотнительное кольцо | |
| CQ1460625 | CQ1460625 | Болт | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1460525 | CQ1460525 | Комбинированный болт | |
| CQ35320 | CQ35320 | Гайка | |
| CQ1500880 | CQ1500880 | Болт | |
| 1 | 3513406-50А | Втулка | |
| 2 | 3513408-50А | Уплотнительное кольцо | |
| 3 | 3513407-50А | Рым | |
| 4 | 3513403-50А | Уплотнительное кольцо | |
| 5 | 3506406-50А | Втулка | |
| 6 | 3506408-50А | Уплотнительное кольцо | |
| 7 | 3506407-50А | Рым | |
| 8 | 3506403-50А | Уплотнительное кольцо | |
| 9 | 3513010А77С | Модуль воздухозаборного пневмоцилиндра | |
| 10 | 3506207-50А | Стойка воздушной трубы | |
| 11 | 3506208-50А | Втулка воздушной трубы | |
| 12 | 3550310-50А | Электромагнитный клапан системы АBS в сборе | |
| 13 | 3550316-89V | Кронштейн антиблокировочного электромагнитного клапана | |
| 14 | 3506214-50А | Непосредний штуцер | |
| 15 | 3506424-89V | Кронштейн пучка трубок | |
| 16 | 3518012-382 | Держатель ускорительного клапана | |
| 17 | 3518015-50А | Последовательный клапан в сборе | |
| 18 | 3518025-523 | Глушитель в сборе | |
| 19 | 3506426-50А | Стойка - трубный пучок | |
| 20 | 3506415-80А | Фитинг передней тормозной камеры | |
| 21 | 3506730-50А | 3506730 - 50А | |
| 22 | 3506030-60А | Тормозной рукав в сборе – передний тормоз | |
| 23 | 3508015-82V | Ручной кран в сборе | |
| 24 | 3506300-96U | Пучок трубы кабины водителя в сборе схема формы | |
| 25 | 3506404-50А | Многоканальное соединение | |
| 26 | 3506409-50А | Уплотнительная прокладка | |
| 27 | 3515014-8Е | Пробка | |
| 28 | 3504020-50А | Тормозная педаль и педаль сцепления в сборе | |
| 29 | 3506038-99А | Кронштейн трубного пучка передка | |
| 30 | 3506425-14В | Кронштейн трубного пучка | |
| 31 | 3724031-76А | 3724031 - 76А | |
| 32 | 3506425-70В | Кронштейн трубного пучка | |
| 33 | 3506205-85V | Передняя воздушная генеральная труба в сборе | |
| 34 | 3506210-85V | Промежуточные воздушные проводы в сборе –с воздушного компрессора до системы обработки воздуха | |
| 34 | 3506211-85V | Промежуточные воздушные проводы в сборе –с воздушного компрессора до системы обработки воздуха | |
| 35 | 3506215-82V | Промежуточные воздушные проводы в сборе –с воздушного компрессора до системы обработки воздуха | |
| 36 | 3506260-85V | Газопровод в сборе - Релейный клапан переднего моста соединит АБС | |
| 37 | 3506270-71С | Газопровод в сборе - Электромагнитный клапан ABS соединит прямоходное соединение | |
| 38 | 3506100-78С | Пучок трубы в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
