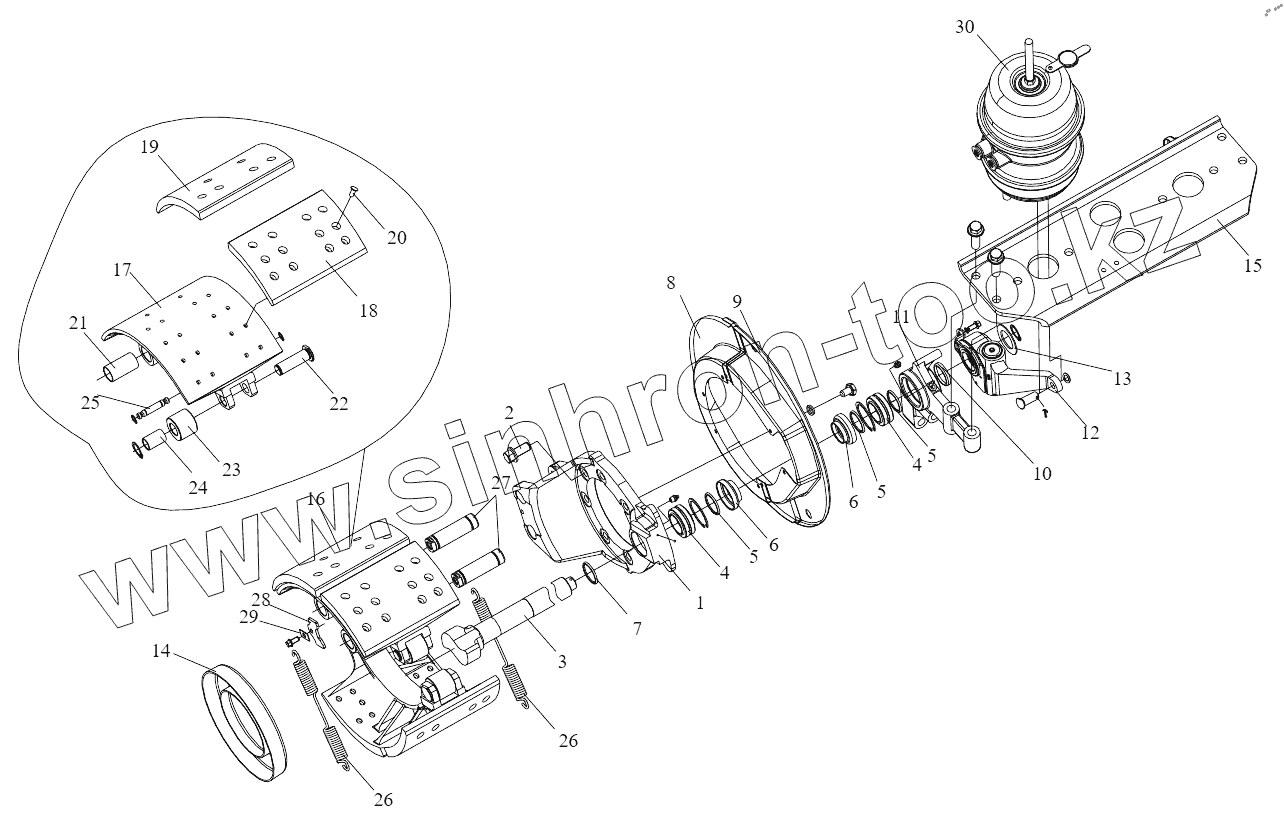

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5). Тормозные механизмы задних колес
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3530010-АОЕ | 3530010-АОЕ | Цилиндр правой рессоры заднего моста с быстрым соединением в сборе | |
| 3502210-АОЕ | 3502210-АОЕ | Регулировочный рычаг тормоза правого заднего колеса в сборе | |
| 3502128-А0Е | 3502128-А0Е | Кронштейн заднего левого кулака | |
| CQ1500820 | CQ1500820 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1500812 | CQ1500812 | Болт | |
| 3502038-Ш | 3502038-Ш | Болты крепления | |
| Q43122 | Q43122 | Упругое стопорное кольцо для оси | |
| Q43112 | Q43112 | Упругое стопорное кольцо для оси | |
| CQ1511016 | CQ1511016 | Шестигранный загибочный болт | |
| Q43062 | Q43062 | Пружинная шайба для отверстия | |
| Q40114 | Q40114 | Шайба | |
| Q43138 | Q43138 | Упругое стопорное кольцо вала | |
| 3502152-А6Е | 3502152-А6Е | Задний правый тормозной кулачок | |
| Q5101438 | Q5101438 | Штифт | |
| Q5003025 | Q5003025 | Шплинт | |
| Q966555 | Q966555 | Стальной шарик | |
| CQ70001 | CQ70001 | Масленка | |
| 3502G24AA6E | 3502G24AA6E | Логика тормоза заднего моста в сборе саморегулирующийся рычаг, ABS | |
| 1 | 3502021-А0Е | Стойка переднего правого тормоза в сборе | |
| 2 | 3502038-487 | Контрболт для кронштейна заднего тормоза | |
| 3 | 3502151-А6Е | Задний левый тормозной кулачок | |
| 4 | 3502135-А0Е | Откидной подшипник распределительного вала в сборе | |
| 5 | 3502153-А0Е | Сальник | |
| 6 | 3502124-А0Е | Стойка - сальник | |
| 7 | 3501029-A0S | Сальник - тормозной кулачок | |
| 8 | 3502031-А0Е | Задний пылезащитный диск заднего тормоза | |
| 9 | 3502032-А0Е | Передний пылезащитный диск заднего тормоза | |
| 10 | 3502123-А0Е | Прокладка перегородки - стойка кулачка | |
| 11 | 3502127-А0Е | Кронштейн заднего левого кулака | |
| 12 | 3502205-АОЕ | Регулировочный рычаг тормоза левого заднего колеса в сборе | |
| 13 | 3502158-АОЕ | Регулировочная прокладка тормозного кулака | |
| 14 | 3502430АА0Е | Маслоотражатель с датчиком в сборе | |
| 15 | 3502126А483 | Опорная плита - пружинный тормозной цилиндр | |
| 16 | 3502375-А6Е | Задняя тормозная колодка с роликом в сборе | |
| 17 | 3502391-А6Е | Задняя тормозная колодка | |
| 18 | 3502406-А6Е | Задняя фрикционная накладка | |
| 19 | 3502407-А6Е | Задняя фрикционная накладка | |
| 20 | 3502408-АОЕ | Заклепка для фрикциона тормозной колодки | |
| 21 | 3501396-A0S | Втулка - передняя пластинка колодки тормоза | |
| 22 | 3502394-А0Е | Вал бегунка | |
| 23 | 3502393-А0Е | Втулка - бегунок | |
| 24 | 3502392-А0Е | Бегунок | |
| 25 | 3502398-А0Е | Палец возвратной пружины | |
| 26 | 3502436-А0Е | Возвратная пружина | |
| 27 | 3502086-А6Е | Вал задней тормозной колодки | |
| 28 | 3502087-А6Е | Щиток вала тормозной колодки | |
| 29 | 3501087-4Е | Застежка крепежного болта отбойника вала колодки | |
| 30 | 3530015-АОЕ | Цилиндр левой рессоры заднего моста с быстрым соединением в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
