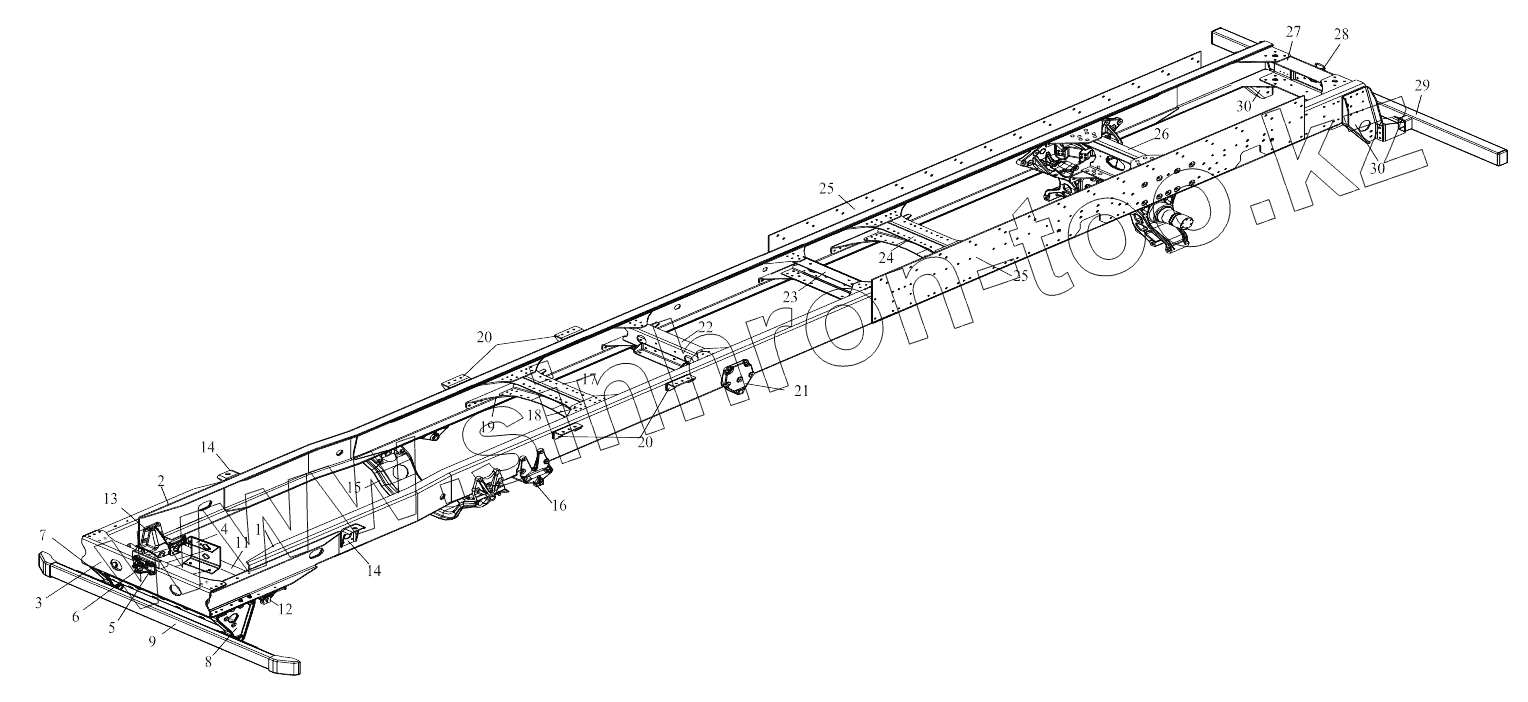

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5). Рама
1
2
3
4
5
6
7
8
9
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800010-78С | 2800010-78С | Рама с кронштейном в сборе | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841435T | Q1841435T | Шестигранный фланцевый болт | |
| Q1841650T | Q1841650T | Болт | |
| CQ32616 | CQ32616 | Гайка | |
| CQ32616 | CQ32616 | Гайка | |
| Q1841645T | Q1841645T | Шестигранный фланцевый болт | |
| Q1841440T | Q1841440T | Шестигранный фланцевый болт | |
| Q1841440T | Q1841440T | Шестигранный фланцевый болт | |
| CQ1501235T | CQ1501235T | Шестигранный болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| 2802031-50V | 2802031-50V | Соединительный кронштейн передней и нижней защитной плиты | |
| CQ34012 | CQ34012 | Гайка | |
| CQ1501245 | CQ1501245 | Болт | |
| CQ1501230 | CQ1501230 | Болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| Q40212 | Q40212 | Шайба | |
| Q1851435TS | Q1851435TS | Шестигранный фланцевый болт | |
| Q1851240T | Q1851240T | Шестигранный фланцевый болт | |
| CQ39712 | CQ39712 | ШЕСТИГРАННАЯ ФЛАНЦЕВАЯ ГАЙКА | |
| Q1851465T | Q1851465T | Болт | |
| CQ39714 | CQ39714 | Шестигранная фланцевая гайка | |
| Q1851240T | Q1851240T | Шестигранный фланцевый болт | |
| CQ39712 | CQ39712 | ШЕСТИГРАННАЯ ФЛАНЦЕВАЯ ГАЙКА | |
| Q1851465T | Q1851465T | Болт | |
| CQ39714 | CQ39714 | Шестигранная фланцевая гайка | |
| CQ39714 | CQ39714 | Шестигранная фланцевая гайка | |
| Q1851445T | Q1851445T | Шестигранный фланцевый болт | |
| 2801093-50А | 2801093-50А | Усиленная планка - задняя поперечная балка передней рессоры | |
| 2912516-240 | 2912516-240 | Болт-для крепления задней стойки задней рессоры | |
| CQ39714 | CQ39714 | Шестигранная фланцевая гайка | |
| CQ39718 | CQ39718 | Шестигранная фланцевая гайка | |
| Q1851865T | Q1851865T | Шестигранный фланцевый болт | |
| Q1851885T | Q1851885T | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841450T | Q1841450T | Болт | |
| Q4501234 | Q4501234 | Заклепка с полукруглой головкой | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841450T | Q1841450T | Болт | |
| Q1841460T | Q1841460T | Болт | |
| CQ39718 | CQ39718 | Шестигранная фланцевая гайка | |
| Q1851895T | Q1851895T | Фланцевый болт с шестигранной головкой | |
| Q1851865T | Q1851865T | Шестигранный фланцевый болт | |
| 2801143-80А | 2801143-80А | Левая верхняя соединительная планка средней второй поперечины | |
| 2801144-80А | 2801144-80А | Правая верхняя соединительная планка средней второй поперечины | |
| 2801147-67U | 2801147-67U | Левая нижняя соединительная пластина средней второй поперечной балки | |
| 2801148-67U | 2801148-67U | Правая нижняя соединительная пластина второй поперечной балки | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841450T | Q1841450T | Болт | |
| Q4501234 | Q4501234 | Заклепка с полукруглой головкой | |
| 2801143-80А | 2801143-80А | Левая верхняя соединительная планка средней второй поперечины | |
| 2801144-80А | 2801144-80А | Правая верхняя соединительная планка средней второй поперечины | |
| 2801147-72А | 2801147-72А | Левая нижняя соединительная планка средней второй поперечины | |
| 2801148-72А | 2801148-72А | Правая нижняя соединительная планка средней второй поперечины | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841450T | Q1841450T | Болт | |
| Q1841460T | Q1841460T | Болт | |
| Q4501234 | Q4501234 | Заклепка с полукруглой головкой | |
| 2801153-71В | 2801153-71В | Верхняя соединительная планка средней поперечины | |
| 2801157-71В | 2801157-71В | Нижняя соединительная планка средней поперечины | |
| Q1841450T | Q1841450T | Болт | |
| Q4501234 | Q4501234 | Заклепка с полукруглой головкой | |
| Q4501444 | Q4501444 | Заклепка с полукруглой головкой | |
| Q4501455 | Q4501455 | Заклепка с полукруглой головкой | |
| 2801177-242 | 2801177-242 | Опора нижней пластины балки | |
| 2801187-71В | 2801187-71В | Левая нижняя соединительная планка задней поперечины | |
| CQ32614 | CQ32614 | Гайка | |
| 2801188-71В | 2801188-71В | Правая нижняя соединительная планка задней поперечины | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841445T | Q1841445T | Болт | |
| Q4501438 | Q4501438 | Заклепка | |
| 2806015-22А | 2806015-22А | Запор со шплинтом в сборе | |
| 2809212-80А | 2809212-80А | Правый кронштейн заднего защитного устройства | |
| CQ1501435T | CQ1501435T | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| Q1841455T | Q1841455T | Болт | |
| CQ32616 | CQ32616 | Гайка | |
| Q1841650T | Q1841650T | Болт | |
| 1 | 2801025-78С | Левая продольная балка в сборе | |
| 2 | 2801030-78С | Правая продольная балка в сборе | |
| 3 | 2801072-90U | Передняя поперечина | |
| 4 | 2801073-13С | Усилитель передней балки | |
| 5 | 2806051-22А | Гнездо запора | |
| 6 | 2806015-22А | Запор со шплинтом в сборе | |
| 7 | 2802021-96U | Левый кронштейн переднего нижнего устройства защиты | |
| 8 | 2802022-96U | Правый кронштейн переднего нижнего устройства защиты | |
| 9 | 2802080-51B | Сварная поперечина переднего нижнего устройства защиты III в сборе | |
| 10 | 2802023-96U | Передняя и нижняя защитная плита | |
| 11 | 2801090-76A | Передняя поперечина передней рессоры | |
| 12 | 2902441-76A | Левый передний кронштейн передней рессоры | |
| 13 | 2902442-76А | Правая передняя стойка - передняя рессора | |
| 14 | 2905415-80А | Верхний кронштейн амортизатора первичного вала в сборе | |
| 15 | 2801092-71В | Задняя поперечина передней рессоры | |
| 16 | 2932441-80В | Передний кронштейн рессоры вторичного вала | |
| 17 | 2801110-71А | Третья поперечная балка в сборе | |
| 18 | 2801153-71В | Верхняя соединительная планка средней поперечины | |
| 19 | 2801157-71В | Нижняя соединительная планка средней поперечины | |
| 20 | 2801225-80А | Соединительная угловая планка подрамника в сборе | |
| 21 | 2932450-80В | Задний кронштейн в сборе рессоры вторичного вала | |
| 22 | 2801140-80В | Поперечина | |
| 23 | 2801142-80В | Поперечина | |
| 24 | 2801110-71А | Третья поперечная балка в сборе | |
| 25 | 2801211-83U | Накладка грузового отсека | |
| 26 | 2801170-95А | Поперечина тележки подвески в сборе | |
| 27 | 2801180-487 | Задняя балка | |
| 28 | 2806051-22А | Гнездо запора | |
| 29 | 2809210-50С | Поперечина заднего устройства защиты с переходным кронштейном в сборе | |
| 30 | 2809211-80А | Левый кронштейн заднего защитного устройства |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
