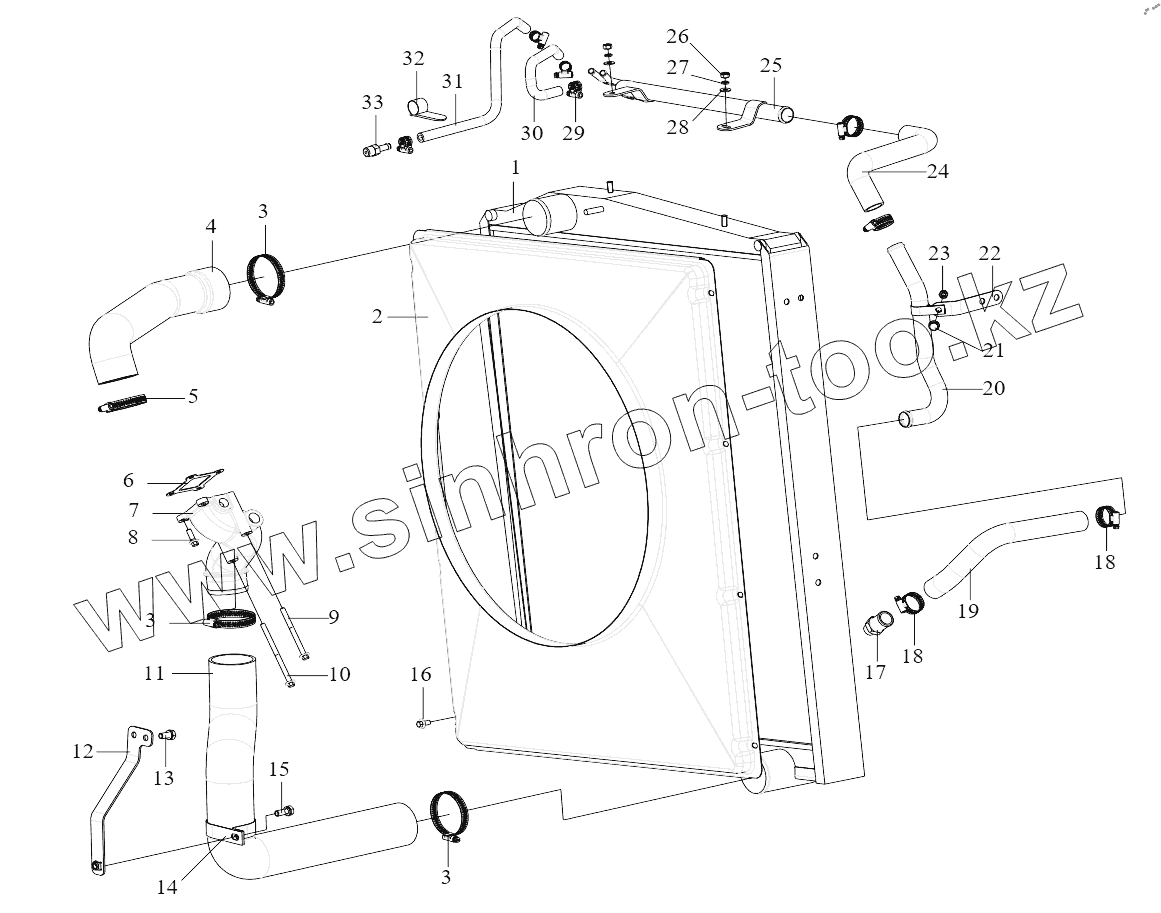

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5). Радиатор, трубопроводы, воздухоотражатель вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 1301010-61С Радиатор в сборе
2 1309010-13С Кожуха вентилятора в сборе
3 CQ67690B Лирка червячного рукава типа В
4 1303011-13С Шланг подачи воды в радиатор
5 CQ67680B Хомут
6 1307031-81D Прокладка водовпускного отверстия водяного насоса
7 1303062-74А Подводящий водопровод водяного насоса
8 Q1840825 Болт
9 1307019-53D Шпилька
10 1303067-74А Болт с шестигранной головкой и буртиком
11 1303021-13С Шланг выходной воды радиатора
12 1303045-13С Кронштейн водопроводной трубы радиатора
13 CQ1421020 Болт
14 1303044-74А Зажим для шланга
15 CQ1421025 Комбинационный болт
16 Q1840816 Болт
17 1311036-377 Соединение обратного угольника
18 CQ67640B Червячный хомут
19 1311031-13С Передний возвратный шланг
20 1311035-61С Возвратный водопровод в сборе
21 CQ1460820 Установочное место для болта
22 1311083-61С Кронштейн
23 CQ34008 Гайка
24 1311037-61С Шланг возврата воды
25 1311025-61С Соединительная трубка в сборе
26 CQ34008 Гайка
27 Q40308 Пружинная шайба
28 Q40108 Шайба
29 CQ67622B Лирка червячного рукава типа В
30 1311062-61С Шланг для удаления воздуха
31 1311069-83А Задний шланг для дегазации радиатора
32 Т67420376 Пластмассовая петля
33 1311024-590 Штуцер дренажного трубопровода
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
