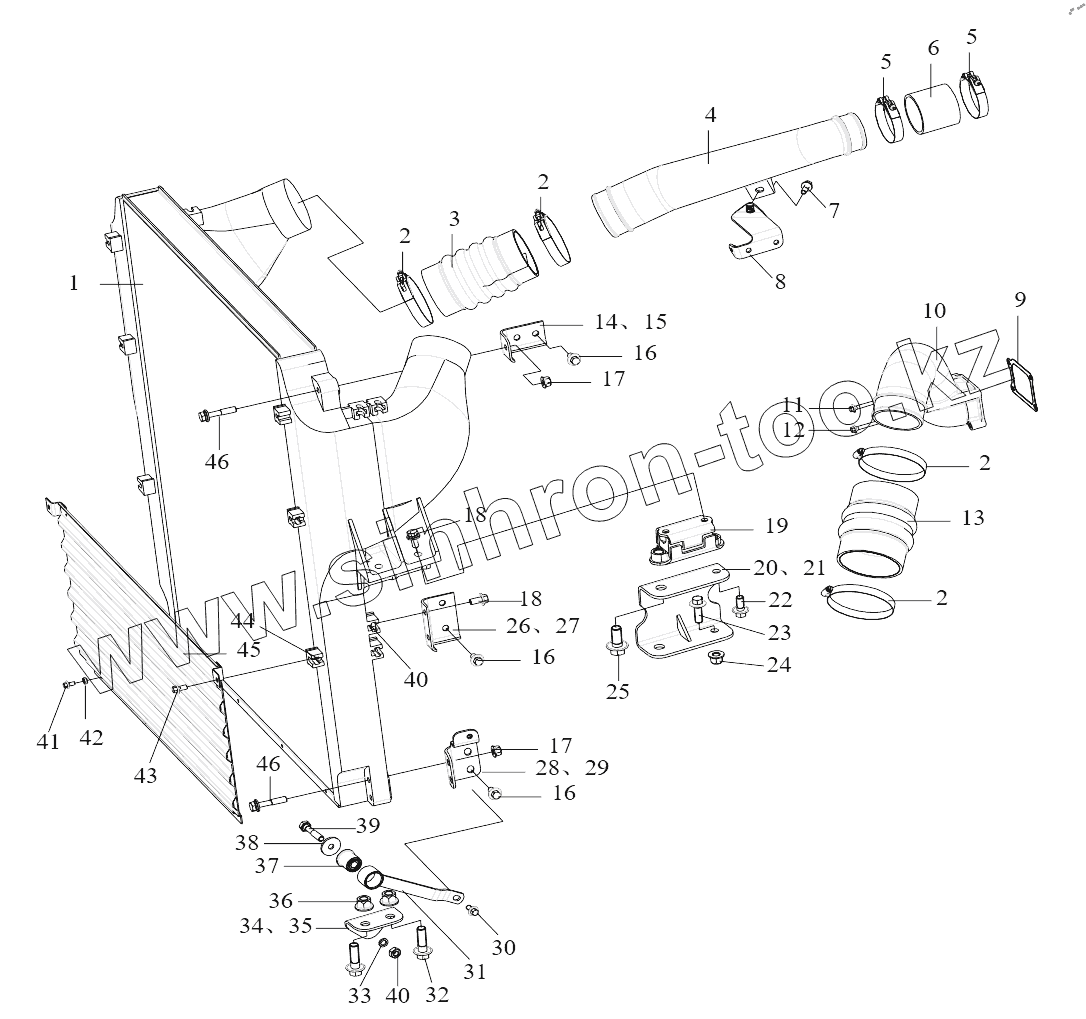

Каталог запасных частей к технике: FAW CA3310 (P66K24T4E5). Промежуточный охладитель, трубопроводы, подвеска, защитная сетка
1
2
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1119010-90U | Промежуточный охладитель в сборе | |
| 2 | Т67611006А | Хомут крепления усиленного шланга | |
| 3 | 1119050-377 | Соединение с помощью сильфона в сборе | |
| 4 | 1119031-13С | Впускная труба промежуточного охладителя | |
| 5 | Т6769006А | Хомут крепления усиленного шланга | |
| 6 | 1119053К1Н | Соединительная трубка | |
| 7 | CQ1461030 | Болт | |
| 8 | 1119045-13С | Кронштейн впускного воздухопровода промежуточного охладителя в сборе | |
| 9 | 1119064-590 | Прокладка выпускного коллектора | |
| 10 | 1119062-13С | Впускная труба двигателя | |
| 11 | 1119069-13С | Болт - впускная труба двигателя | |
| 12 | 1119068-1050 | Болт - впускная труба двигателя | |
| 13 | Ш9055-74А | Гофрированная трубка в сборе | |
| 14 | 1119091-76А | Левый верхний кронштейн промежуточного охладителя | |
| 15 | 1119092-76А | Право - верхняя стойка промежуточного охладителя | |
| 16 | CQ1461020 | Болт | |
| 17 | CQ32610 | Шестигранная гайка | |
| 24 | CQ32612 | Гайка | |
| 25 | Q1841635 | Шестигранный фланцевый болт | |
| 26 | 1119097-76А | Лево - средняя стойка промежуточного охладителя | |
| 27 | 1119098-76А | Лево - средняя стойка промежуточного охладителя | |
| 28 | 1119085-51W | Левый нижний кронштейн промежуточного охладителя | |
| 29 | 1119090-51W | Правый нижний кронштейн промежуточного охладителя | |
| 30 | Q1840816 | Болт | |
| 31 | 1302040-86U | Рачаг радиатора в сборе | |
| 32 | Q1841445 | Шестигранный фланцевый болт | |
| 33 | Q40310 | Пружинная шайба | |
| 34 | 1302043-51W | Левый кронштейн натяжной пластины | |
| 35 | 1302044-51W | Правый кронштейн натяжной пластины | |
| 36 | CQ32614 | Гайка | |
| 37 | 1302050-01 | Крепление тяги в сборе | |
| 38 | 1302052-01 | Шайба | |
| 39 | CQ1501050 | Болт | |
| 40 | CQ34010 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
