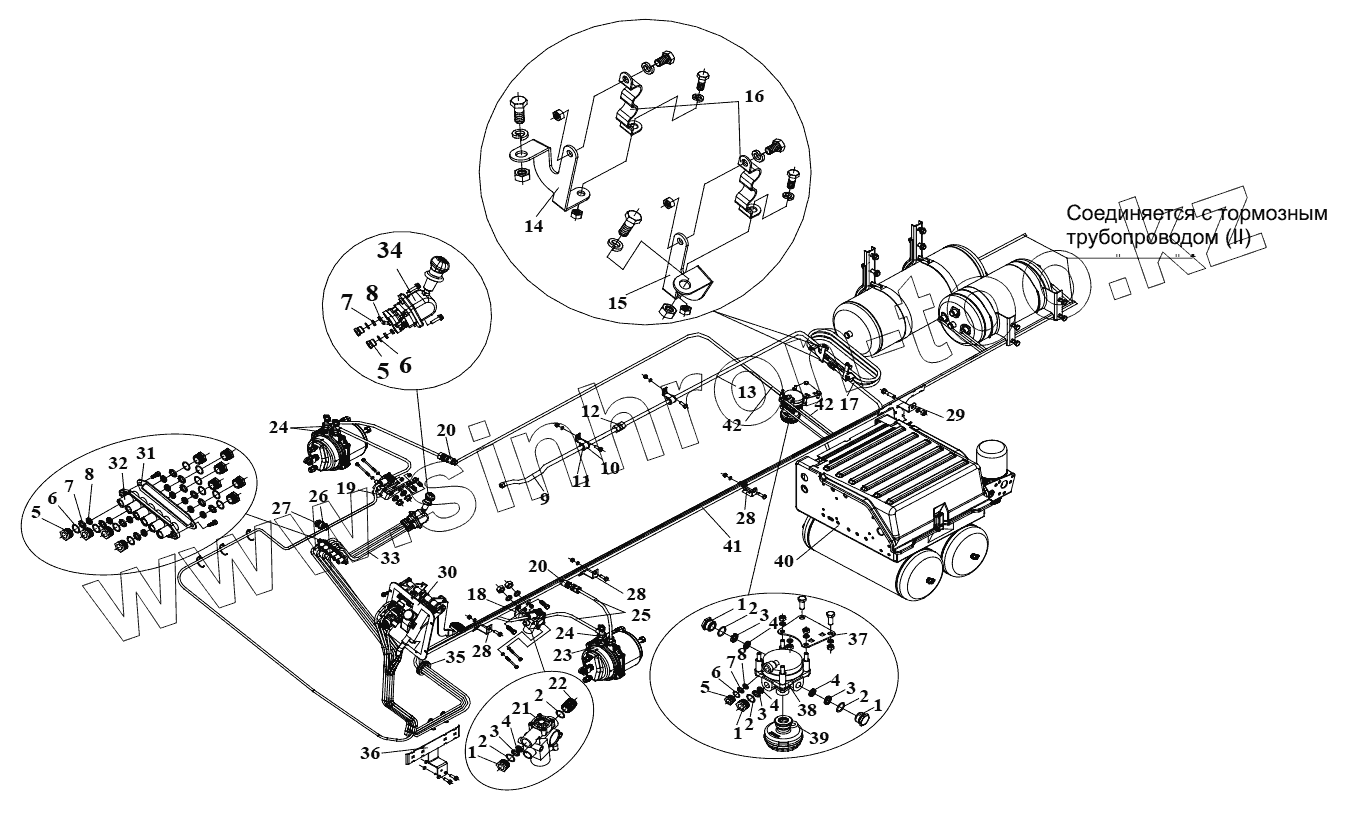

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z). Тормозные трубопроводы (I)
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40308 | Q40308 | Пружинная шайба | |
| CQ1501225 | CQ1501225 | Болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012 | CQ34012 | Гайка | |
| Q40108 | Q40108 | Шайба | |
| CQ1500825 | CQ1500825 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| CQ34008 | CQ34008 | Гайка | |
| CQ1501445 | CQ1501445 | Болт | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1500816 | CQ1500816 | Болт | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ35320 | CQ35320 | Гайка | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ1501025 | CQ1501025 | Болт | |
| CQ1420816 | CQ1420816 | Болт | |
| CQ1460525 | CQ1460525 | Комбинированный болт | |
| CQ1460625 | CQ1460625 | Болт | |
| CQ1501445 | CQ1501445 | Болт | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1460825 | CQ1460825 | Болт | |
| CQ1501455 | CQ1501455 | Болт | |
| CQ34014 | CQ34014 | Гайка | |
| 1 | 3513406-50А/В | Винтовая втулка | |
| 2 | 3513408-50А/В | Уплотнительное кольцо | |
| 3 | 3513407-50А/А | Стопорное кольцо | |
| 4 | 3513403-50А/А | Уплотнительное кольцо фасонного сечения | |
| 5 | 3506406-50А/С | Винтовая втулка | |
| 6 | 3506408-50А/А | Уплотнительное кольцо | |
| 7 | 3506407-50А/А | Стопорное кольцо | |
| 8 | 3506403-50А/А | Уплотнительное кольцо фасонного сечения | |
| 9 | 3506205-60А/С | Передний воздухопровод в сборе | |
| 10 | 3506207-50А/А | Кронштейн для воздухопровода | |
| 11 | 3506208-50А/А | Втулка для воздухопровода | |
| 12 | 3506214-50А/В | Прямой штуцер | |
| 13 | 3506210-56А/В | Промежуточный воздухопровода в сборе воздушного компрессора соединяется с блоком обработка воздуха | |
| 14 | 3506434-56А/С | Кронштейн правого хомута для крепления промежуточного воздухопровода | |
| 15 | 3506433-56 А/С | Кронштейн левого хомута для крепления промежуточного воздухопровода | |
| 16 | 3506432-56А | Трубодержатель - для крепления промежуточной воздушной трубы | |
| 17 | 3506215-62W/A | Задний воздухопровод в сборе между воздушным компрессором и воздухоосушителем | |
| 18 | 3550317А40А/С | Кронштейн-переднего левого электромагнитного клапана АБС | |
| 19 | 3550318А40А/А | Кронштейн переднего правого электромагнитного клапана АБС | |
| 20 | 3506415-80А/А | Прямой штуцер в сборе | |
| 21 | 3550310-50А | Электромагнитный клапан системы АBS в сборе | |
| 22 | 3550236-50А | Штуцер - электромагнитный клапан АБС | |
| 23 | 3506310-77С/А | Концевой фитинг в сборе | |
| 24 | 3506730-77С/А | Фитинг с измерительным штуцером в сборе | |
| 25 | 3506040-1051/С | Тормозной шланг в сборе переднего тормоза | |
| 26 | 3506426-240/А | Держатель крепежного ремня | |
| 27 | 3506427-240 | Зажим | |
| 28 | 3506424-89V/A | Кронштейн трубного пучка | |
| 29 | 3506425-14В/А | Кронштейн трубного пучка | |
| 30 | 3504020-76W/B | Педаль тормоза и педаль сцепления в сборе | |
| 31 | 3506409-50А | Уплотнительная прокладка | |
| 32 | 3506404-50А | Многоканальное соединение | |
| 33 | 3506300-96U/AL01 | Трубный пучок передка кабины в сборе | |
| 34 | 3508015-82V-C00 | Кран с ручным приводом в сборе | |
| 35 | 3724031-76А | 3724031 - 76А | |
| 36 | 3506425-14В | Кронштейн трубного пучка | |
| 37 | 3518012-369/С | Стойка - последовательный клапан | |
| 38 | 3518015-50А | Последовательный клапан в сборе | |
| 39 | 3518025-523/А | Глушитель в сборе | |
| 40 | 3513010А77С/А | Модуль ресивера пневматического тормоза в сборе | |
| 41 | 3506100А77С/Е | трубного пучка в сборе | |
| 42 | 3506260-75W/A | Воздухопровод в сборе на входе пружинного цилиндра переднего моста |
