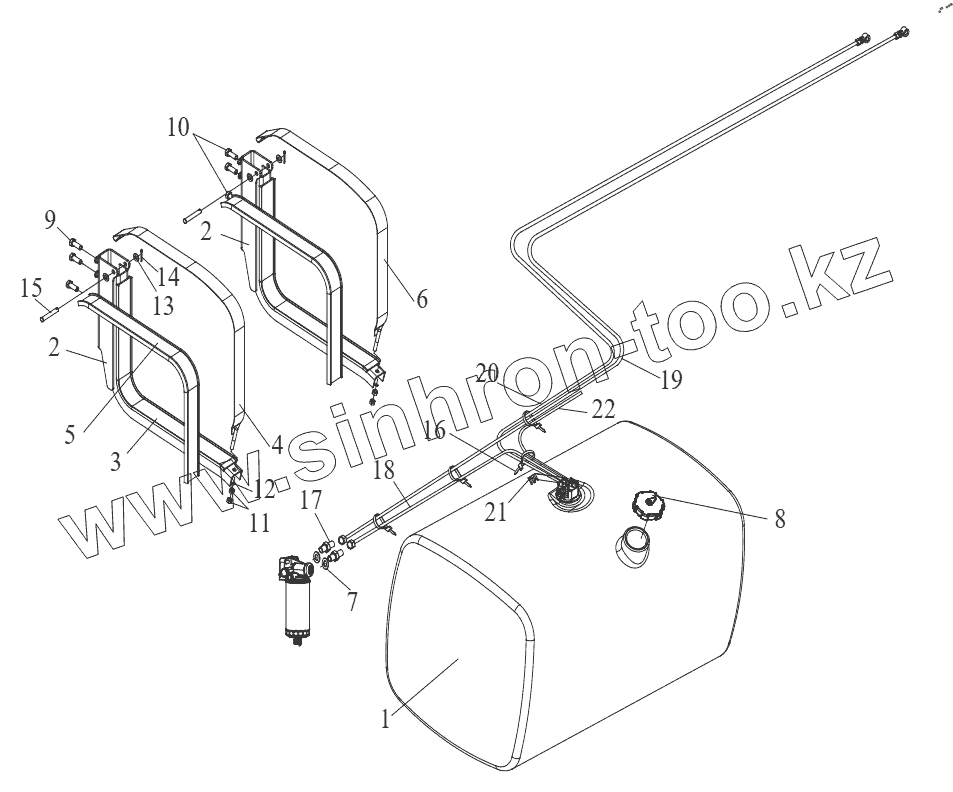

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z). Топливный бак и топливопроводы

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1101010-77CJ/A		Бак для дизельного топлива в сборе
2	1101205С50А/В		Задний опорный кронштейн в сборе топливного бака
3	1101117С50А/А		Прокладка опорного кронштейна
4	1101130С50А/В		Крепежный ремень в сборе топливного бака
5	1101134С50А		Прокладка - зажимный ремень
6	1101135С50А/А		Крепежный ремень в сборе топливного бака
7	CQ72318T5		Уплотнительное кольцо
8	1103010-59А/С		Крышка заливной горловины топливного бака в сборе
9	1101133-363/А		Болт крепления опорного кронштейна топливного бака
10	1101133-363/А		Болт крепления опорного кронштейна топливного бака
11	CQ34012		Гайка
12	Q40112		Пружинная шайба
13	Q40114		Шайба
14	Q5004030		Штифт
15	Q5101485		Штифт
16	3724015-240/А		Пластиковый крепежный ремешок в сборе
17	1104622-365/В		Переходник
18	1104120-77CJ/A		Подводящий топливопровод в сборе между топливным баком и фильтром грубой очистки топлива
19	1104130А77С/В		Подводящий топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом
20	1104250-70R/A		Возвратный маслопровод в сборе
21	3806041-61 В/В		Ограничительная пластинка датчика уровня топлив
22	1104301-50А/С		Впускной и впускной воздухопроводы
