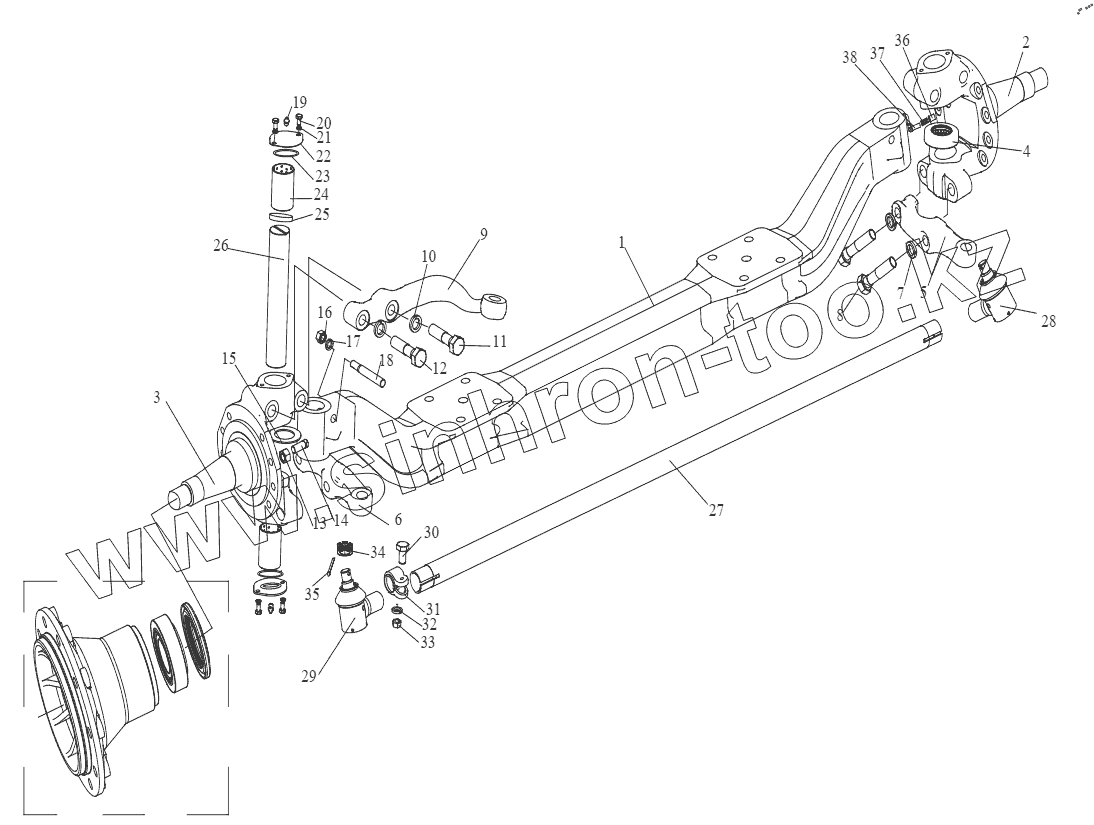

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z). Передняя ось
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000010D14B/A | 3000010D14B/A | Передняя ось в сборе | |
| 1 | 3001011-242/D | Передняя ось | |
| 2 | 3001020-1066/B | Правый поворотный кулак и втулка в сборе | |
| 2 | 3001022-1066/B | Правый поворотный кулак | |
| 3 | 3001015-1066/B | Левый поворотный кулак и втулка в сборе | |
| 3 | 3001021-1066/B | Левый поворотный кулак | |
| 4 | 3001040-14B-C00/A | Упорный конический роликоподшипник | |
| 5 | 3001032-14B/A | Рычаг правого поворотного кулака | |
| 6 | 3001031-14B/A | Рычаг левого поворотного кулака | |
| 7 | Q40322 | Пружинная шайба | |
| 8 | CQ1512290T | Hexagon bolt | |
| 9 | 3001034-14B/C | Верхний рычаг поворотного кулака | |
| 10 | Q40322 | Пружинная шайба | |
| 11 | CQ15122100T | Болт | |
| 12 | CQ1512280T | Hexagon bolt | |
| 13 | CQ34116 | Гайка | |
| 14 | 3001036-4E | Стопор | |
| 15 | 3001056-4E/B | Шайба поворотного кулака передней оси | |
| 15 | 3001054-4E/B | Шайба поворотного кулака передней оси | |
| 15 | 3001053-4E/B | Шайба поворотного кулака передней оси | |
| 15 | 3001052-4E/B | Шайба поворотного кулака передней оси | |
| 15 | 3001049-4E | Шайба поворотного кулака передней оси | |
| 15 | 3001043-4E | Шайба поворотного кулака передней оси | |
| 15 | 3001042-4E | Шайба поворотного кулака передней оси | |
| 15 | 3001041-4E | Шайба поворотного кулака передней оси | |
| 15 | 3001051-4E/B | Шайба поворотного кулака передней оси | |
| 16 | CQ34014 | Гайка | |
| 17 | Q40314 | Пружинная шайба | |
| 18 | 3001046-4E/B | Клиновидный стопор шкворня поворотного кулака | |
| 19 | CQ70190 | Сопло смазочное | |
| 20 | CQ1500816 | Болт | |
| 21 | Q40308 | Пружинная шайба | |
| 22 | 3001047-A3S/C | Накладка шкворня | |
| 23 | Q7343165B | О - образное резиновое кольцо | |
| 24 | 3001026AA8S/A | Втулка -Поворотного кулака | |
| 25 | 3001050-428/А | Сальник шкворня | |
| 26 | 3001044-4Е/С | Шкворень поворотного кулака | |
| 27 | 3003050-174 | Поперечная рулевая тяга в сборе | |
| 27 | 3003054-174 | Поперечная рулевая тяга | |
| 28 | 3003060-1Н | Правое соединение в сборе - рулевая поперечная штанга | |
| 29 | 3003055-1Н | Левое соединение в сборе - рулевая | |
| 30 | CQ1501460 | Болт | |
| 31 | 3003056-1Н | Кольцевой хомут - поворотный рычаг | |
| 32 | Q40314 | Пружинная шайба | |
| 33 | CQ34014 | Гайка | |
| 34 | CQ38722 | Гайка | |
| 35 | Q5005045 | Шплинт | |
| 36 | 3550111В1Н | Гнездо датчика - тормоз переднего колеса | |
| 37 | 3550361-6S | Втулка датчика | |
| 38 | 3550360-6S | Датчик оборотов в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
