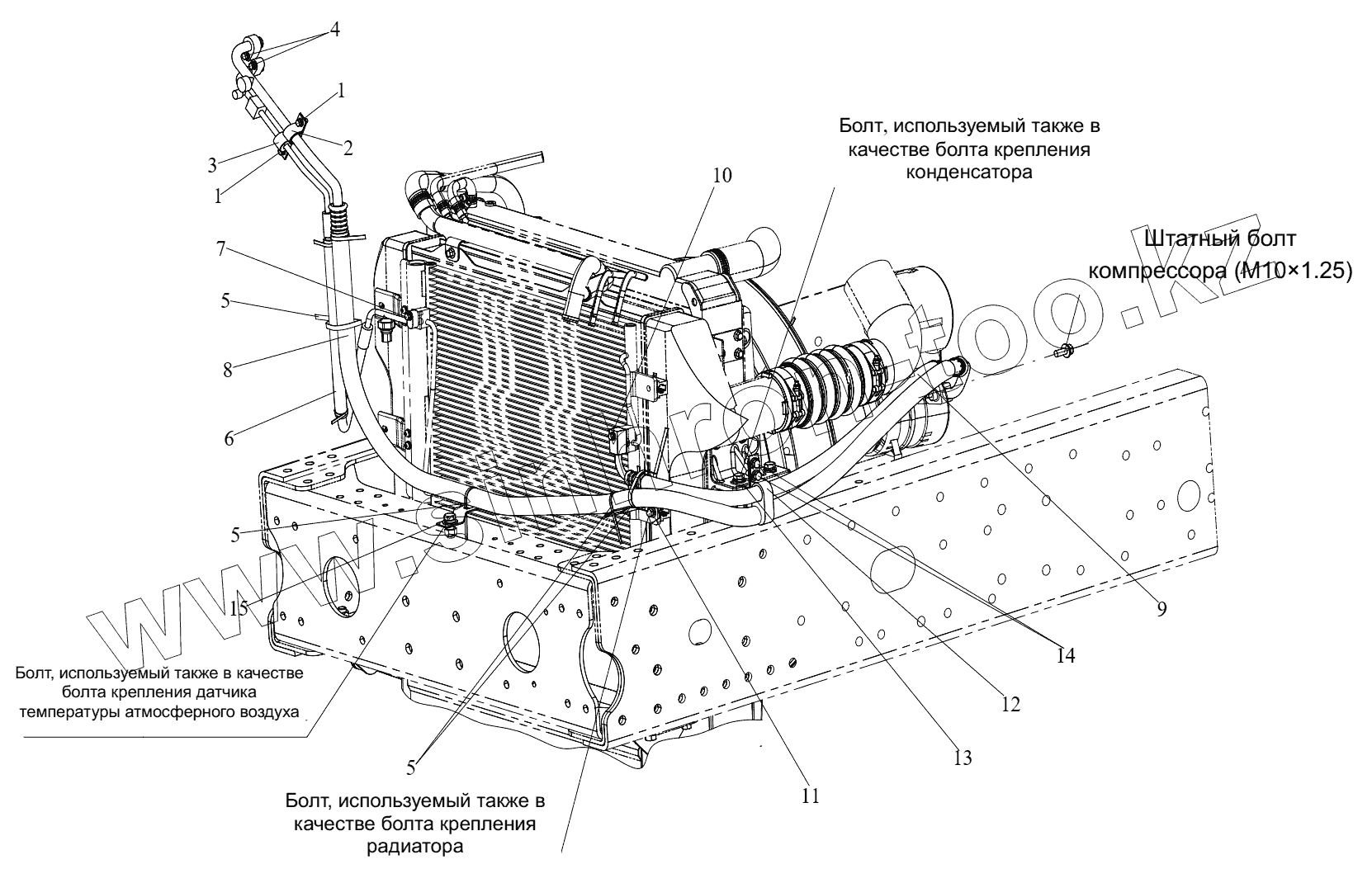

Каталог запасных частей к технике: FAW CA3251 (P66K2L2T1E5Z). Фреоновый трубопровод

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

5

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CQ1460620		Болт
2	8108075-50А/В		Хомут в сборе
3	8108065-50А/В		Хомут в сборе
4	CQ1460625		Болт
5	Т67427946		Пластмассовая бандажная лента
6	8108130А71U-C00/A		Гибкий трубопровод высокого давления в сборе между резервуаром рабочей жидкости и охладителем
7	CQ1460620		Болт
8	8108060-14B-C00/B		Гибкий трубопровод низкого давления в сборе между охладителем и компрессором
9	8108080-14B-C00/C		Гибкий трубопровод высокого давления в сборе между компрессором и конденсатором
10	CQ1460620		Болт
11	8108156-90C/A		Кронштейн крепежного ремешка
12	8108095-70U/A		Хомут в сборе для крепления охлаждающего воздухопровода
13	8108160-70U/A		L-образный кронштейн в сборе
14	CQ1460620		Болт
15	8108121-90U/A		Кронштейн
