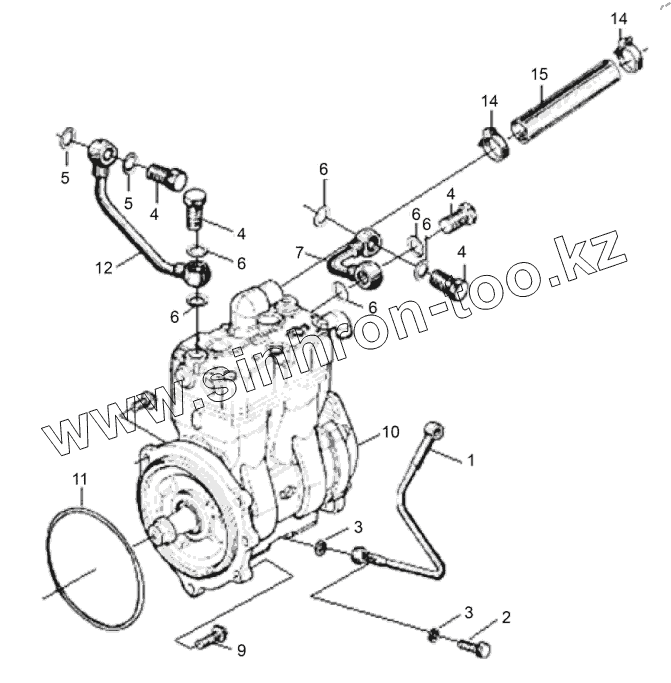

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Воздушный компрессор

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

5

5

6

6

6

6

6

6

7

9

10

11

12

14

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
Q1841012F36	Q1841012F36		Болт поверхности шестигранного фланца
3509062-81D	3509062-81D		Шестигранный фланцевый болт
1	3509050-M50-0000		Впускной маслопровод в сборе - воздушный насос
2	3509053-81D		Шарнирный болт
3	Q/WC3403-1994		Медная прокладка
4	3509059-81D		Шарнирный болт M18x1.5
5	Q/WC3403-1994		Медная прокладка
6	Q/XC3455 18PB		Комбинированная шайба
7	3509030-M50-000J		Впускная труба воздушного компрессора в сборе
9	Q1841035F36		Фланцевый болт с шестигранной головкой
10	3509010B81DK		Воздушный компрессор в сборе
11	3509011-M50-02000J		Резиновое кольцевое уплотнение
12	3509020-M39-0D97R		Возвратный трубопровод воздушного насоса в сборе
14	Q67638F36		Хомут для червячного приводного шланга
15	3509041AM01-074A		Компрессора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
