Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Узел отбора мощности

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

10

11

12

13

14

15

15

18

19

20

21

22

25

26

28

30

31

31

32

33

34

35

36

37

38

39

40

41

41

41

41

42

42

42

43

44

45

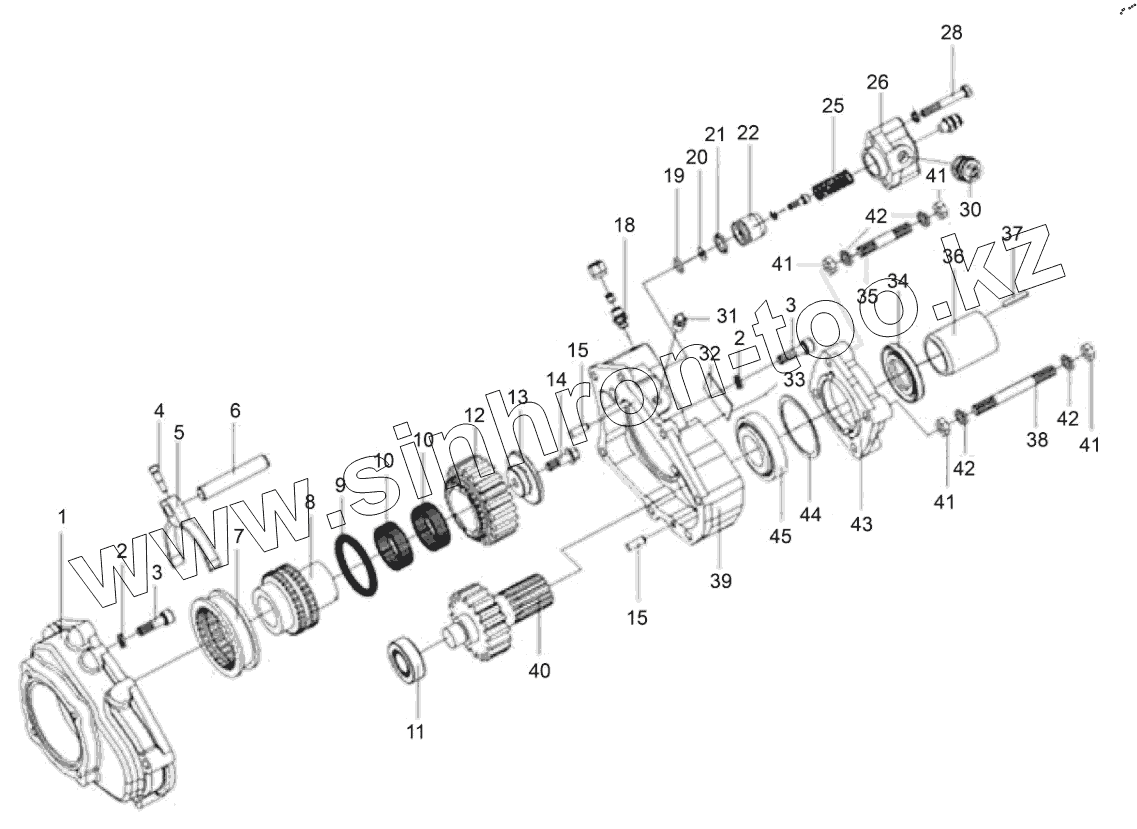

Позиция на иллюстрации	Заводской номер детали		Название детали
1	QH50-4211101-3		Корпус устройства отбора мощности
2	Q40310		Пружинная шайба
3	QH50-4211314		Винт с внутренним шестигранником и пружинная шайба в сборе
4	QH50-4211312		Фиксирующий винт вилки
5	QH50-4211301		Вилка коробки отбора мощности
6	QH50-4211305		Вилочный вал
7	QH50-4211302		Втулка сцепления
8	QH50-4211105		Пустотелый вал
9	QH50-4211110		Пружина
10	K50X55X34ZW		Игольчатый подшипник
11	32205GB-T297-94		Конический роликовые подшипник
12	QH50-4211106		Входная шестерня
13	QH50-4211104		Стопорное кольцо входной шестерни
14	Q150B1025		Болт
15	Q5210824		Фиксирующий палец
18	Q80405		Соединение концевой трубы
19	GB3452_1-16X2_65		Уплотнительное кольцо
20	QH50-4211309		Уплотнительная прокладка
21	QH70J-4211300		О - образное уплотнительное кольцо
22	QH50-4211310		Поршень
25	QH50-4211311		Возвратная пружина
26	QH50-4211306		Блок цилиндров
28	Q1420860		Болт с шестигранной головкой и пружинная шайба в сборе
30	0068DS		Штуцер выключателя сигнала заднего хода
31	Q614B03		Резьбовая пробка с квадратной головкой
31	Q901		Вентиляционная пробка
32	QH50-4211119		Наклейка
33	Q5410206		Заклепка для пластины
34	F500A-1802191		Сальник
35	Q129B1235		Шпилька
36	QH70-4211204-20		Соединение выходного вала
37	Q5511040C		Обыкновенная плоская шпонка
38	Q129B1290		Шпилька
39	QH50-4211102-1		Крышка устройства отбора мощности
40	QH50-4211201-3		Выходной вал
41	Q341C12		Гайка
42	Q40312		Пружинная шайба
43	QH50-4211206-12		Крышка подшипника
44	QH50-4211203		Регулировочная прокладка
45	30208		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
