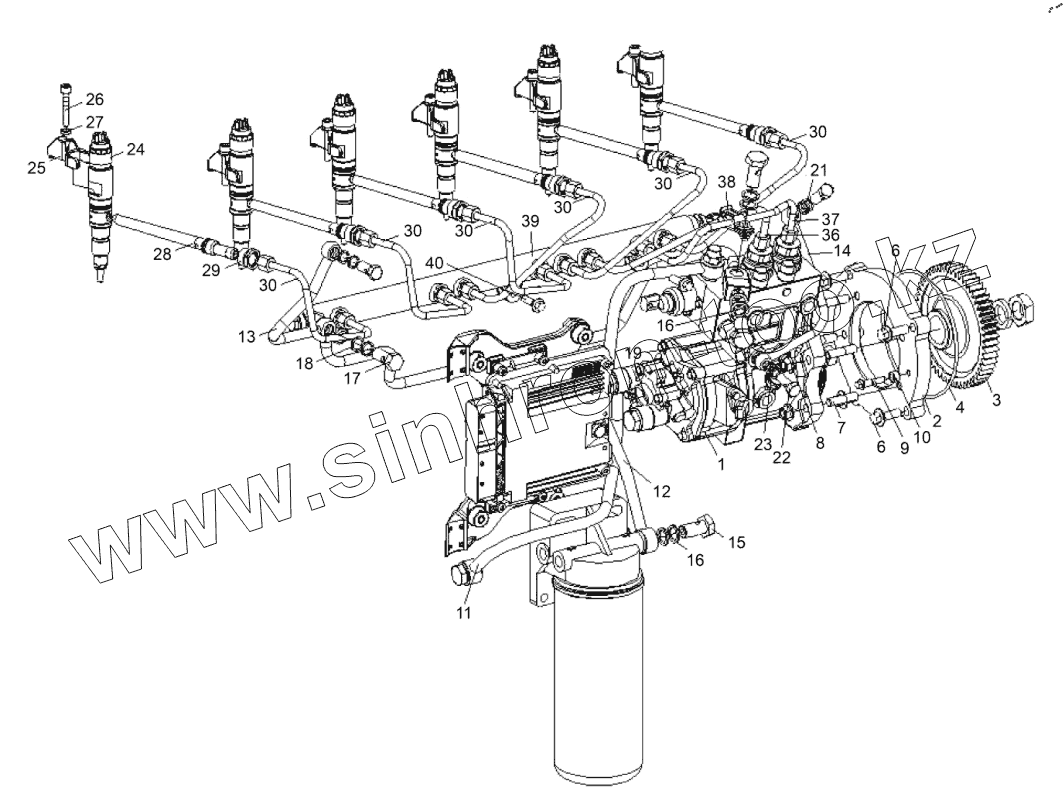

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Система подачи масла
1
2
3
4
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
21
22
23
24
25
26
27
28
29
30
30
30
30
30
30
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1111100-M35-1A98RAJW | 1111100-M35-1A98RAJW | Компоненты масляного насоса | |
| 1129122-550-0000 | 1129122-550-0000 | Клапан ограничения избыточного давления в рампе | |
| 281002937 | 281002937 | Датчик давления в рампе | |
| 1111011-73D | 1111011-73D | Уплотнительное кольцо | |
| 3602060A630-0000HS | 3602060A630-0000HS | Датчик оборотов двигателя в сборе | |
| 928400617 | 928400617 | Пропорциональный клапан дозирования масла | |
| 1111012-81D | 1111012-81D | Болт с шестигранной головкой под проклеивание | |
| 1104084-81D | 1104084-81D | Шарнирный болт M16x1.5 | |
| 1104027-73D | 1104027-73D | Противообрастающее кольцо | |
| 1104027-630-055A | 1104027-630-055A | Противообрастающее кольцо | |
| 1 | 1111010-853-0000 | Топливный насос высокого давления в сборе | |
| 2 | 1111228AM50-000J | Присоединительный фланец масляного насоса высокого давления | |
| 3 | 1111216-81D | Приводная шестерня топливного насоса | |
| 4 | 1111229-M54-082T | О - образное резиновое уплотнительное кольцо | |
| 6 | Q1841040F36 | Фланцевый болт с шестигранной головкой | |
| 7 | Q1201030F36S | Шпилька | |
| 8 | Q32010F36 | Гайка поверхности шестигранного фланца | |
| 9 | 1104089-630-0000 | Фиксатор | |
| 10 | 1104088-630-0000 | Муфта | |
| 11 | 1104030AM10-0000 | Труба входного масла в сборе - от масляного насоса до фильтра тонкой чистки | |
| 12 | 1104040AM10-0000 | Труба входного масла в сборе - от фильтра тонкой очистки до насоса высокого давления | |
| 13 | 1104050-M35-000J | Труба возврата масла в сборе | |
| 14 | 1104070AM50-000J | Трубка топливная | |
| 15 | 1104081-81D | Полый болт масловпускного отверстия топливного насоса+C512 | |
| 16 | Q/XC3455 16PB | Комбинированная шайба | |
| 17 | 1104083-81D | Полый болт возвратного маслопровода | |
| 18 | Q/XC3455 14PB | Washer | |
| 19 | 1104083-81D | Полый болт возвратного маслопровода | |
| 21 | Q/XC3455 12PB | Combination washer | |
| 22 | 1104081-81D | Полый болт масловпускного отверстия топливного насоса+C512 | |
| 23 | Q/XC3455 10PB | Комбинированная шайба | |
| 24 | 1112010-M10-0000 | Маслораспылитель в сборе | |
| 25 | 1112011-81D | Прижим маслораспылителя | |
| 26 | 1112013-81D | Болт прижимной планки форсунки | |
| 27 | 1112014-81D | Сферическая шайба | |
| 28 | 1112030-81DC | Узел захвата маслопровода высокого давления | |
| 29 | 1112031-29D | Промежуточная гайка штуцера трубки высокого давления | |
| 30 | 1129DDD-81D | Группа труб высокого давления в сборе | |
| 36 | 1129070-M35-000J | Маслопровод высокого давления в сборе I - масляный насос высокого давления, соединенный с масляной рампой высокого давления | |
| 37 | 1129080-M35-000J | Маслопровод высокого давления в сборе II - масляный насос высокого давления, соединенный с масляной рампой высокого давления | |
| 38 | 1129090-73D | Трубодержатель трубки высокого давления в сборе I | |
| 39 | 1129110-81D | Топливная рампа высокого давления в сборе | |
| 40 | Q1840835F36 | Болт с шестигранной головкой, толстый стержень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
