Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Силовой модуль пневматического тормоза

Тип техники

Марка

Модель

Схема

1

2

5

7

9

10

11

12

13

14

16

16

19

20

21

22

24

25

26

27

28

29

30

31

32

33

34

35

35

36

36

36

37

38

39

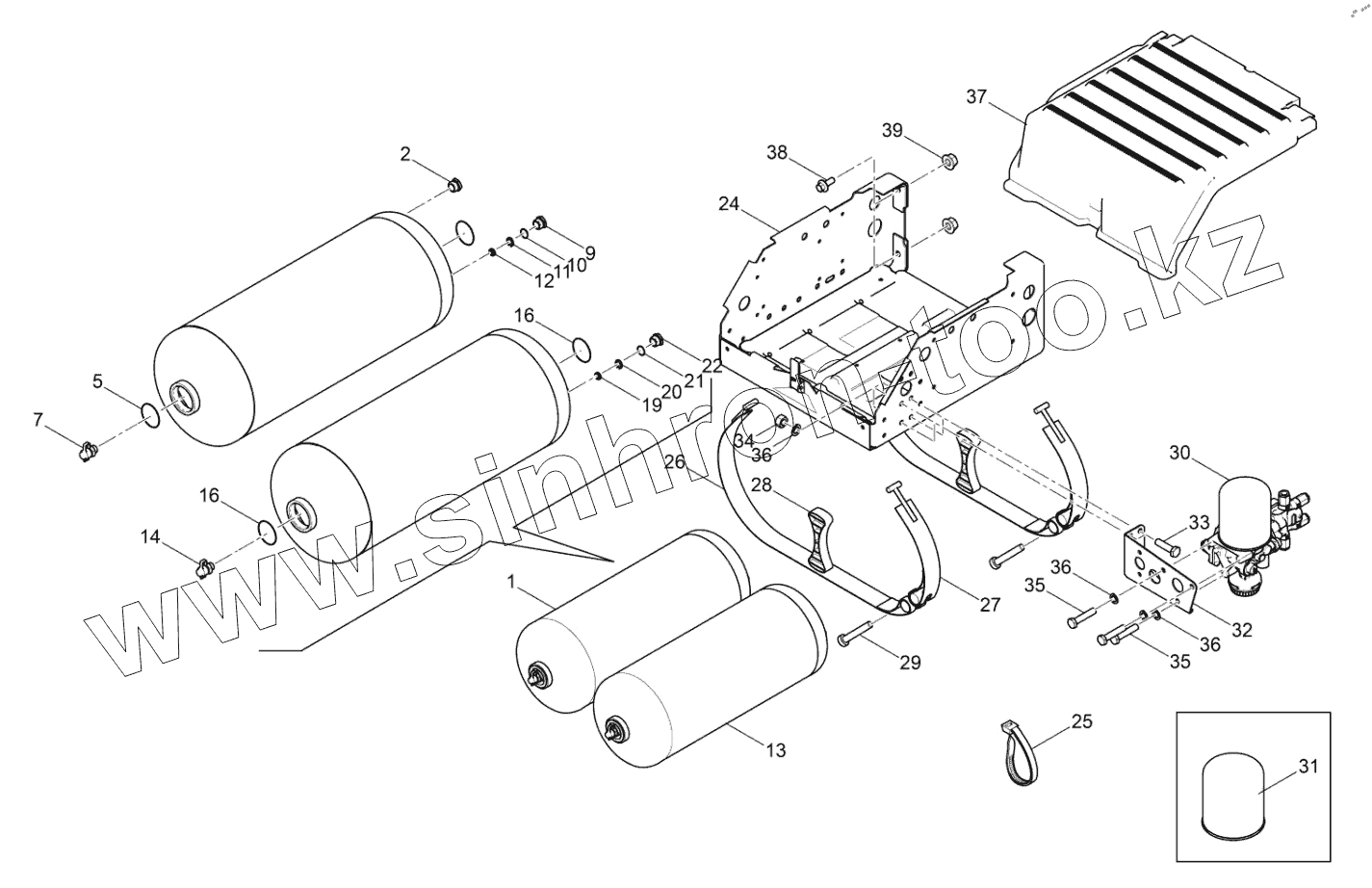

Позиция на иллюстрации	Заводской номер детали		Название детали
3513010A77C/A	3513010A77C/A		Модуль резервуара пневматического тормоза в сборе
1	3513080-77C/A		Воздушный резервуар с соединительным узлом
2	5302821-A01/B		Блокировка
5	3513408-50A		Уплотнительное кольцо
7	T833		Индикаторная головка быстроразъемного соединения заглушки
9	3513406-50A/D		Винтовая втулка
10	3513408-50A/B		Уплотнительное кольцо
11	3513407-50A/A		Стопорное кольцо
12	3513403-50A/A		Уплотнительное кольцо специальной формы
13	3513090-77C/A		Воздушный резервуар с соединительным узлом
14	3506730-77C/A		Соединение трубы
16	3513408-50A		Уплотнительное кольцо
19	3513403-50A/A		Уплотнительное кольцо специальной формы
20	3513407-50A/A		Стопорное кольцо
21	3513408-50A/B		Уплотнительное кольцо
22	3513406-50A/D		Винтовая втулка
24	3513800-82V/B		Воздушный резервуар и кронштейн аккумулятора в сборе
25	T67437676		Пластмассовый хомут
26	3513090-14A/A		Лента i в сборе
27	3513095-14A/A		Лента ii в сборе
28	3513411-50A/A		Проставка воздушного резервуара
29	CQ2180860Q		Винт с внутренним шестигранником
30	3515010-523/A		Штуцер трубопровода секции воздушной обработки в сборе
31	3511020-50A/A		Узел бака-осушителя воздуха
32	3515012-72U/B		Кронштейн блока обработки воздуха
33	CQ1501225		Болт
34	CQ34012		Гайка
35	Q151C1230(HB)		Болт с шестигранной головкой — мелкая резьба
36	Q40312		Пружинная шайба
37	3513801-50A/D		Накладка кронштейна ресивера и аккумулятора
38	Q1841460T		Болт
39	CQ32614		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
