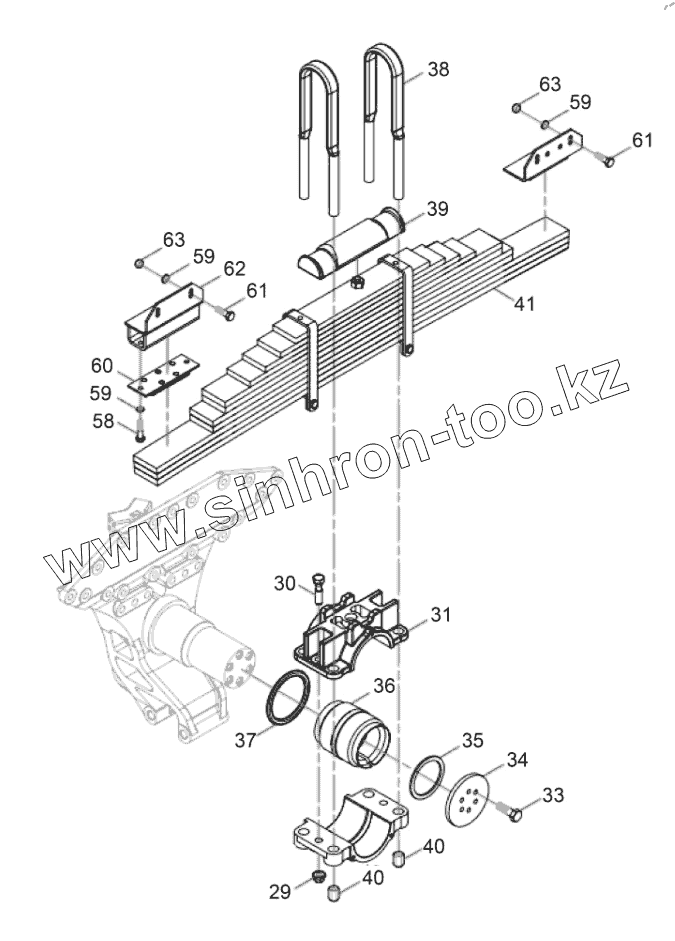

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Схема задней подвески

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
29
30
31
33
34
35
36
37
38
39
40
40
41
58
59
59
59
60
61
61
62
63
63
Позиция на иллюстрации Заводской номер детали Название детали
1 2919010-65B/E Передний нижний реактивный стержень с резиновым соединением в сборе
2 2919020-65B/E Задний нижний реактивный стержень с резиновым соединением в сборе
3 CQ1512495T Болт
4 T32724TF2 Гайка
5 2919161-242/B Болт
6 2919005-71B/E Передняя верхняя реактивная тяга с резиновым соединением в сборе
7 2919015-71B/E Задняя верхняя реактивная тяга с резиновым соединением в сборе
8 2919511-67W/A Шестигранный фланцевый болт spl
9 2919519-260/A Прокладка соединителя реактивного стержня в сборе
10 2919511-67W/A Шестигранный фланцевый болт spl
11 2919519-260/A Прокладка соединителя реактивного стержня в сборе
12 T32716TF2K Шестигранная spl контргайка с малым фланцем
13 2918080-68G/A Уравновешивающая подвеска и узел опоры листовой рессоры
20 2919172B85A/A Соединительная панель
21 Q18520110T Болт с шестигранной головкой и фланцем
22 Q1851890T Шестигранный фланцевый болт
23 T32718TF2 Гайка
26 Q1851890T Шестигранный фланцевый болт
28 Q1852045T Шестигранный фланцевый болт
29 T32720TF2 Гайка
30 Q1852070T Болт с шестигранной головкой и буртиком
31 2918041-67W/B Седло листовой рессоры балансировочной подвески
33 Q1851890T Шестигранный фланцевый болт
34 2918072A67W/A Крышка седла листовой рессоры балансировочной подвески
35 2918017-67W/B Шайба
36 2918042-67W-C00/B Втулка седла листовой рессоры балансировочной подвески
37 2918017-67W/B Шайба
38 2912411-33W/B U-образный болт задней листовой рессоры
39 2912406X487/A Пластинчатая крышка задней листовой рессоры
40 2912413-5H/D Гайка для крепления u-образного болта
41 2912010-67W/B Задняя листовая рессора в сборе
42 2912161-40/A Центральный болт задней листовой рессоры
43 2912201-67W/B Первый лист задней листовой рессоры
44 2912202-67W/B Второй лист задней листовой рессоры
45 2912203-67W/B Третий лист задней листовой рессоры
46 2912204-67W/B Четвертый лист задней листовой рессоры
47 2912206-67W/B Пятый лист задней листовой рессоры
48 2912207-67W/B Шестой лист задней листовой рессоры
49 2912208-67W/B Седьмой лист задней листовой рессоры
50 2912209-67W/B Восьмой лист задней листовой рессоры
51 2912211-67W/B Девятый лист задней листовой рессоры
52 2912212-67W/B Задняя листовая рессора
54 CQ34116T Гайка
55 CQ15010115 Болт
56 2912171-03/B Сепаратор - передний листовой пружинный зажим
57 CQ35010 Гайка
58 CQ1501235 Болт
59 Q40312 Пружинная шайба
60 2912434-65B/B Подушка задней листовой рессоры
61 Q1851450T Болт
62 2912437-60W/A Кронштейн ограничителя буфера
63 CQ34012 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
