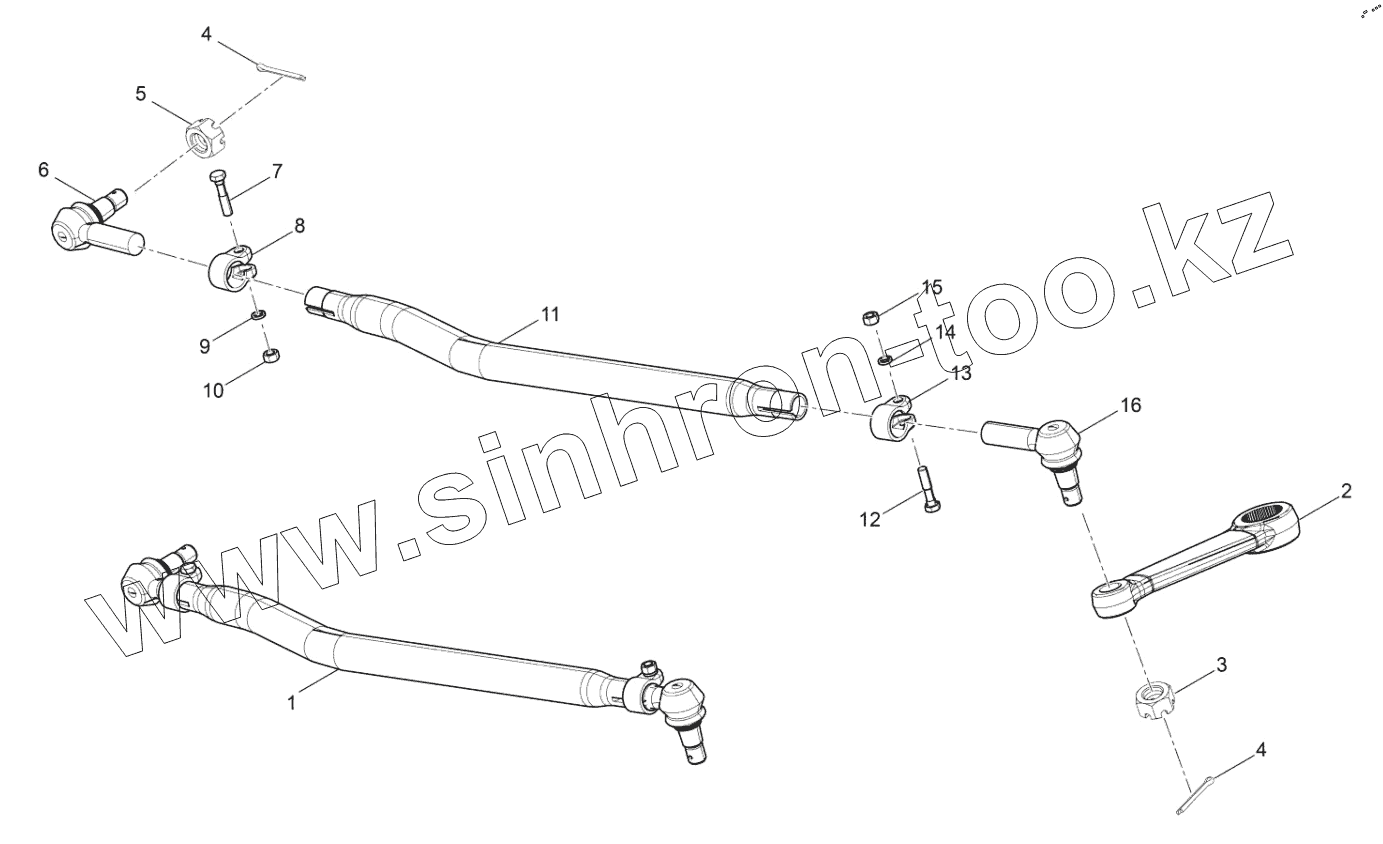

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Схема передней рулевой тяги

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3003010-60W/A		Продольная рулевая тяга в сборе
2	3003041-60W/B		Рулевой рычаг
3	CQ38724		Плоская шестигранная гайка
4	Q5005045		Шплинт
5	CQ38722		Гайка
6	3003060CA3S/C		Правый шарнир в сборе - рулевая тяга
7	CQ1501255		Болт
8	3003056-1H/A		Обруч - рулевой стержень
9	Q40312		Пружинная шайба
10	CQ34012		Гайка
11	3003016-60W/A		Продольная рулевая тяга
12	CQ1501460		Болт
13	3003056-8E/A		Рулевая тяга
14	Q40314		Пружинная шайба
15	CQ34014		Гайка
16	3003060-1H/C		Правый шарнир в сборе - рулевая тяга

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
