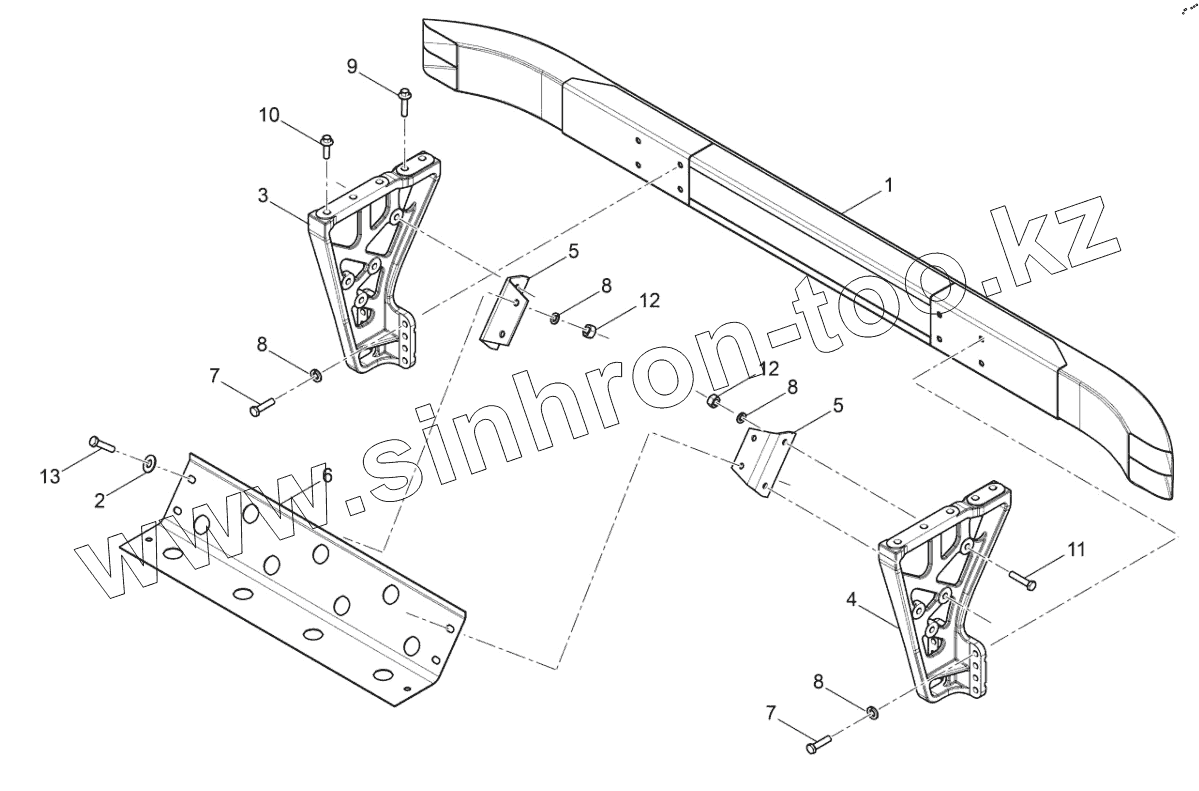

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Схема передней нижней защитной конструкции

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

8

8

8

9

10

11

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2802070-78C/A		Передняя нижняя защитная балка в сборе
2	Q40212		Шайба
3	2802021-67S/A		Левая опора передней нижней защиты
4	2802022-67S/A		Правый кронштейн передней нижней защитной конструкции
5	2802031-50V/A		Соединительный кронштейн переднего нижнего защитного щитка
6	2802023-96U/D		Передний нижний защитный экран
7	CQ1501240T		Шестигранный направляющий болт
8	Q40312		Пружинная шайба
9	Q1851440T		Шестигранный фланцевый болт
10	Q1851435T		Шестигранный фланцевый болт
11	CQ1501245		Болт
12	CQ34012		Гайка
13	CQ1501230		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
