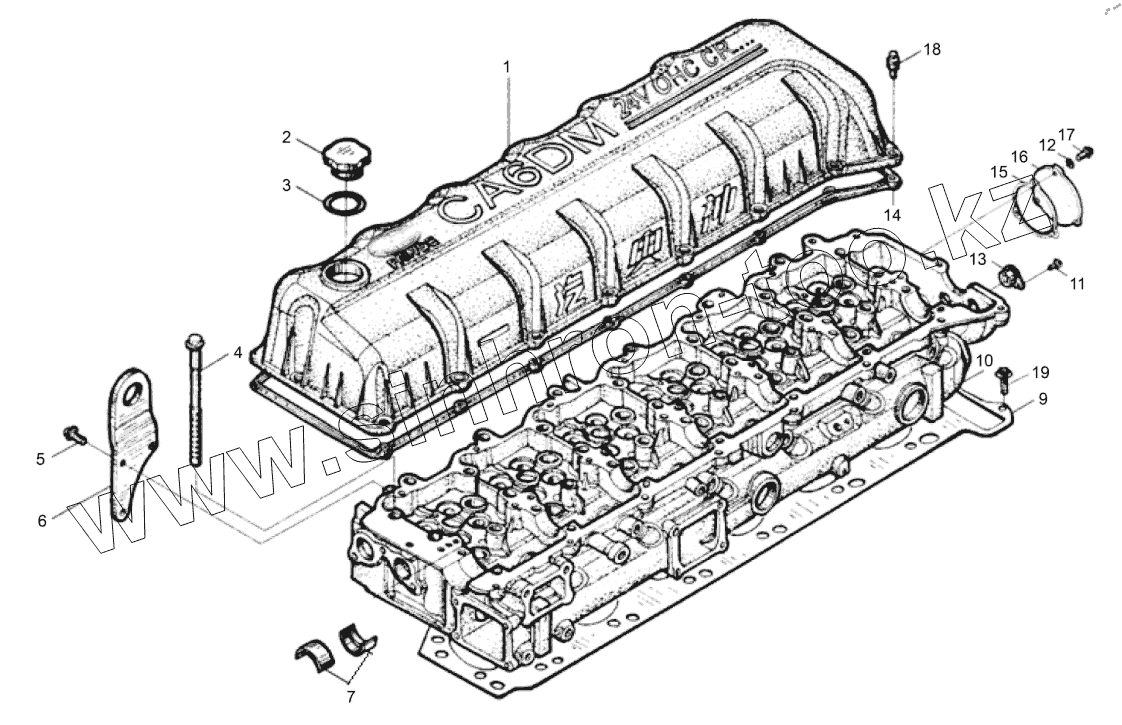

Каталог запасных частей к технике: FAW CA3250 (P66K24T1E5). Головка блока цилиндров в сборе
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
Altay-3310 (2009)
CA 3250 P66K2T1E5 (2017)
CA 3250 серии J6 (2012)
CA 3310 серии J6 (2012)
CA 4250 P66K24T1E (2017)
CA 5250 (GJBP66K2T1E4) (2014)
CA 5250 (JSQP64K1T1E4) (2014)
CA-1083 (2007)
CA-3250-P66K2L0BT1E4Z (2018)
CA-3250-P66K2L1BT1E4Z (2018)
CA-3250-P66K2L2BT1E4Z (2018)
CA-3252 (2005)
CA-3252 (P2K2BT1A) (2008)
CA-3252 (P2K2T1A) (2009)
CA-3312 (P2K2B2T4A2Z) (2011)
CA-3312 (P2K2LT4E) (2008)
CA-4180 (P66K22A) (2008)
CA-4180 (P66K2A) (2008)
CA-4250 (P66K22T1A1EX) (2008)
CA-4250 (P66K24T1E5) (2017)
CA-4250 (P66K2T1A1EX) (2008)
CA3250 (P66K24L1TE5Z) (2022)
CA3250 (P66K24T1E5) (2022)
CA3251 (P66K2L2T1E5Z) (2017)
CA3310 (P66K24T4E5) (2017)
CA3311 (2020)
CA4180 (P77K25E5) (2022)
Схема
>
Не выбрано
Вид двигателя справа и слева
Подвеска двигателя
Блок цилиндров в сборе
Блок цилиндров
Головка блока цилиндров в сборе
Головка блока цилиндров в сборе
Поршень и шатун
Коленчатый вал с маховиком
Распределительный вал
Система привода
Система газораспределения
Выхлопная труба
Масляный поддон
Маслосборник
Масляный насос
Масляный радиатор
Вентиляция картера двигателя
Масляный центробежный фильтр
Механизм привода переднего колеса
Система подачи масла
Вторичный топливный фильтр (фильтр тонкой очистки)
Система наддува
Сливной кран
Термостат
Водяной насос
Насос рулевого управления с гидроусилением
Воздушный компрессор
Датчик
Блок управления двигателем
Генератор переменного тока
Стартер в сборе
Жгут электропроводки двигателя
Подогреватель воздуха
Компрессор перем.тока
Топливный бак и трубопровод для подачи горючего
Педаль акселератора (педаль газа)
Топливный фильтр
Бак с карбамидом и трубопровод подачи карбамида
Воздушный фильтр
Схема задней воздухозаборной трубы процессора и ее разъема
Процессор избирательного каталитического восстановления
Выхлопной тормоз
Интеркулер, трубопровод, подвеска и экран
Радиатор, трубопровод и кожух вентилятора
Расширительный бачок, крышка заливной горловины, кронштейн расширительного бачка и трубопровод
Вентилятор, муфта вентилятора в сборе
Сцепление
Вилка отключения и опора в сборе
Бустерный насос сцепления в сборе
Корпус gp-трансмиссии
Корпус сцепления в сборе
Корпус задней крышки в сборе
Узел управления
Первая ось
Второй вал в сборе
Подшипник второго вала в сборе
Промежуточный вал в сборе
Узел промежуточного вала заднего хода
Другие детали
Узел отбора мощности
Цилиндр вспомогательного бака
Воздушный клапан в сборе
Регулятор воздухоочистителя
Регулятор воздухоочистителя
Верхняя крышка в сборе
Схема монтажа коробки передач
Вспомогательное крепление силовой передачи
Схема устройства вала коробки передач
Вал трансмиссии заднего моста и карданный шарнир в сборе
Вал трансмиссии среднего моста и карданный шарнир в сборе
Вал промежуточной коробки передач и опора в сборе
Схема корпуса заднего моста с полуосями
Схема строения редуктора заднего моста
Дифференциал заднего моста в сборе
Корпус промежуточного моста, схема полуоси и сквозного вала
Схема корпуса редуктора, дифференциала и ведущей конической шестерни в сборе
Ведущая цилиндрическая шестерня, корпус цилиндрического редуктора, межосевой дифференциал и блокировка межосевого дифференциала в сборе - схема
Дифференциал среднего моста в сборе
Модуль рамы автомобиля
Схема передней нижней защитной конструкции
Демпфер передней подвески в сборе
Схема задней подвески
Схема задней подвески
Схема задней подвески
Схема задней подвески
Передний мост и поперечная рулевая тяга
Ступица переднего колеса и тормозной барабан
Ступицы средних и задних колес и тормозные барабаны
Колеса и шины к ним
Схема передней рулевой тяги
Рулевое колесо и рулевая передача
Схема гидроусилителя руля
Тормозной трубопровод
Тормозной трубопровод
Тормозной трубопровод
Педаль тормоза и педаль сцепления в сборе
Силовой модуль пневматического тормоза
Дополнительный воздушный резервуар в сборе
Тормоз переднего моста
Тормоз заднего моста
Тормоз среднего моста
Клапан прицепа в сборе
Схема антиблокировочного устройства
Схема датчика кислорода и азота и датчика высокой температуры
Схема датчика температуры атмосферного воздуха
Схема датчика температуры атмосферного воздуха
Датчик скорости вращения переднего моста
Датчик скорости вращения колеса заднего моста
Схема аккумулятора и креплений
Схема аккумулятора и креплений
Передняя декоративная лампа
Задняя комбинированная фара
Устройство переднего габаритного фонаря
Передняя противотуманная фара
Электрическая схема шасси
Электрическая схема кабины
Схема блока предохранителей шасси
Схема блока предохранителей и контроллера
Схема функционального переключателя
Пусковой переключатель
Схема комбинированного переключателя
Мигалка в сборе
Схема дверного контроллера
Схема головного устройства
Схема радиоприемника
Схема громкоговорителя
Схема антенны
Узел звукового пневмо-сигнала
Схема электрического звукового сигнала
Устройство выключателя дверной сигнализации
Аксессуары
Схема бортового инструмента
Устройство передней подвески кабины (I)
Устройство передней подвески кабины (II)
Устройство задней подвески кабины (I)
Устройство задней подвески кабины (II)
Гидравлическое опорное устройство кабины
Устройство контроля опрокидывания кабины (I)
Устройство контроля опрокидывания кабины (II)
Устройство контроля опрокидывания кабины (III)
Кабина в сборе (сварка)
Передний бампер (I)
Передний бампер (II)
Кронштейн Огнетушителя
Схема подвижной подножки (I)
Схема подвижной подножки (II)
Заднее крыло
Боковой дефлектор двигателя
Верхнее крыло, верхнее крыло и трехступенчатая подножка
Коврик в сборе
Теплоизолирующая подкладка для пола
Блокировка пола (I)
Блокировка пола (II)
Звукоизолирующая подкладка для пола
Стеклоочистители
Лобовое стекло
Скруббер
Заглушка передней стенки и гидроизоляционная мембрана
Замок передней стенки и ручка открывания
Боковой кожух
Наружная панель передней стенки
Поручень в сборе
Пневмопружина и Кронштейн
Защита передней колонны
Приборная панель (I)
Приборная панель (II)
Приборная панель (III)
Приборная панель (IV)
Приборная панель (V)
Приборная панель (VI)
Приборная панель (VI)
Приборная панель (VIII)
Потолочный короб
Боковое крыло и поручень для посадки и высадки (I)
Боковая панель и поручень (II)
Стекло бокового окна
Задняя панель в сборе
Стекло заднего окна
Заднее вытяжное отверстие
Дефлектор
Заглушка отверстия в задней стенке
Накладка (крыши кабины) в сборе (I)
Накладка (крыши кабины) в сборе (II)
Наружная накладка крыши кабины
Корпус и ручка замка передней двери (I)
Корпус и ручка замка передней двери (II)
Желоб для стекла и направляющая передней двери
Стекло и стеклоподъемник передней двери
Стеклоподъемник (применимо к моделям с электрическими дверями и стеклоподъемниками)
Подлокотник передней двери
Внутренняя обшивка передней двери
Уплотнительная лента передней двери
Нижняя панель обшивки передней двери и стопор
Верхняя уплотнительная лента передней двери
Дополнительная уплотнительная лента передней двери
Наружная уплотнительная лента передней двери, седло установочного штифта и стопорное кольцо
Сиденье водителя
Переднее сидение
Нижняя полка (I)
Нижняя полка (II)
Левое наружное зеркало заднего вида
Правое наружное зеркало заднего вида
Пепельница в сборе
Передний солнцезащитный козырек
Колпак коробки передач (с ящиком для хранения)
Предупреждающие знаки безопасности при опрокидывании
Фронтальный логотип – на внешней передней панели
Декоративная пленка для дверей
Двухкорпусная сборка
Оборудование для кондиционирования воздуха
Внешний воздушный фильтр
Нагревательный трубопровод
Воздуховод
Радиатор
Фторидный катетер
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации
Заводской номер детали
Название детали
1003069-81D
1003069-81D
Втулка
1003093-81DW
1003093-81DW
О - образное уплотнительное кольцо
1003066A81D
1003066A81D
Пружина амортизатора
1
1003031C81D
Крышка головки блока цилиндров
2
1003037-29D
Пробка
3
1003036-81D
Уплотнительное кольцо пробки маслозаливной горловины
4
1003047-53D
Болт крышки цилиндра в сборе
5
Q1841025F36
Болт поверхности шестигранного фланца
6
1003058-81D
Передняя проушина головки блока цилиндров
7
MM000000-PJTW
Вкладыш распредвала (к-т)
9
1003020-M60-0000Y
Прокладка головки блока цилиндров
10
MM300000-PJGG
Головка цилиндра
11
Q1840612F36
Болт поверхности шестигранного фланца
12
Q/WC3403-1994 8X14
Медная шайба
13
1003091A81D
Накладка датчика шестерни распределительного вала
14
1003041-81D
Уплотнительная прокладка кожуха головки блока цилиндров
15
1003052A81D
Шайба накладки картера шестерен
16
1003051A81D
Накладка картера шестерен
17
Q1840825F36
Болт поверхности шестигранного фланца
18
1003061D81D
Болт перекрышки
19
Q1840845TF2
Болт с шестигранной головкой и фланцем
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
