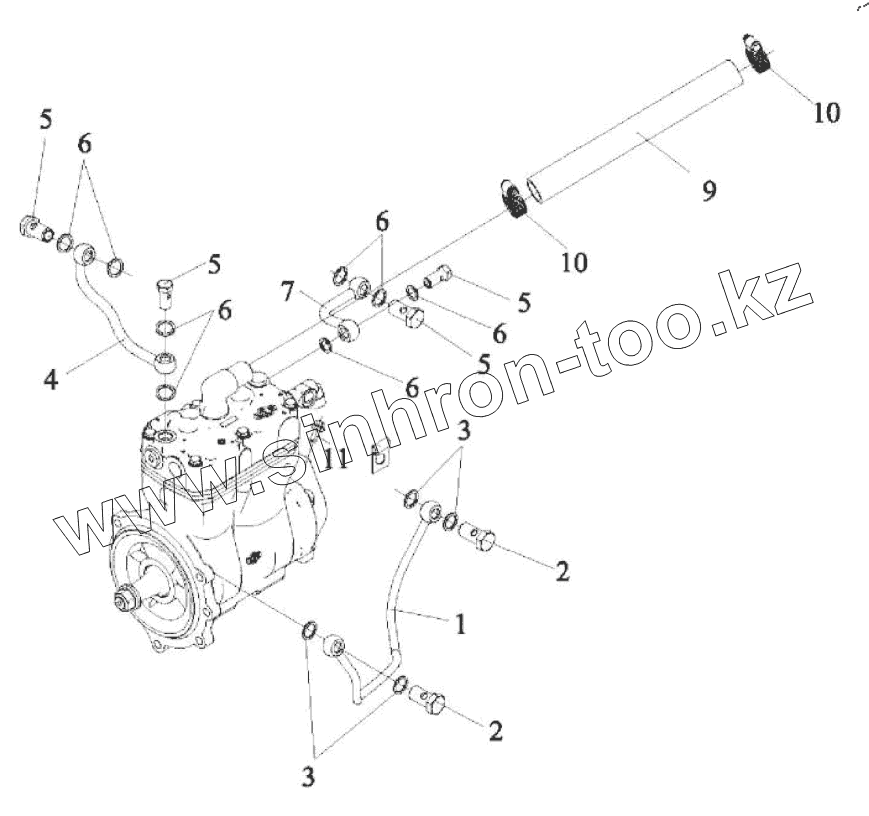

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Воздушный компрессор (II)

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

5

5

6

6

6

6

6

7

9

10

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
X345518PB	X345518PB		Комбинированная шайба
1	3509050-M50-0000		Впускной маслопровод в сборе - воздушный насос
2	3509059-81D		Шарнирный болт M18x1.5
3	X340310X16		Медная шайба
4	3509020-M39-0D97R		Возвратный трубопровод воздушного насоса в сборе
5	3509053-81D		Шарнирный болт
6	X340318X24		Медная шайба
7	3509030-M50-000J		Впускная труба воздушного компрессора в сборе
9	3509314BM36-055R		Впускная труба воздушного компрессора
10	Q67638F36		Хомут для червячного приводного шланга
11	Q1841012F36		Болт поверхности шестигранного фланца

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
