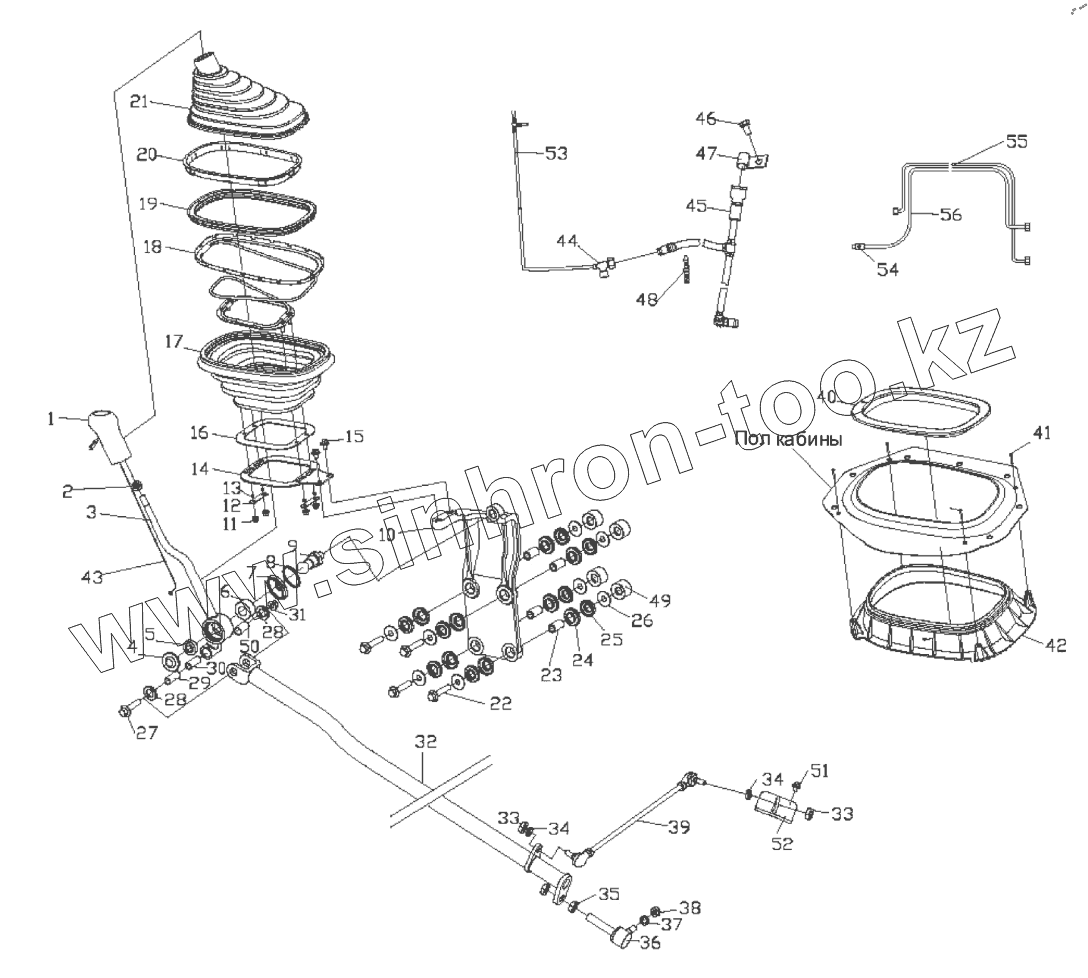

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Управление коробкой передаче
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1703025B91W-C00/B | Джойстик с регулируемой скоростью и комплект меток передач | |
| 2 | CQ34114/A | Шестигранный орех | |
| 3 | 1703021A61B/C | Джойстик | |
| 4 | 1703016C70A/A | Шариковая крышка-джойстик с регулируемой скоростью | |
| 5 | 1703012C70A/A | Задний блок - Шаровые пальцы джойстика с регулируемой скоростью(не приобретены) | |
| 6 | 1703011C70A/A | Втулка ---- Шариковый штифт джойстика с переменной скоростью | |
| 7 | 1703018C70A/A | Герметичный капот --- рычаг переключения передач | |
| 8 | 1703019C70A/A | Зажимная пружина крышки уплотнения - рычаг переключения передач | |
| 9 | 1703013C70A/A | Шариковая ось - Джойстик переключения передач | |
| 10 | 1703071-55R/A | Кронштейн джойстика с переменной скоростью | |
| 11 | CQ32606 | Гайка | |
| 12 | 1703066A70A/B | Подключение прижимной пластины - нижняя пылезащитная рубашка | |
| 13 | 1703068A70A/A | Рукав - Нижняя суперобложка | |
| 14 | 1703060-61C/A | Нижняя опорная плита в сборе - Пылезащитный кожух | |
| 15 | Q1840816 | Болт | |
| 16 | 1703061A70A/B | Верхняя опорная плита - пыльник | |
| 17 | 1703046-61B/C | Нижняя суперобложка | |
| 18 | 1703050-61B/A | Рычаг переключения передач, кожух и кронштейн в сборе | |
| 19 | 1703048A70A/C | Зажим - Нижняя суперобложка | |
| 20 | 1703043A70A/C | Клип - Верхняя суперобложка | |
| 21 | 1703041-61B/D | Верхний пылезащитный чехол | |
| 22 | Q1841060TS/A | Болты с шестигранной головкой | |
| 23 | 1703078-74A/B | Кожух - кронштейн на рычаге переключения передач | |
| 24 | 1703076A70A/B | Мягкое сиденье - кронштейн на рычаге переключения | |
| 25 | 1703077A70A/A | Обивка - кронштейн на рычаге переключения передач | |
| 26 | 1703079A70A/L | Колодки - опорные колодки на рычаге переключения | |
| 27 | CQ1501080T | Болт с шестигранной головкой | |
| 28 | 1703085-61B/A | Мягкая сборка - Джойстик переключения передач | |
| 29 | 1703082-61B/A | Рукав - передний рычаг | |
| 30 | 1703083-61B/A | Наружная гильза - передний соединительный рычаг | |
| 31 | CQ32610 | Шестигранная гайка | |
| 32 | 1703095-55R/B | Продольный стержень с регулируемой скоростью вращения с соединительным рычагом | |
| 33 | CQ34110 | Гайка | |
| 34 | Q40310 | Пружинная шайба | |
| 35 | CQ35116 | Тонкая шестигранная гайка | |
| 36 | 1703145A70A/E | Задний шарнир в сборе - рычаг переключения | |
| 37 | Q40312 | Пружинная шайба | |
| 38 | CQ34112 | Гайка | |
| 39 | 1703110-56A/A | Фиксированный шатун и шарнир в сборе | |
| 40 | 1703036A70A/D | Snap - Блок уплотнений в сборе | |
| 41 | CQ2764825 | Полупотайной самонарезающий винт крестообразными шлицами | |
| 42 | 1703030-61B/A | Герметичное сиденье в сборе - пол кабины | |
| 43 | 1703330-99A/C | Узел пучка трахеальной трубки с регулируемой скоростью | |
| 44 | 1703603-83A/A | Конец локтевого тройника | |
| 45 | 1703640-58H/A | Сборка впускной трубы - трансмиссия | |
| 46 | CQ1461020 | Болт | |
| 47 | 1602237-33A/D | Хомут с резиновым кольцом | |
| 48 | T67417246 | Пластмассовый хомут | |
| 49 | 1703072-61C/C | Колодки - кронштейн под рычагом переключения | |
| 50 | 1703081A92W/A | Втулка - рычаг переключения | |
| 51 | CQ1501035S | Болт | |
| 52 | 1703165-73C/A | Неподвижный кронштейн соединительной тяги в сборе | |
| 53 | 1703620-55R/B | Сборка впускного трубопровода соленоидного клапана | |
| 54 | CQ63005 | Штуцер | |
| 55 | 1703660-58H/B | Блок впускной трубы отбора мощности | |
| 56 | 1703670-58H/B | Узел впускной трубы коробки передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
