Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Трансмиссионная логическая подвеска

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

4

5

5

6

6

7

8

9

9

9

9

10

10

11

12

12

13

13

14

14

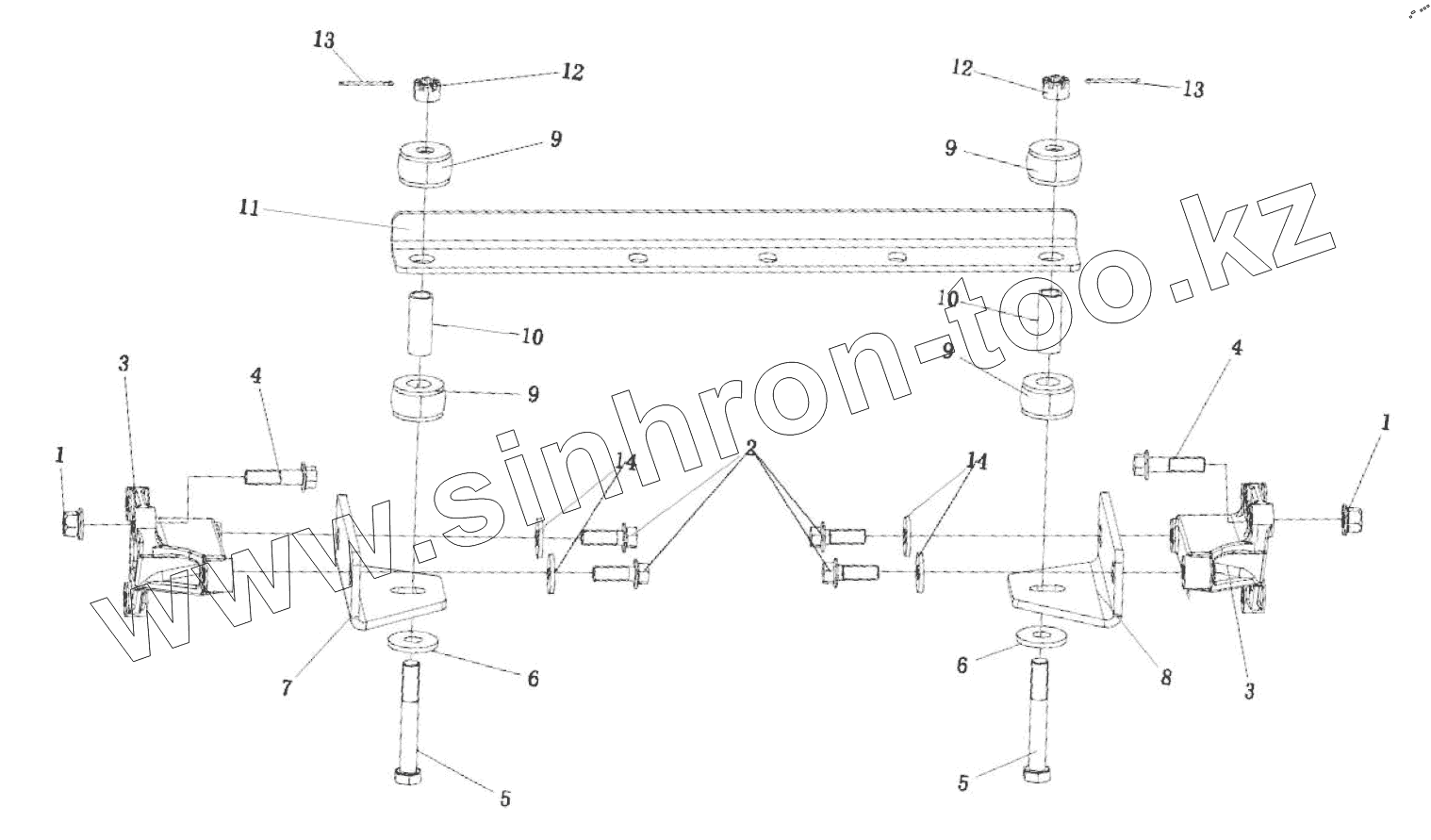

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CQ38116		Шестигранная шлицевая гайка
2	Q1841440		Шестигранный фланцевый болт
3	1706071-67U/A		Вспомогательная подвеска
4	Q1841455T		Болт
5	CQ17716100		Болт с шестигранной головкой и отверстием в стержне
6	Q40216		Шайба
7	1706063-55R/A		Левый неподвижный кронштейн-балка вспомогательной подвески трансмиссии в сборе
8	1706064-55R/A		Правый крепежный кронштейн - Блок вспомогательной подвески коробки передач
9	1704150-5H/A		Подвеска коробки передач в сборе
10	1704166-5H/A		Опорная гильза
11	1706061-48A/A		Луч - Передняя вспомогательная несущая балка в сборе
12	CQ32614		Гайка
13	Q5003040		Шплинт
14	Q40214		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
