Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Тормозная магистраль (2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

1-1

1-2

1-3

1-4

1-5

1-6

1-7

1-8

9-1

9-2

9-3

9-4

9-5

9-6

9-7

9-8

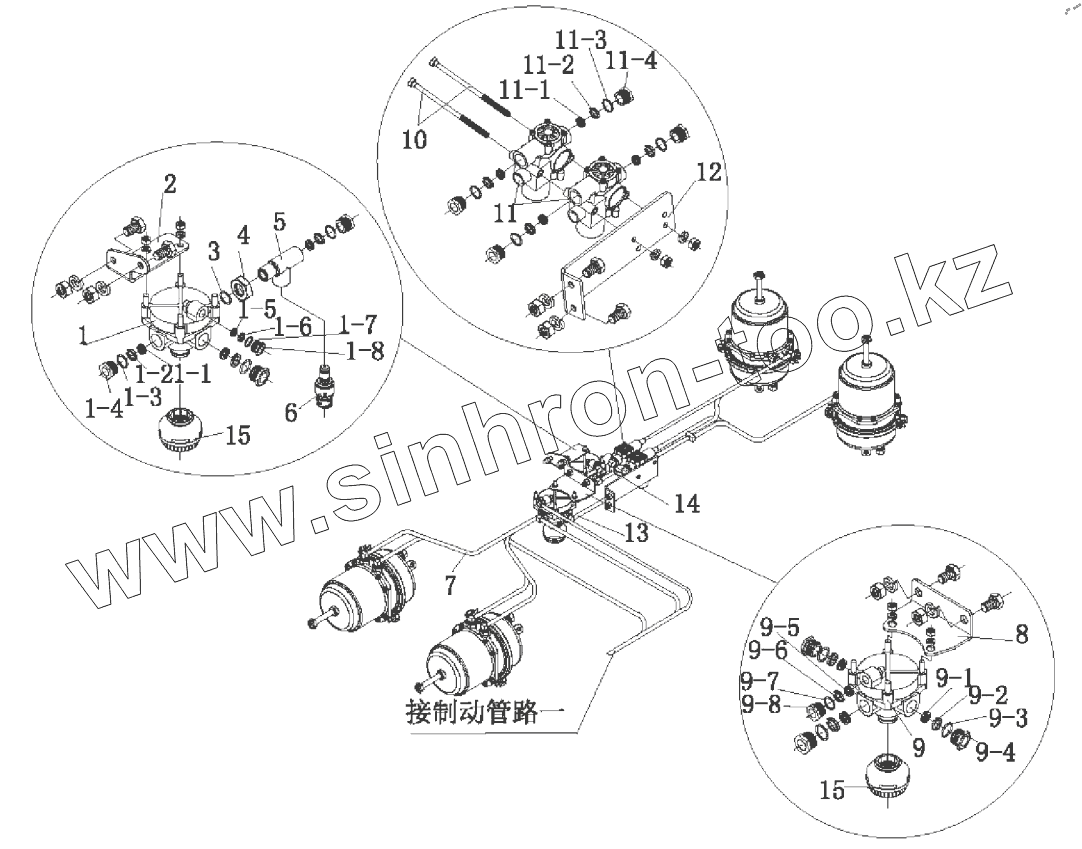

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3518015-50A/D		Релейный клапан в сборе
2	3518012-58H/B		Кронштейн реле клапана
3	CQ7342224A		О-образное резиновое уплотнительное кольцо для пневмогидравлического компонента
4	3511012-1H/A		Уплотнительное гнездо - Воздухосушилка на выходе
5	3516311-368/A		Тройник для быстрой интубации
6	3757050-435/B		Пневматический тормозной выключатель в сборе
7	3506200-94C/A		Сборка пучка труб средней и задней оси
8	3518012-369/D		Кронштейн релейного клапана
9	3518015-50A/D		Релейный клапан в сборе
10	3550336-50A/A		Болт - для крепления электромагнитного клапана
11	3550310-50A/C		Антиблокировочная система электромагнитных клапанов
12	3550012-435/A		Стойка - электромагнитный клапан среднего и заднего мостов
13	3506510-73A/F		Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и левым местом соединения АБС
14	3506520-73A/G		Воздухопровод в сборе между релейным клапаном с опережающей характеристикой и правым местом соединения АБС
15	3518025-523/B		Клапан с глушителем и держателем
1-1	3513403-50A/A		Уплотнительное кольцо специальной формы
1-2	3513407-50A/A		Стопорное кольцо
1-3	3513408-50A/B		Уплотнительное кольцо
1-4	3513406-50A/D		Винтовая втулка
1-5	3506403-50A/A		Уплотнительное кольцо специальной формы
1-6	3506407-50A/A		Стопорное кольцо
1-7	3506408-50A/A		Кольцевой уплотнитель
1-8	3506406-50A/D		Винтовая втулка
6-1	3513403-50A/A		Уплотнительное кольцо специальной формы
6-2	3513407-50A/A		Стопорное кольцо
6-3	3513408-50A/B		Уплотнительное кольцо
6-4	3513406-50A/D		Винтовая втулка
9-1	3513403-50A/A		Уплотнительное кольцо специальной формы
9-2	3513407-50A/A		Стопорное кольцо
9-3	3513408-50A/B		Уплотнительное кольцо
9-4	3513406-50A/D		Винтовая втулка
9-5	3506403-50A/A		Уплотнительное кольцо специальной формы
9-6	3506407-50A/A		Стопорное кольцо
9-7	3506408-50A/A		Кольцевой уплотнитель
9-8	3506406-50A/D		Винтовая втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
