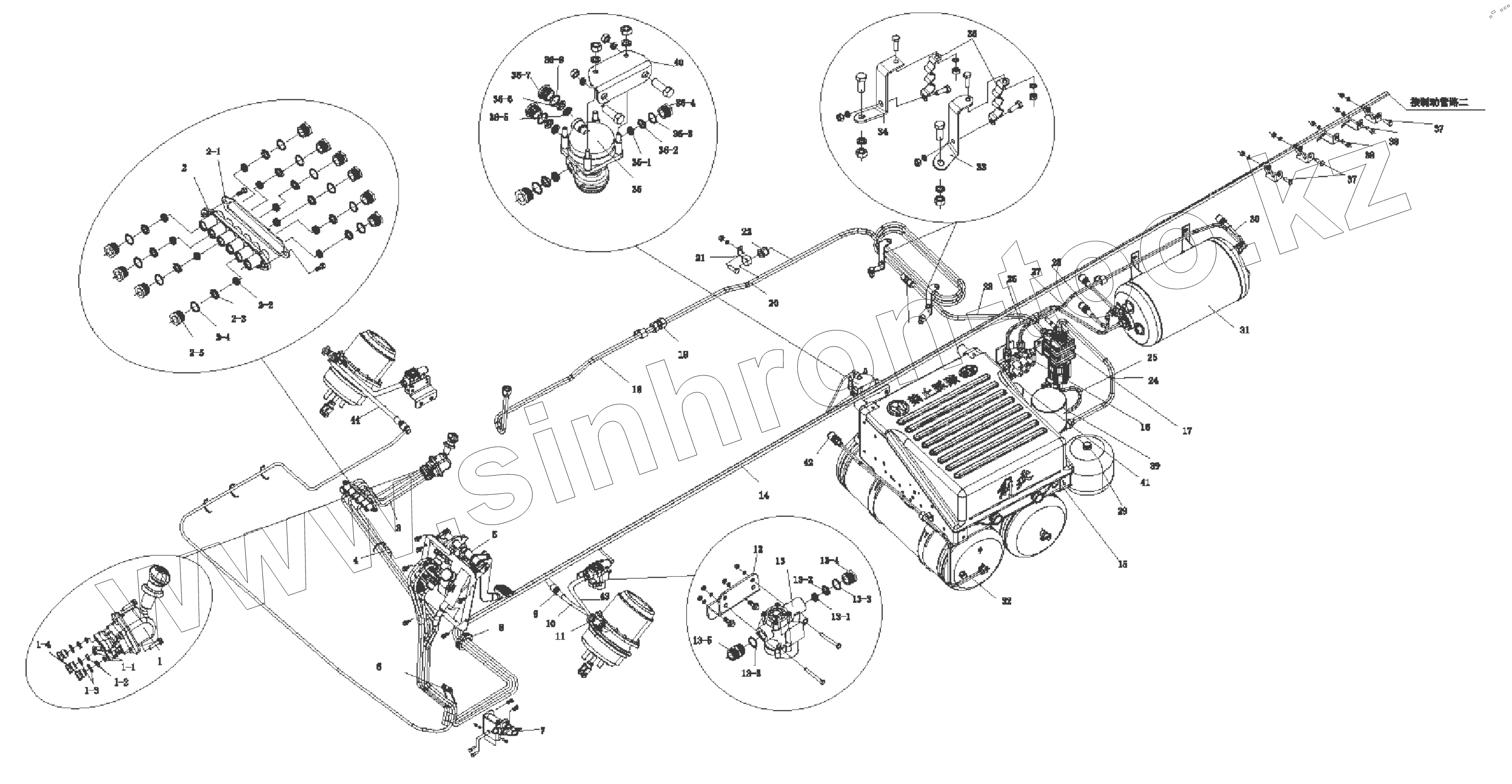

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Тормозная магистраль (1)
1
2
3
4
5
6
7
8
9
10
11
11
12
15
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
33
34
35
36
37
37
38
38
39
39
40
42
43
1-1
1-2
1-3
1-4
2-1
2-2
2-3
2-4
2-5
13-1
13-2
13-3
13-3
13-4
13-5
36-1
36-2
36-3
36-4
36-7
36-8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3508010-82V/A | Ручная сборка клапана (чертеж модели) | |
| 2 | 3506404-50A/G | Сращивания | |
| 3 | 3506300-96U/AL01 | Трубный пучок передка кабины в сборе | |
| 4 | 3724021-50A/B | Кронштейн жгута проводов двигателя | |
| 5 | 3504020-58H/A | Педаль тормоза и педаль сцепления в сборе | |
| 6 | 3506038-99A/A | Передний кронштейн пучка труб | |
| 7 | 3506430-91W/D | Передний кронштейн пучка труб в сборе | |
| 8 | 3724031-76A/E | Резиновая прокладка | |
| 9 | 3506415-80A/A | Соединение прямой трубы в сборе - передний тормоз | |
| 10 | 3506040-1051/D | Тормозной шланг в сборе - передний тормоз | |
| 11 | 3506730-50A/B | Соединение труб | |
| 12 | 3550316-80B/B | Кронштейн антиблокировочного электромагнитного клапана | |
| 13 | 3550210-50A/A | Антиблокировочный электромагнитный клапан и узел соединения труб | |
| 15 | 3513010A55R/B | Модуль пневматического тормозного газового баллона в сборе | |
| 16 | 3515010A55R/A | Четырехконтурный защитный клапан с соединением труб | |
| 17 | 3511510A55R/A | Конденсатор с кронштейном и соединением труб | |
| 18 | 3506205-55R/A | Сборка переднего воздуховода - воздушный компрессор подключен к конденсатору | |
| 19 | 3506214-50A/B | Фитинги прямые | |
| 20 | 3506210-55R/B | Сборка воздушной трубки - воздушный компрессор подключен к конденсатору | |
| 21 | 3506207-50A/B | Кронштейн воздуховода | |
| 22 | 3506208-50A/A | Втулка воздухопровода | |
| 23 | 3506215-55R/A | Задний воздушный трубопровод в сборе - воздушный компрессор подключен к конденсатору | |
| 24 | 3506220-55R/B | Сборка воздушной трубки - конденсатор, соединенный с осушителем воздуха | |
| 25 | 3506265-58H/B | Сборка воздушной трубки - осушитель воздуха, соединенный с антифризным насосом | |
| 26 | 3506245A55R/B | Сборка воздушной трубки - Четырехконтурный защитный клапан 23 порта соединен со средней полостью двухполостного воздушного цилиндра | |
| 27 | 3506250A55R/A | Воздушная трубка в сборе - четырехконтурный защитный клапан на 24 порта, соединенный с задним отверстием верхней полости воздушного цилиндра с двумя полостями | |
| 28 | 3506255A55R/A | Сборка воздушной трубки - правое отверстие передней полости воздушного цилиндра с двумя полостями соединено с прямым соединением трубы | |
| 29 | 3513300-79B/A | Регенеративный газовый баллон в сборе | |
| 30 | 3506255A55R/A | Сборка воздушной трубки - правое отверстие передней полости воздушного цилиндра с двумя полостями соединено с прямым соединением трубы | |
| 31 | 3513040A56R/A | Газовый баллон с двумя полостями с соединением труб | |
| 33 | 3506433-65B/B | Левая скоба хомута - для крепления воздуховода | |
| 34 | 3506434-65B/B | Кронштейн правого хомута - для крепления воздуховода | |
| 35 | 3506432-56A/B | Трубный хомут - для крепления воздуховода | |
| 36 | 3518010-523/A | Релейный клапан с глушителем в сборе | |
| 37 | 3724426-68V/B | Кронштейн основного жгута проводов | |
| 38 | 3506424-40A/A | Поддержка трубных пучков | |
| 39 | 3511010A55R/A | Воздухоосушитель с глушителем и соединением труб | |
| 40 | 3518012-13A/A | Кронштейн - реле клапана | |
| 42 | 3506405-1500/C | Прямой соединитель трубы | |
| 43 | 3506285-55R/A | Газопровод в сборе - передняя пружина левого цилиндра воздухозаборника | |
| 44 | 3506290-55R/A | Газопровод в сборе - передняя пружина правый цилиндр воздухозаборник | |
| 1-1 | 3506403-50A/A | Уплотнительное кольцо специальной формы | |
| 1-2 | 3506407-50A/A | Стопорное кольцо | |
| 1-3 | 3506408-50A/A | Кольцевой уплотнитель | |
| 1-4 | 3506406-50A/D | Винтовая втулка | |
| 2-1 | 3506409-50A/C | Набивка | |
| 2-2 | 3506403-50A/A | Уплотнительное кольцо специальной формы | |
| 2-3 | 3506407-50A/A | Стопорное кольцо | |
| 2-4 | 3506408-50A/A | Кольцевой уплотнитель | |
| 2-5 | 3506406-50A/D | Винтовая втулка | |
| 13-1 | 3513403-50A/A | Уплотнительное кольцо специальной формы | |
| 13-2 | 3513407-50A/A | Стопорное кольцо | |
| 13-3 | 3513408-50A/B | Уплотнительное кольцо | |
| 13-4 | 3513406-50A/D | Винтовая втулка | |
| 13-5 | 3550235-50A/B | Прямой соединитель трубы в сборе | |
| 36-1 | 3513403-50A/A | Уплотнительное кольцо специальной формы | |
| 36-2 | 3513407-50A/A | Стопорное кольцо | |
| 36-3 | 3513408-50A/B | Уплотнительное кольцо | |
| 36-4 | 3513406-50A/D | Винтовая втулка | |
| 36-7 | 3506408-50A/A | Кольцевой уплотнитель | |
| 36-8 | 3506406-50A/D | Винтовая втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
