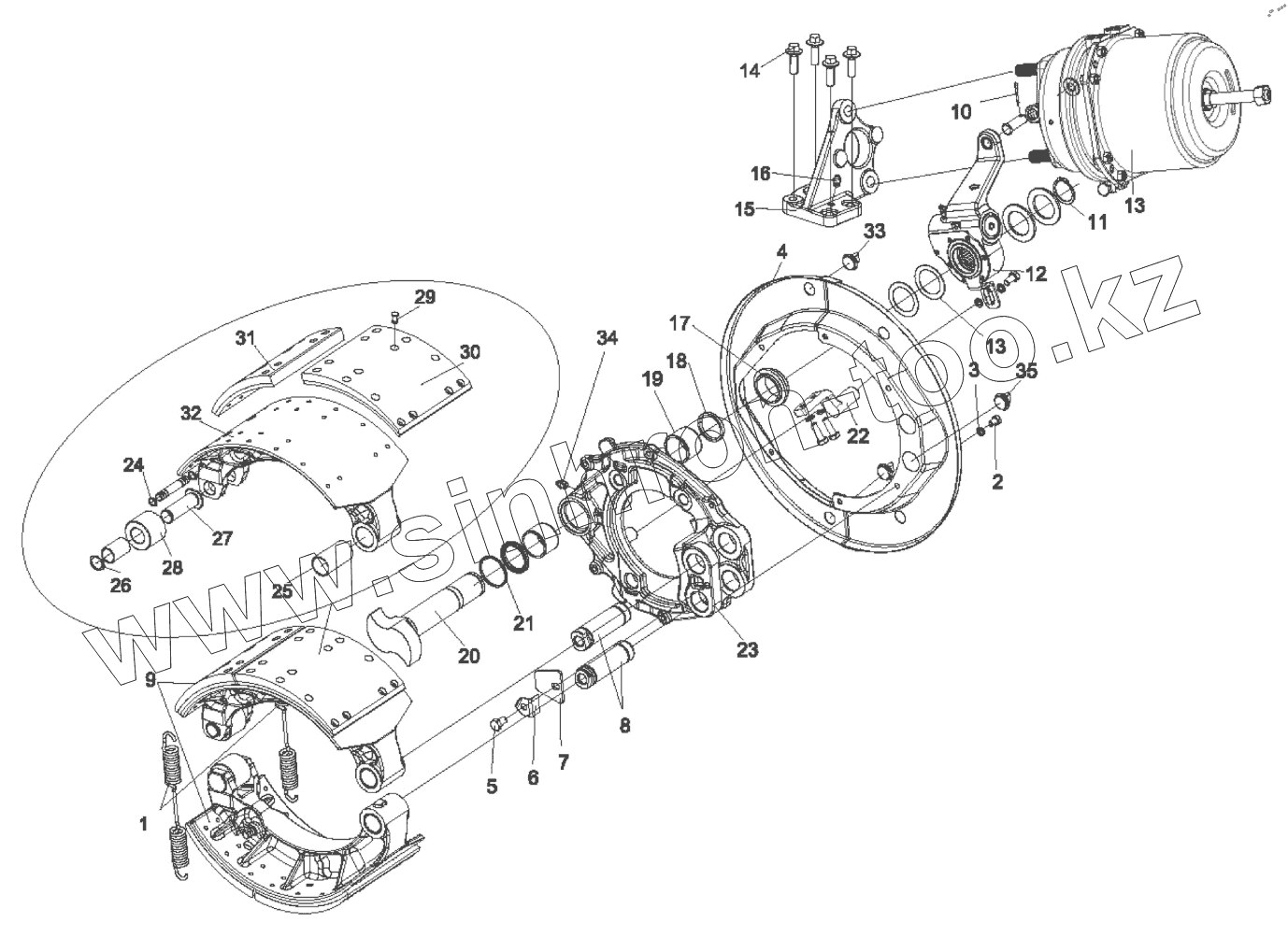

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Передний левый тормоз

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
Q43138	Q43138		Упругое стопорное кольцо вала
3501153-A0S/B	3501153-A0S/B		Шайба - тормозной распредвал
CQ1500820	CQ1500820		Болт
Q40308	Q40308		Пружинная шайба
Q43112	Q43112		Упругое стопорное кольцо для оси
3502393-A0E/B	3502393-A0E/B		Роликовая втулка
Q40108	Q40108		Шайба
Q40108	Q40108		Шайба
CQ1500820	CQ1500820		Болт
3502252-A0R/A	3502252-A0R/A		Прокладка индикатора износа заднего тормоза
Q5101438	Q5101438		Штифт
Q5003025	Q5003025		Шплинт
1	3501436-820/A		Возвращение весны
2	CQ1501016		Болт
3	Q40310		Пружинная шайба
4	3501031-820/B		Пылезащитный щит
5	CQ1501016		Болт
6	3501053-A0S/A		Стопорная пластина - дефлектор вала тормозной колодки
7	3501052-A0S/A		Перегородка - Вал тормозной колодки
8	3501051-820/A		Вал передних тормозных колодок
9	3501375-820/A		Колодка переднего тормоза с роликом в сборе
10	Q40114		Шайба
11	3501251-A0S/B		Перегородка - рычаг регулировки тормоза
12	3501205-820-C00/A		Узел рычага регулировки переднего левого тормоза
13	3530020-896-C00/A		Пружинный тормозной цилиндр в сборе
14	Q1851450		Болты с шестигранной головкой
15	3501127-820/B		Передняя левая опора дыхательных путей
16	CQ70190		Сопло смазочное
17	3501157-A0S/B		Распорка - тормозной распредвал
18	3501156-A0S/B		Войлочная шайба - тормозной распредвал
19	3501028-A2S/A		Втулка - тормозной кулачок
20	3501151-820/A		Передний левый тормозной кулачок
21	3501029-A0S/B		Сальник - тормозной кулачок
22	3501033-820/A		Поддержка
23	3501021-820/A		Передний левый тормозной кронштейн
24	3502398-A0E/B		Возвратная пружинная подвеска
25	3501396-A0S/A		Втулка вала передней тормозной колодки
26	Q43122		Упругое стопорное кольцо для оси
27	3502394-A0E/E		Роликовый вал
28	3502392-A0E/B		Ролик для тормозной колодки
29	3502408-A0E/B		Заклепки для фрикционных накладок тормозных колодок
30	3501406-820/A		Фрикционная накладка передней тормозной колодки
31	3501407-820/A		Фрикционная накладка передней тормозной колодки
32	3501391-820/A		Передние тормозные колодки
33	3501034-820/A		Заблокировано - смотровое отверстие пылезащитной пластины
34	CQ70001		Масленка
35	3501034-820/A		Блок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
