Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Логическая сборка кондиционера фторопровода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

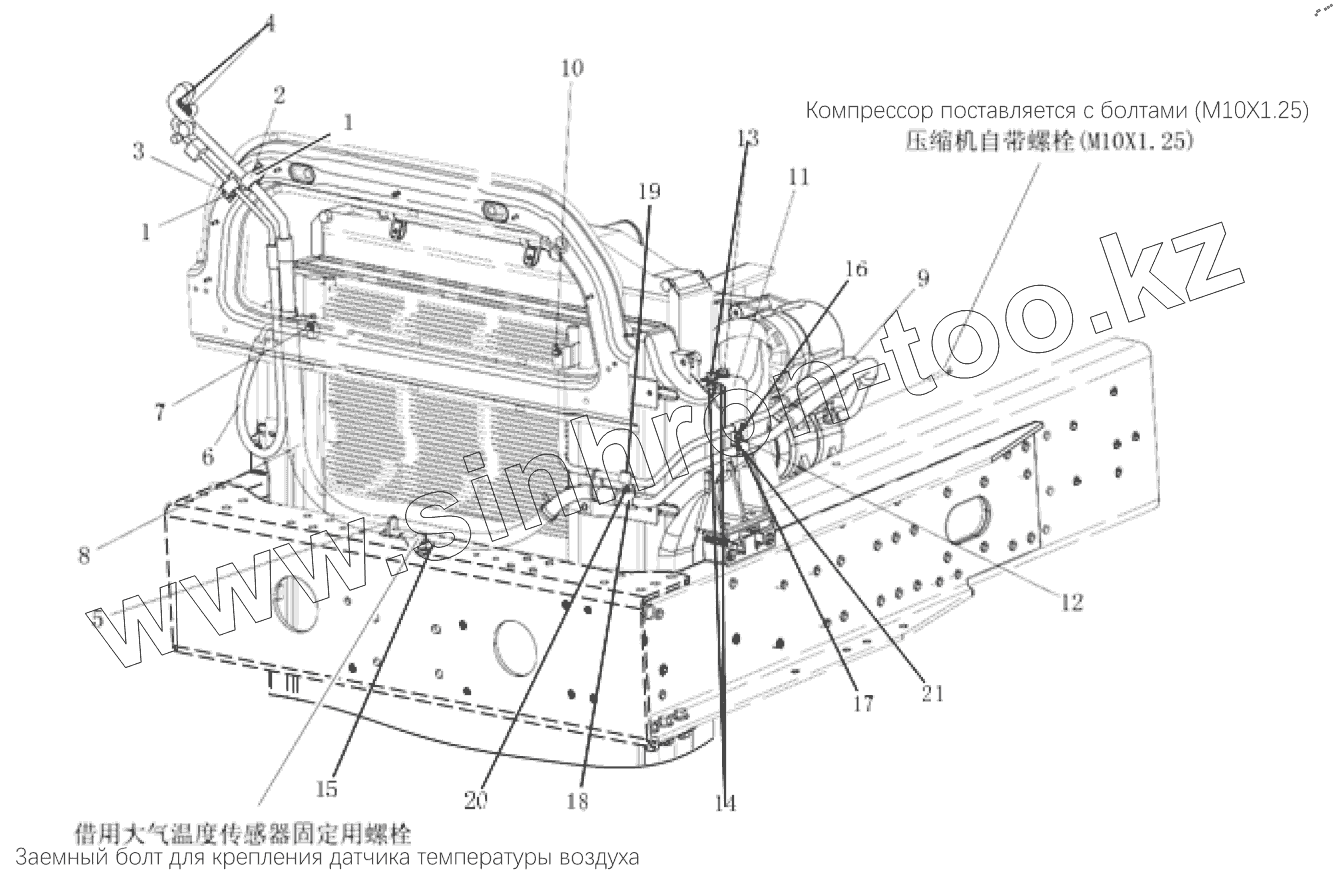

Позиция на иллюстрации Заводской номер детали Название детали
CQ34008 CQ34008 Гайка
8108751-13A/C 8108751-13A/C Кронштейн крепления фтористого трубопровода B
CQ1460825 CQ1460825 Болт
1 CQ1460612 Комбинированный болт
2 8108075-50A/B Обруч в сборе E
3 8108065-50A/B Обруч в сборе А
4 CQ1460625 Болт
5 T67427946 Пластмассовый хомут
6 8108130-13A-C00/B Гибкая трубка высокого давления в сборе - конденсатор к холодильнику
7 CQ1460630 Комбинированный болт
8 8108060-13A-C00/C Гибкая сборка трубки низкого давления - холодильник к компрессору
9 8108080-13A-C00/C Гибкая труба высокого давления в сборе-компрессор с конденсатором
10 CQ1460635 Болт
11 8108155-90U/A Фиксирующий кронштейн для фиксации фтор-катетера
12 CQ34006 Шестигранная гайка
13 CQ1461025 Болт
14 CQ34010 Гайка
15 8108121-13A/B Поддержка
16 Q40306 Пружинная шайба
17 Q40106 Шайба
18 8108076-742/A Шланговый зажим
19 8108075-742/A Шланговый зажим в сборе
20 CQ1460616 Болт
21 8108153-1063/C Двойной обруч
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
