Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Двухосный узел

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

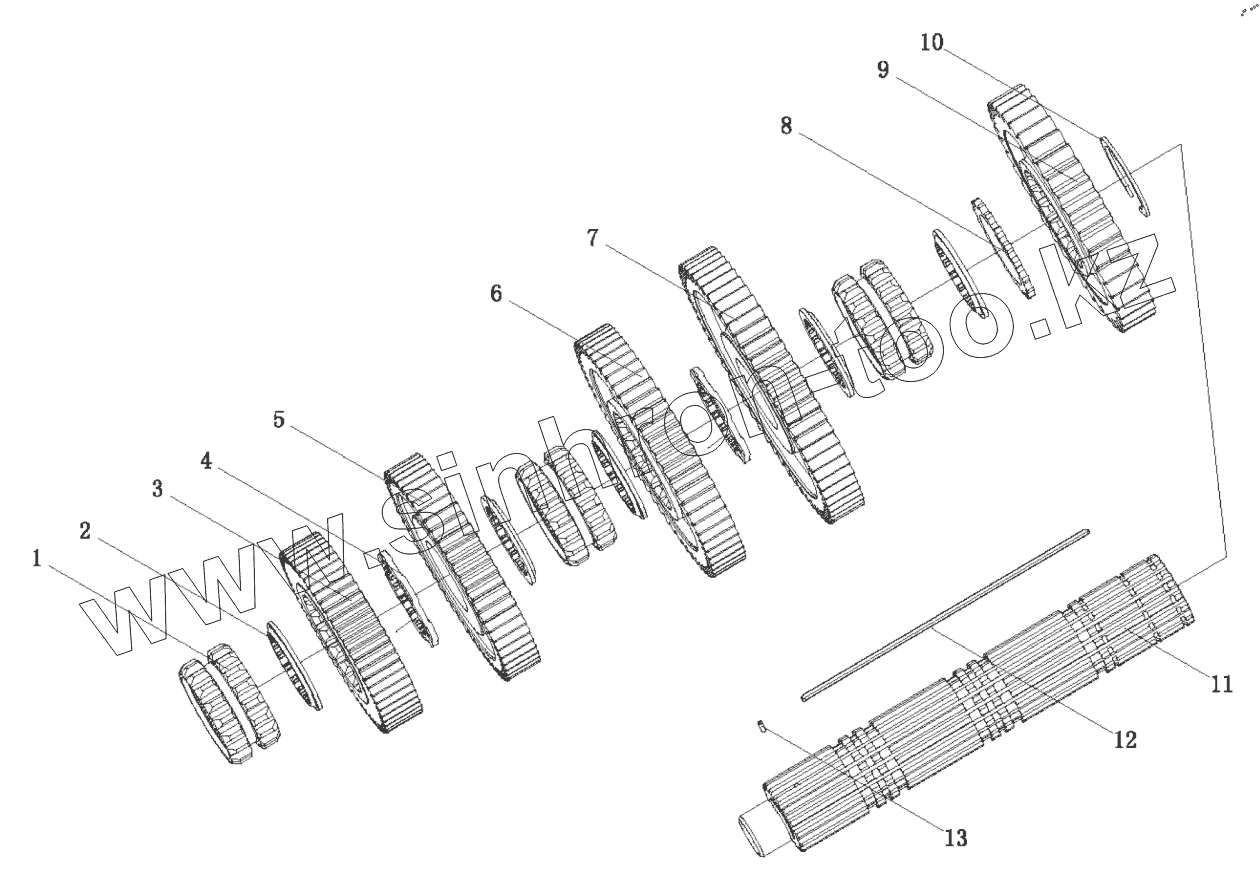

Позиция на иллюстрации	Заводской номер детали		Название детали
1	1701316-A8P/A		Скользящая передача
2	1701327-A7G		Ограничительная шайба шестерни
3	1701323-A1K/B		5-я передача второй вал
4	1701318-A7G		Ограничительная шайба вала
5	1701322-A7G		Шестерня 3- ой передачи - 2- ая ось
6	1701321-A7G		Шестерня 2- ой передачи - 2- ая ось
7	1701317-A7G		Шестерня 1- ой передачи - 2- ая ось
8	1701312-A7G		Стопорное кольцо шестерни передачи заднего хода
9	1701311-A7G/C		Задний ход - второй вал
10	1701333-A7G		Зажимное кольцо трехгранной шпонки
11	1701301-A8P/B		Вторая ось
12	1701332-A7G		Трехгранная шпонка
13	Q5280310		Упругий цилиндрический палец
