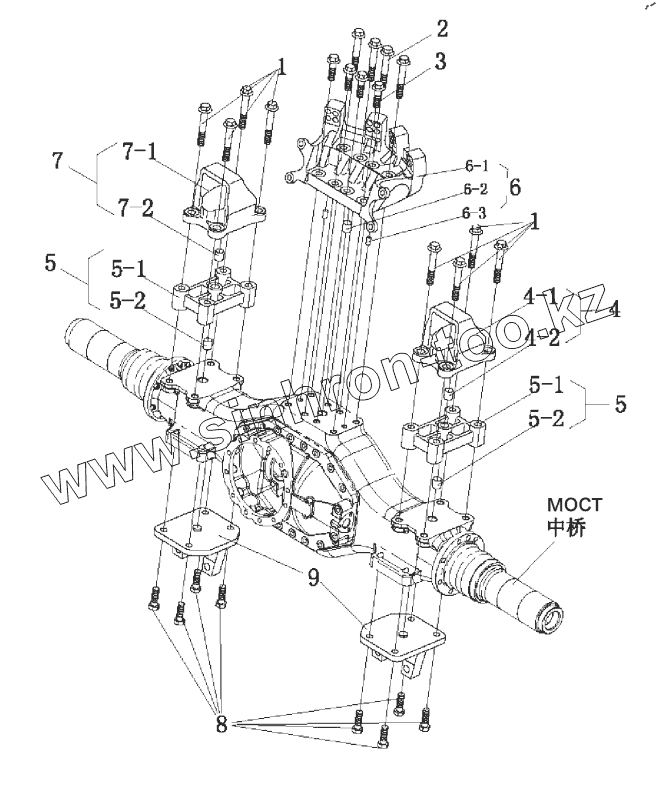

Каталог запасных частей к технике: FAW CA3250 (P66K24L1TE5Z). Блок логики подвески в середине моста

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

7

8

9

4-1

4-2

5-1

5-1

5-2

5-2

5-2

6-1

6-2

6-3

7-1

7-2

Позиция на иллюстрации	Заводской номер детали		Название детали
1	CQ15120110TF38K		Болты с шестигранной головкой
2	Q18420150TF38K		Болты с шестигранной головкой
3	Q1842095TF38K		Болты с шестигранной головкой
4	2912445A55R/A		Подшипник в сборе с задней листовой рессорой - в центре слева сзади справа
5	2912405A55R/A		Узел колодки и установочного штифта - опора задней листовой рессоры
6	2919220A64W/F		Кронштейн реакционного стержня с установочным штифтом в сборе - задний мост
7	2912450A55R/A		Подшипник задней листовой рессоры в сборе - по центру справа сзади слева
8	CQ1512060TF38K		Болты с шестигранной головкой
9	2919310-69G/A		Сварочный узел реактивного стержня под кронштейном
4-1	2912441A55R/A		Опора задней листовой рессоры - левая сторона среднего моста (правая сторона задней оси)
4-2	2919201-A2E		Упругий цилиндрический штифт
5-1	2912402A55R/A		Pad - опора задней листовой рессоры
5-2	2919201-A2E		Упругий цилиндрический штифт
6-1	2919212A64W/E		Кронштейн на стержне реакции - задний мост
6-2	2919201-A2E/A		Эластичный цилиндрический штифт
6-3	2919202-A2E/A		Эластичный цилиндрический штифт
7-1	2912442A55R/A		Опора задней листовой рессоры - правая сторона среднего моста
7-2	2919201-A2E		Упругий цилиндрический штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
