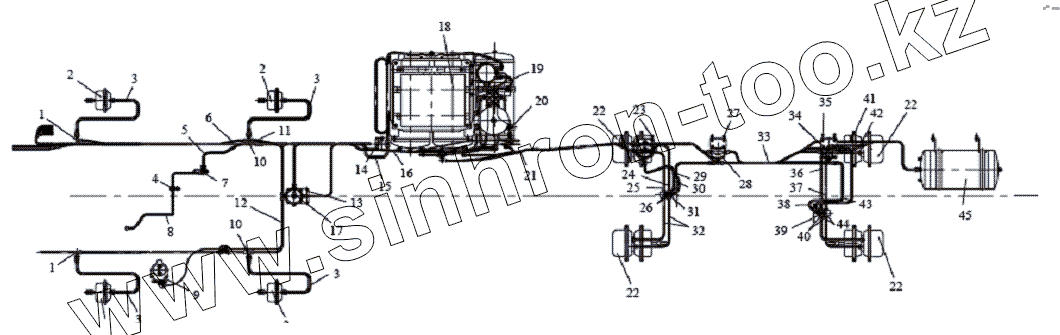

Каталог запасных частей к технике: FAW Altay-3310. ТОРМОЗНАЯ ПРОВОДКА
1
1
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012 | CQ34012 | Гайка | |
| S3506375-168X | S3506375-168X | Воздушная трубка | |
| CQ1501025 | CQ1501025 | Болт | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| CQ1501035 | CQ1501035 | Болт | |
| CQ35320 | CQ35320 | Гайка | |
| CQ34010 | CQ34010 | Гайка | |
| CQ35118 | CQ35118 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ34010 | CQ34010 | Гайка | |
| 3506427-240 | 3506427-240 | Зажим | |
| CQ35118 | CQ35118 | Гайка | |
| 3506207-271 | 3506207-271 | Обод | |
| Q40310 | Q40310 | Пружинная шайба | |
| CQ35120 | CQ35120 | Гайка | |
| CQ35320 | CQ35320 | Гайка | |
| 1 | 3506209-1Н | Колено воздушной трубки | |
| 2 | 3519110-8N | Узел тормозного цилиндра | |
| 3 | 3506010-01А1 | Тормозной шланг | |
| 4 | 3506207-241 | Кронштейн воздушной трубки | |
| 5 | 3506030-05А1 | Воздушная трубка | |
| 6 | S3506100-168X | Воздушная трубка | |
| 7 | 3406117А8Е | Угловой шарнир трубы | |
| 8 | S3506205-168X | Воздушная трубка | |
| 9 | 3523010-228 | Заслонка горного тормоза | |
| 10 | 3506214A6V | Т-образное сочленение | |
| 11 | S3506385-168X | Воздушная трубка | |
| 12 | S3506390-168X | Воздушная трубка | |
| 13 | CQ1503035 | Болт | |
| 14 | CQ1501240 | Болт | |
| 15 | S3506210-168X | Воздушная трубка | |
| 16 | Т67420376 | Пластмассовая петля | |
| 17 | 2S3518030-333 | Клапан переднего тормоза | |
| 18 | 3513807-240 | Резиновый амортизатор аккумулятора | |
| 19 | S3513010-93X | Резервуар для воздуха | |
| 20 | 3506335-4G | Воздушная трубка | |
| 21 | Т67420376 | Пластмассовая петля | |
| 22 | 3530015G116 | Цилиндр пружинного тормоза | |
| 23 | 3S3518010-93X | Реле средней оси | |
| 24 | 3506340-271 | Воздушная трубка | |
| 25 | 3506345-271 | Воздушная трубка | |
| 26 | 305210-F | Сочленение воздушной трубки | |
| 27 | CQ1501035 | Болт | |
| 28 | S3516010-93X | Клапан ручного управления | |
| 29 | T67420376 | Пластмассовая петля | |
| 30 | 3506030-8E | Воздушная трубка | |
| 31 | 3506327-271 | Кронштейн сочленения | |
| 32 | 3506375A4G | Воздушная трубка | |
| 33 | S3506100-168X | Воздушная трубка | |
| 34 | S3518020-93X | УСКОРИТЕЛЬНЫЙ КЛАПАН ЗАДНЕЙ ОСИ | |
| 35 | CQ1501035 | Болт | |
| 36 | 3506385-271 | ВОЗДУШНАЯ ТРУБКА | |
| 37 | 3506390-271 | ВОЗДУШНАЯ ТРУБКА | |
| 38 | 3506020-116 | ВОЗДУШНАЯ ТРУБКА | |
| 39 | 3506328-271 | КРОНШТЕЙН СОЧЛЕНЕНИЯ | |
| 40 | 3506350-271 | Т-ОБРАЗНОЕ СОЧЛЕНЕНИЕ | |
| 41 | 3506426-240 | Кронштейн | |
| 42 | 3506335-168X | ВОЗДУШНАЯ ТРУБКА | |
| 43 | 3506020-116 | ВОЗДУШНАЯ ТРУБКА | |
| 44 | 305210-F | Сочленение воздушной трубки | |
| 45 | S3513003-318 | ВОЗДУШНЫЙ РЕЗЕРВУАР |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
