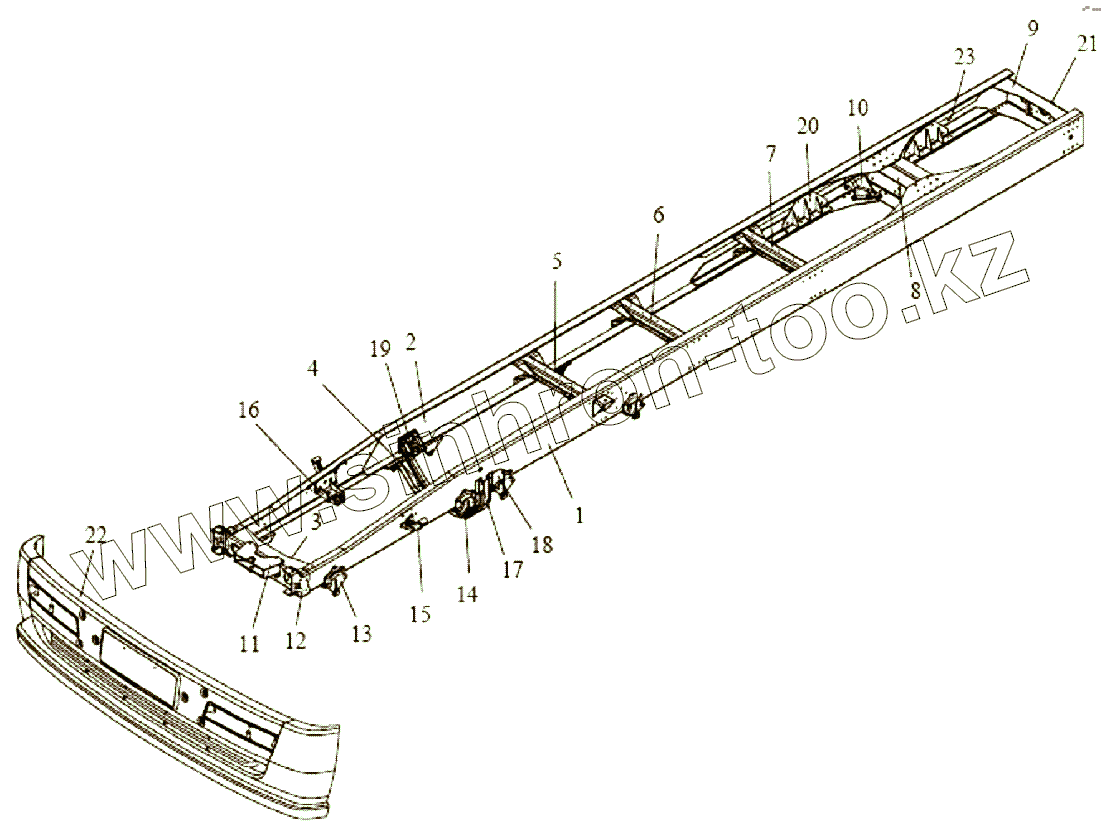

Каталог запасных частей к технике: FAW Altay-3310. Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1501235T | CQ1501235T | Шестигранный болт | |
| CQ1601250T | CQ1601250T | Шестигранная гайка | |
| 2905421-333 | 2905421-333 | Шестигранный болт | |
| 2905412-333 | 2905412-333 | Правый верхний кронштейн Шайба | |
| Q4501250 | Q4501250 | Заклёпка | |
| Q4501450 | Q4501450 | Заклёпка | |
| Q4501240 | Q4501240 | Заклёпка | |
| Q4501444 | Q4501444 | Заклепка с полукруглой головкой | |
| 2902442-318 | 2902442-318 | Правый передний кронштейн | |
| CQ34012T | CQ34012T | Шайба | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012 | CQ34012 | Гайка | |
| S2800001-168X | S2800001-168X | Чертёж сборки рамы | |
| 2803050-240 | 2803050-240 | Правый переходный кронштейн | |
| Q40314 | Q40314 | Пружинная шайба | |
| CQ34014 | CQ34014 | Гайка | |
| CQ1501440T | CQ1501440T | Болт | |
| Q4501246 | Q4501246 | Заклёпка | |
| 3904027-01 | 3904027-01 | Заклёпка паспортной таблички | |
| Q40310 | Q40310 | Пружинная шайба | |
| Q40110 | Q40110 | Шайба | |
| CQ34010 | CQ34010 | Гайка | |
| CQ1501030 | CQ1501030 | Болт | |
| Q40316 | Q40316 | Пружинная шайба | |
| CQ34016 | CQ34016 | Гайка | |
| CQ1501650 | CQ1501650 | Болт | |
| CQ1501245T | CQ1501245T | Болт | |
| Q4501450 | Q4501450 | Заклёпка | |
| 1001032-333 | 1001032-333 | Кронштейн | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012T | CQ34012T | Шайба | |
| CQ1601245T | CQ1601245T | Шестигранная гайка | |
| 1001038-318 | 1001038-318 | Шестигранный болт | |
| Q40312 | Q40312 | Пружинная шайба | |
| 2806020-240 | 2806020-240 | Задвижка переднего крючка | |
| S2800010-168X | S2800010-168X | Рама и кронштейн | |
| CQ1501235T | CQ1501235T | Шестигранный болт | |
| CQ34012 | CQ34012 | Гайка | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ1501480T | CQ1501480T | Шестигранный болт | |
| CQ32614 | CQ32614 | Гайка | |
| CQ1501445T | CQ1501445T | Шестигранный болт | |
| CQ32614 | CQ32614 | Гайка | |
| CQ1501445T | CQ1501445T | Шестигранный болт | |
| CQ32614 | CQ32614 | Гайка | |
| CQ1501450T | CQ1501450T | Болт | |
| CQ32614 | CQ32614 | Гайка | |
| 2801177-318 | 2801177-318 | Рельсовая подкладка | |
| Q4501452 | Q4501452 | Заклёпка | |
| CQ32614 | CQ32614 | Гайка | |
| CQ1501460T | CQ1501460T | Шестигранный болт | |
| 3S2801322-318 | 3S2801322-318 | Кронштейн | |
| CQ32614 | CQ32614 | Гайка | |
| CQ1501445T | CQ1501445T | Шестигранный болт | |
| Q4501465 | Q4501465 | Заклёпка | |
| 2806024-240 | 2806024-240 | Нажимная пластина ручки | |
| 1 | S2801025-168X | Левый лонжерон и пластина усиления | |
| 2 | S2801030-168X | Правый лонжерон и пластина усиления | |
| 3 | 2801080-252 | Узел передней поперечины | |
| 4 | 2801090-228 | Поперечина | |
| 5 | 2801130-318 | Узел средней поперечины | |
| 6 | 2801150-318 | Поперечина | |
| 7 | 2801140-318 | Средняя задняя поперечина | |
| 8 | 2801170-318 | Узел поперечины | |
| 9 | 2801190-333 | Задняя поперечина | |
| 10 | 3S2801321-318 | Кронштейн | |
| 11 | 2806021-240 | Держатель переднего крючка | |
| 12 | 2803045-240 | Левый переходный кронштейн | |
| 13 | 2902441-318 | Левый передний кронштейн | |
| 14 | 2902444-318 | Кронштейн | |
| 15 | 2905411-333 | Левый верхний кронштейн | |
| 16 | 1001037-318 | Направляющая правого переднего крепления | |
| 17 | 1109479-333 | Правый переходный кронштейн | |
| 18 | 1109478-333 | Левая направляющая заднего крепления | |
| 19 | 1001031-333 | Правая направляющая заднего крепления | |
| 20 | 2801035-5H | Заклёпка с чашеобразной головкой | |
| 21 | 2806051-116 | Сцепное устройство | |
| 22 | 2803010-240 | Передний бампер | |
| 23 | 3904026A01 | Паспортная табличка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
