Каталог запасных частей к технике: FAW Altay-3310. Радиатор

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

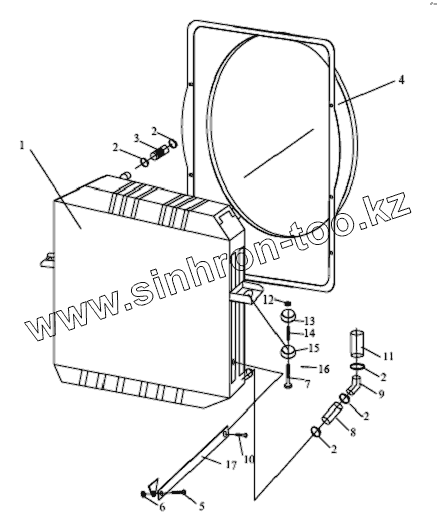

Позиция на иллюстрации	Заводской номер детали		Название детали
1	S1301020-168X		Радиатор
2	CQ67570B		Зажим шланга червячной передачи
3	S1303032-168X		Впускной шланг радиатора
4	S1309010-168X		Кожух вентилятора
5	CQ1461030		Болт
6	CQ34010		Гайка
7	CQ1731275		Болт
8	S1303031-168X		Выпускной шланг радиатора
9	1303028-15		Коленчатый патрубок радиатора
10	CQ1460820		Установочное место для болта
11	S1303033-168X		Выпускной шланг радиатора
12	CQ38112		Гайка
13	1302125A01		Верхняя прокладка подвески радиатора
14	1302121A01		Втулка
15	1302130A01		Нижняя прокладка подвески радиатора
16	Q5003030		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
