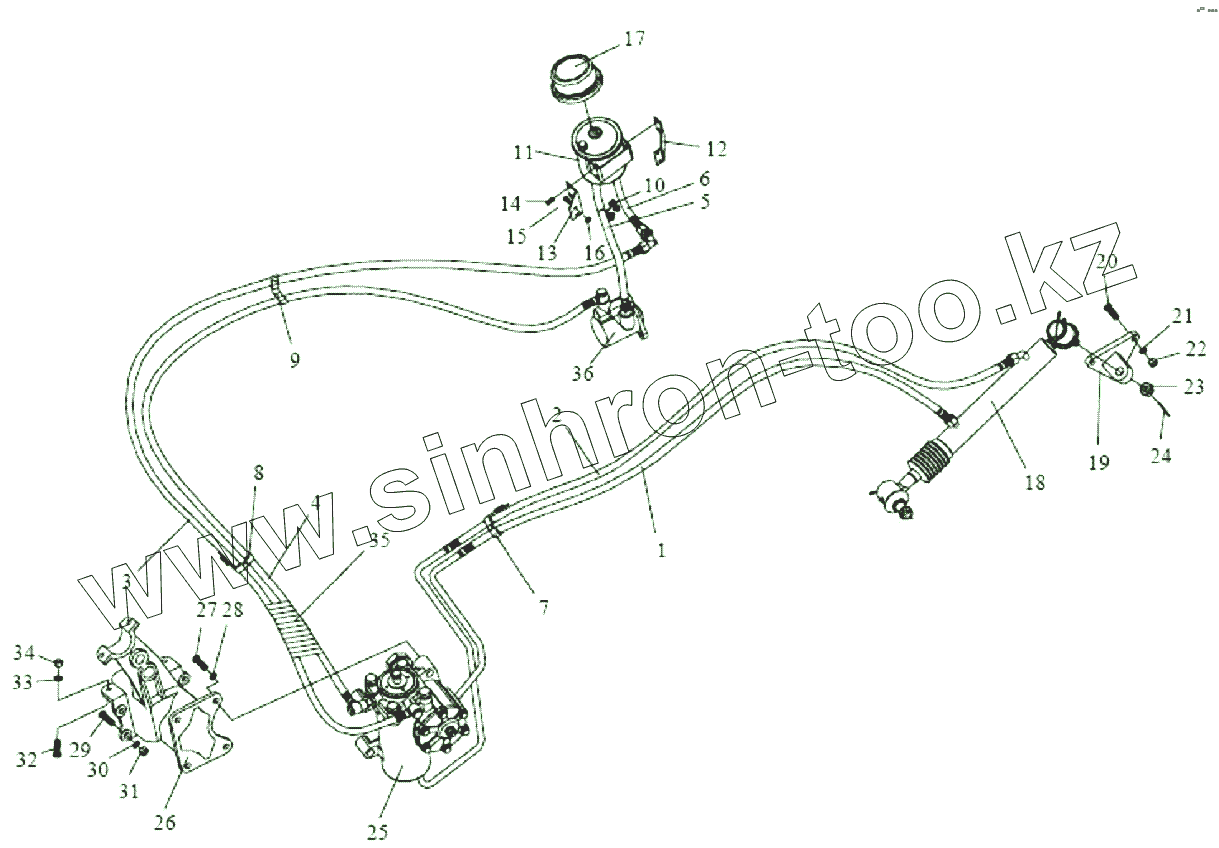

Каталог запасных частей к технике: FAW Altay-3310. ПРОВОДКА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1501225 | CQ1501225 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| S3406111-333 | S3406111-333 | Скоба (кронштейн) | |
| CQ1500845 | CQ1500845 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| 3406028-1Н | 3406028-1Н | Крышка зажима | |
| CQ1500850 | CQ1500850 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| 3406111-317 | 3406111-317 | СКОБА (КРОНШТЕЙН) | |
| Q40312 | Q40312 | Пружинная шайба | |
| CQ34012 | CQ34012 | Гайка | |
| CQ1461025 | CQ1461025 | Болт | |
| CQ34010 | CQ34010 | Гайка | |
| 3406112-209 | 3406112-209 | СКОБА (КРОНШТЕЙН) | |
| CQ1500825 | CQ1500825 | Болт | |
| Q40308 | Q40308 | Пружинная шайба | |
| CQ34008 | CQ34008 | Гайка | |
| 3407024-26D | 3407024-26D | Уплотнительная прокладка гидравлического насоса | |
| S3406028-333 | S3406028-333 | Крышка зажима | |
| 3406022-91 | 3406022-91 | Пустотелый болт | |
| 3406322А8Е | 3406322А8Е | Комбинированная уплотнительная шайба | |
| 3406022-91 | 3406022-91 | Пустотелый болт | |
| 3406322А8Е | 3406322А8Е | Комбинированная уплотнительная шайба | |
| 3406117А8Е | 3406117А8Е | Угловой шарнир трубы | |
| CQ35320 | CQ35320 | Гайка | |
| 3406322А8Е | 3406322А8Е | Комбинированная уплотнительная шайба | |
| 3406022-91 | 3406022-91 | Пустотелый болт | |
| S3406424-318 | S3406424-318 | Соединение, впуск жидкости | |
| 3406322А8Е | 3406322А8Е | Комбинированная уплотнительная шайба | |
| 3406022-91 | 3406022-91 | Пустотелый болт | |
| CQ1500850 | CQ1500850 | Болт | |
| 3406321А8Е | 3406321А8Е | Комбинированная уплотнительная шайба | |
| 3406021-91 | 3406021-91 | Пустотелый болт | |
| 1 | 2S3406560-333 | Узел трубки высокого давления №2 | |
| 2 | 2S3406510-333 | Узел трубки высокого давления №1 | |
| 3 | 2S3406405-318 | Узел трубки низкого давления №1 | |
| 4 | 2S3406030-318 | Узел шланга высокого давления. | |
| 5 | S3406010-70X | Узел трубки впуска жидкости | |
| 6 | S3406440-70X | Узел трубки возврата | |
| 7 | S3406029-333 | Зажим | |
| 8 | 3406029-1Н | Зажим | |
| 9 | 3726114-01 | Зажим | |
| 10 | 3406018-209 | Зажим | |
| 11 | 3408010А8Е | Узел бачка для жидкости усилителя руля | |
| 12 | 3408017-318 | Заднее крепление | |
| 13 | 3408016-318 | Переднее крепление | |
| 14 | CQ1420820 | Болт | |
| 15 | CQ1420820 | Болт | |
| 16 | CQ34008 | Гайка | |
| 17 | 3408012А8Е | Пылезащитная крышка | |
| 18 | S3409010-Y05 | Вспомогательный цилиндр и шарнир | |
| 19 | S3409016-333 | Скоба (кронштейн) | |
| 20 | CQ1501450 | Болт | |
| 21 | Q40314 | Пружинная шайба | |
| 22 | CQ34014 | Гайка | |
| 23 | CQ38720 | Гайка | |
| 24 | Q5004040 | Шплинт | |
| 25 | S3411010-252 | Узел усилителя руля | |
| 26 | 3403016-240 | Крепление | |
| 27 | CQ1512040 | Шестигранный болт | |
| 28 | Q40320 | Пружинная шайба | |
| 29 | CQ1501645 | Болт | |
| 30 | Q40316 | Пружинная шайба | |
| 31 | CQ34016 | Гайка | |
| 32 | CQ1501445 | Болт | |
| 33 | Q40314 | Пружинная шайба | |
| 34 | CQ34014 | Гайка | |
| 35 | 350623-271 | Защитное кольцо | |
| 36 | 3407020-333 | Узел насоса усилителя руля |
