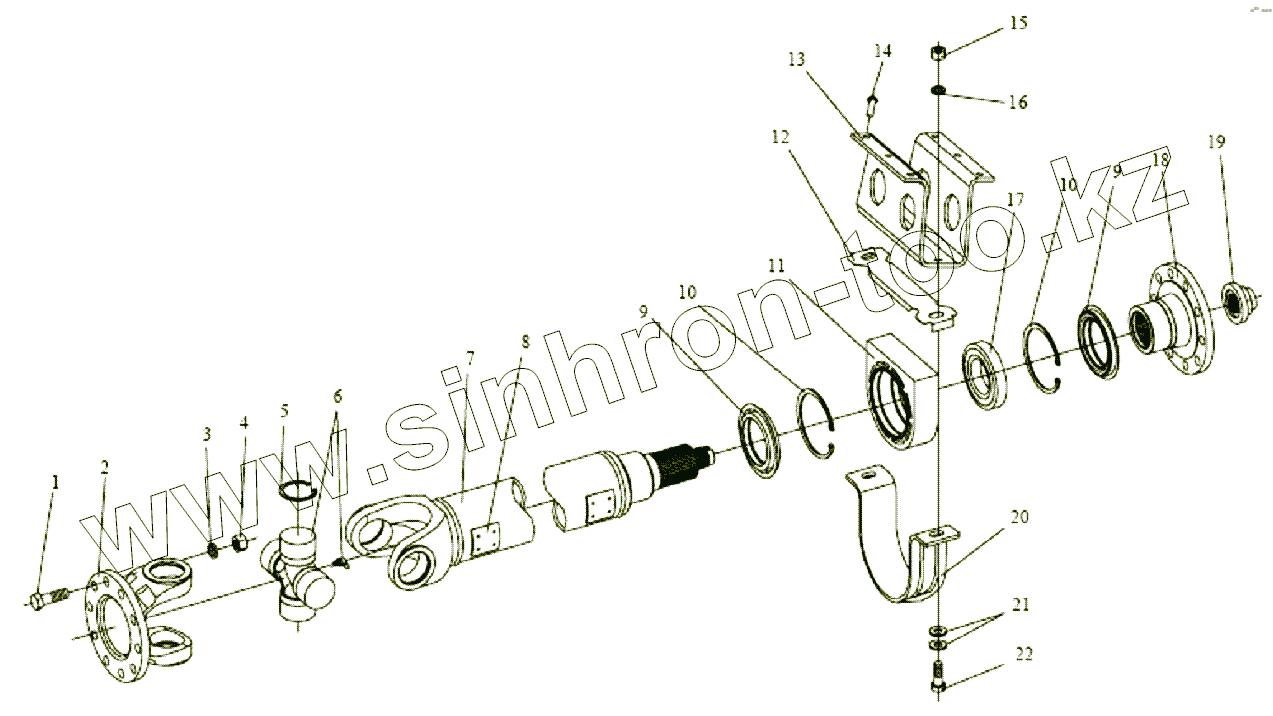

Каталог запасных частей к технике: FAW Altay-3310. Промежуточный вал средней оси
S2206010A168X
1
2
3
4
5
5
5
5
5
5
5
6
7
8
8
8
8
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| S2206010A168X | S2206010A168X | Промежуточный вал и опора | |
| 1 | 2202013-5Н | Болт | |
| 2 | 2205023-293 | Фланцевая вилка | |
| 3 | Q40316 | Пружинная шайба | |
| 4 | CQ34116 | Гайка | |
| 5 | 2205041С6Н | Пружинное стопорное кольцо | |
| 5 | 2205042С6Н | Пружинное стопорное кольцо | |
| 5 | 2205043С6Н | Пружинное стопорное кольцо | |
| 5 | 2205044С6Н | Пружинное стопорное кольцо | |
| 5 | 2205046С6Н | Пружинное стопорное кольцо | |
| 5 | 2205047С6Н | Пружинное стопорное кольцо | |
| 5 | 2205048С6Н | Пружинное стопорное кольцо | |
| 6 | 2205030С6Н | Крестовина и игольчатый подшипник | |
| 7 | S2206015A168X | Труба промежуточного вала, приваренная вилка и труба гильзы шлицевого вала | |
| 8 | 2205079С6Н | Балансировочная пластина | |
| 8 | 2205078С6Н | Балансировочная пластина | |
| 8 | 2205077С6Н | Балансировочная пластина | |
| 8 | 2205076С6Н | Балансировочная пластина | |
| 8 | 2205073С6Н | Балансировочная пластина | |
| 8 | 2205072С6Н | Балансировочная пластина | |
| 8 | 2205071С6Н | Балансировочная пластина | |
| 8 | 2205074С6Н | Балансировочная пластина | |
| 9 | 2206145С6Н | Уплотнение | |
| 10 | Q430110 | Пружинное стопорное кольцо | |
| 11 | 2206115С6Н | Опорное кольцо | |
| 12 | 2206117С6Н | Нажимная пластина | |
| 13 | S2206157-333 | Подвесная пластина | |
| 14 | Q4501028 | Заклёпка | |
| 15 | CQ34114 | Гайка | |
| 16 | Q40314 | Пружинная шайба | |
| 17 | 6212-2RS | Подшипник | |
| 18 | 2206036С6Н | Фланец | |
| 19 | 1701471-11 | Контргайка | |
| 20 | 2206116C6H | Кронштейн подшипника | |
| 21 | Q40114 | Шайба | |
| 22 | CQ1611440T | Шестигранный болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
