Каталог запасных частей к технике: FAW Altay-3310. ПЕРЕХОДНЫЙ РЫЧАГ №2

Тип техники

Марка

Модель

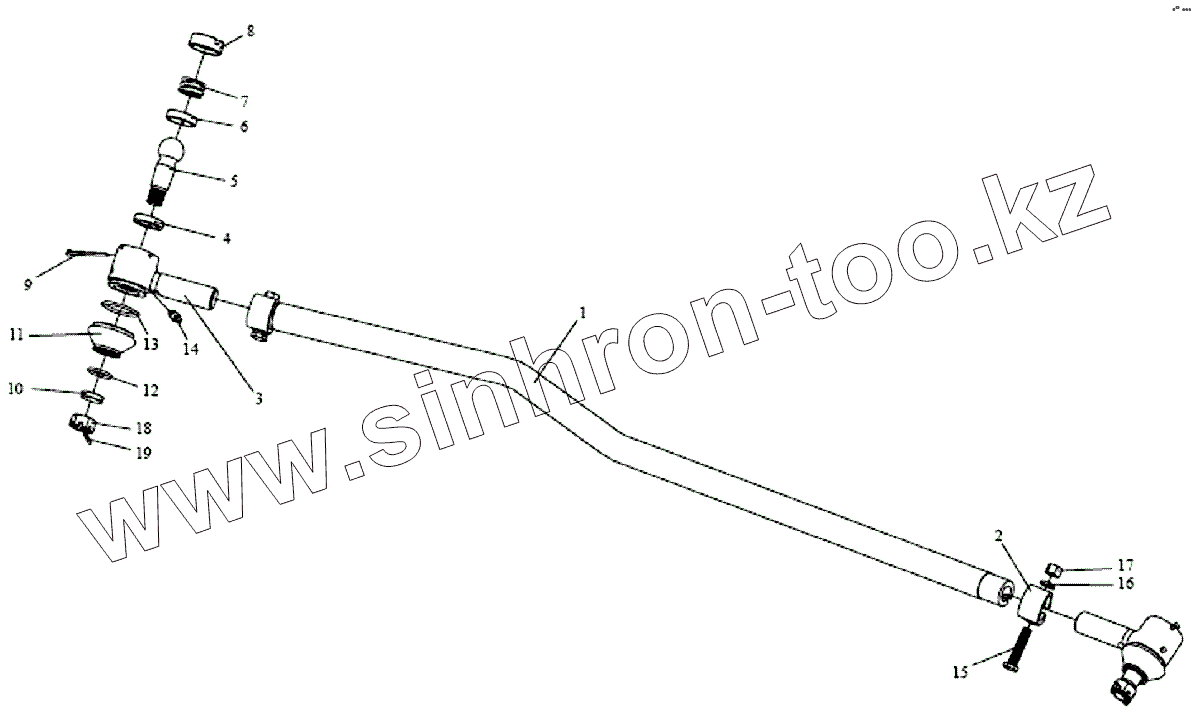

Схема

S3003045-333

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
3003025-252	3003025-252		Узел шарнира
S3003045-333	S3003045-333		Узел переходного рычага №2
1	3003047-333		Переходный рычаг №2
2	3003056-8E		Обод
3	3003024-252		Шарнир
4	3003067-8E		Верхняя шаровая камера
5	3003032-15		Шаровой палец
6	3003066-8E		Нижняя шаровая камера
7	3003068-01		Пружина
8	3003069-01		Резьбовая заглушка
9	Q5005080		Шплинт
10	3003074-15		Фиксированная гильза
11	3003071-8E		Крышка уплотнителя
12	3003077-15		Верхняя пружина
13	3003076-8E		Нижняя пружина
14	CQ70001		Масленка
15	CQ1501255		Болт
16	Q40312		Пружинная шайба
17	CQ34012		Гайка
18	CQ38720		Гайка
19	Q5004040		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
