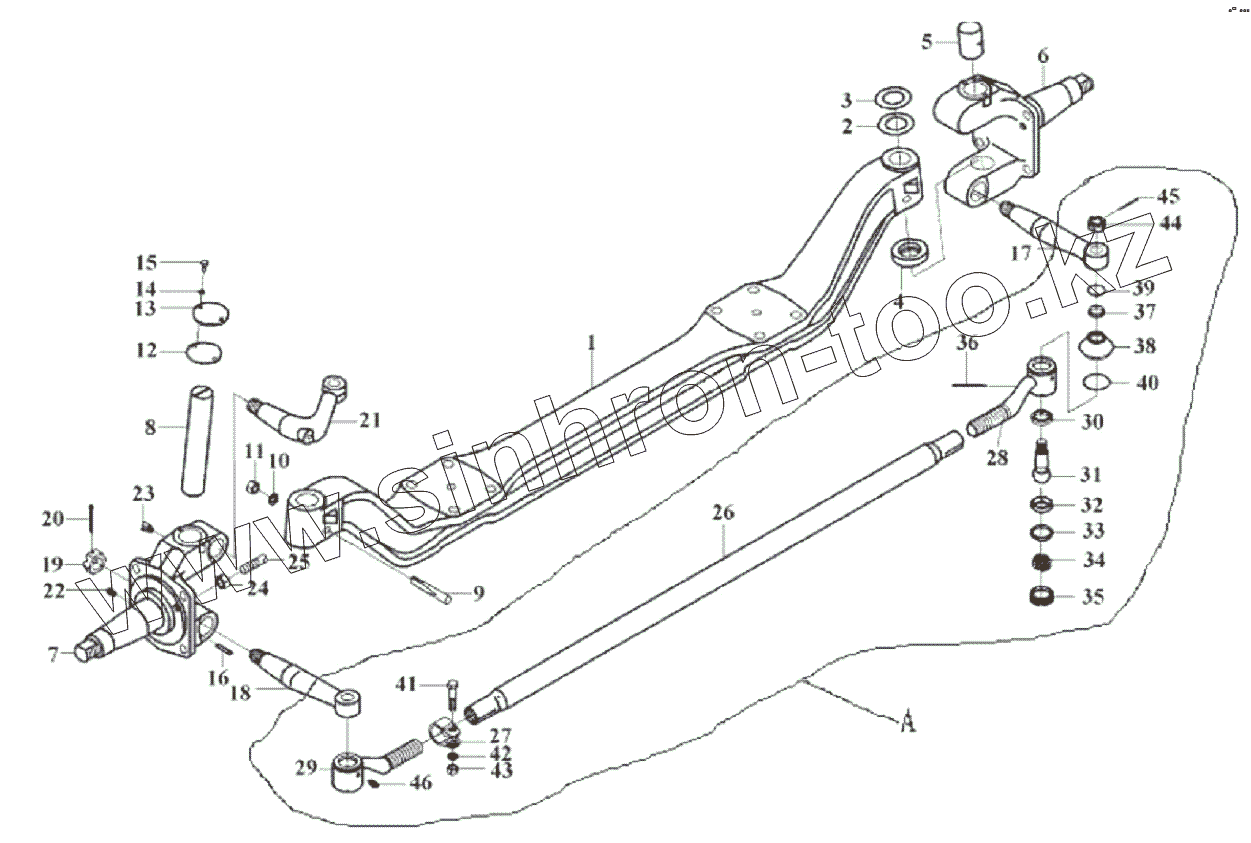

Каталог запасных частей к технике: FAW Altay-3310. ПЕРЕДНЯЯ ОСЬ И СОЕДИНИТЕЛЬНАЯ РУЛЕВАЯ ТЯГА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3003060-8E | 3003060-8E | Узел правого шарнира | |
| 3003055-8E | 3003055-8E | Узел левого шарнира | |
| 3003050-8N | 3003050-8N | Узел поперечной рулевой тяги | |
| 3000010-328 | 3000010-328 | Узел передней оси | |
| 1 | 3001011-328 | Передняя ось | |
| 2 | 3001042-8N | Регулировочная шайба | |
| 3 | 3001041-8N | Шайба | |
| 4 | 917/45.1 ZSV | Упорный подшипник | |
| 5 | 3001026-8N | Втулка, поворотный кулак | |
| 6 | 3001022-106 | Правый поворотный кулак | |
| 7 | 3001021-106 | Левый поворотный кулак | |
| 8 | 3001044-8N | Палец с шаровым наконечником, поворотный кулак | |
| 9 | 3001046-12 | Конический стопорный штифт | |
| 10 | Q40314 | Пружинная шайба | |
| 11 | CQ34014 | Гайка | |
| 12 | 3001048-8N | Прокладка уплотнения | |
| 13 | 3001047-8N | Верхняя пластина | |
| 14 | Q40308 | Пружинная шайба | |
| 15 | CQ1500816 | Болт | |
| 16 | Q5510832 | Шпонка | |
| 17 | 3001032-8NA1 | Правый рычаг поворотного кулака | |
| 18 | 3001031-8NA1 | Левый рычаг поворотного кулака | |
| 19 | CQ38730 | Шестигранная гайка | |
| 20 | Q5006060 | Шплинт | |
| 21 | 3001034-8N | Верхний рычаг поворотного кулака | |
| 22 | CQ70145 | Смазочный патрубок | |
| 23 | CQ70001 | Масленка | |
| 24 | CQ34116 | Гайка | |
| 25 | 3001036-01 | Стойка | |
| 26 | 3003054-8N | Поперечная рулевая тяга | |
| 27 | 3003056-8E | Обод | |
| 28 | 3003062-8E | Правый шарнир | |
| 29 | 3003061-8E | Левый шарнир | |
| 30 | 3003067-8E | Верхняя шаровая камера | |
| 31 | 3003032-15 | Шаровой палец | |
| 32 | 3003066-8E | Нижняя шаровая камера | |
| 33 | 3003079-8E | Ограничительное кольцо пружины | |
| 34 | 3003068-01 | Пружина | |
| 35 | 3003069-01 | Резьбовая заглушка | |
| 36 | Q5005080 | Шплинт | |
| 37 | 3003074-15 | Фиксированная гильза | |
| 38 | 3003071-8E | Крышка уплотнителя | |
| 39 | 3003077-15 | Верхняя пружина | |
| 40 | 3003076-8E | Нижняя пружина | |
| 41 | CQ1501255 | Болт | |
| 42 | Q40312 | Пружинная шайба | |
| 43 | CQ34012 | Гайка | |
| 44 | CQ38720 | Гайка | |
| 45 | CQ5004040 | Шплинт | |
| 46 | CQ70001 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
