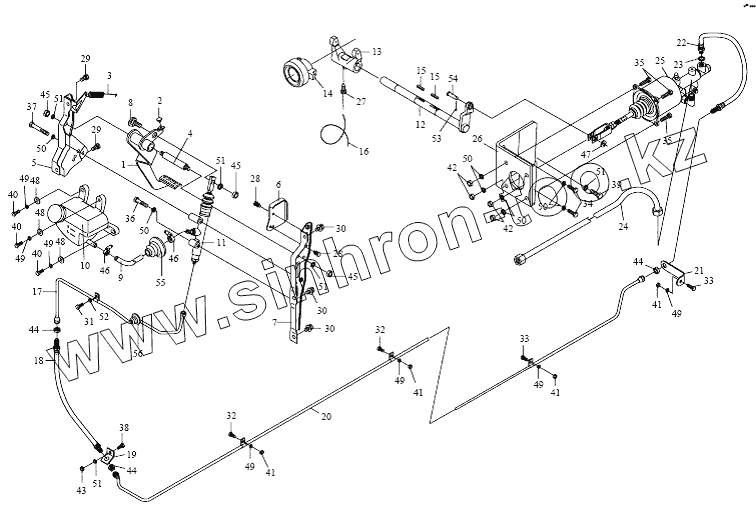

Каталог запасных частей к технике: FAW Altay-3310. Механизм управления сцеплением
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
30
31
32
32
33
33
34
35
35
36
37
38
39
40
40
40
41
41
41
41
42
42
43
44
44
44
45
45
45
46
46
47
48
48
48
49
49
49
49
49
49
49
50
50
50
50
50
51
51
51
51
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1602037-50 | 1602037-50 | Гильза педали сцепления | |
| 3754030A8E | 3754030A8E | Переключатель | |
| 1 | 1602015-1H | Педаль и втулка сцепления | |
| 2 | 1602038-50 | Верхний ограничитель | |
| 3 | 1602039-1H | Возвратная пружина | |
| 4 | 1602041-50 | Вал педали сцепления | |
| 5 | 1602045E5H | Опора педали сцепления | |
| 6 | 1602070-240 | Деталь левого кронштейна | |
| 7 | 1602085E5H | Правая опора педали сцепления | |
| 8 | 1602091-50 | Винт | |
| 9 | 1602096-240 | Шланг основного цилиндра | |
| 10 | 1602100-240 | Деталь маслоуловителя | |
| 11 | 1602110-271 | Основной цилиндр сцепления | |
| 12 | 1602125-271 | Шток и рычаг вилки расцепления | |
| 13 | 1602121-5H | Вилка расцепления | |
| 14 | 16021300A169 | Подшипник расцепления | |
| 15 | Q5510622 | Шпонка | |
| 16 | Q50510250 | Стальной провод | |
| 17 | 1602210-300 | Передний маслопровод | |
| 18 | 1602215-317 | Передний шланг сцепления | |
| 19 | 1602218-240 | Кронштейн крепления переднего шланга | |
| 20 | S1602225-168X | Задний маслопровод сцепления | |
| 21 | 1602233-271 | Кронштейн крепления заднего шланга | |
| 22 | 1602235-271 | Задний шланг сцепления | |
| 23 | 1602242-91 | Сальник уплотнителя | |
| 24 | S1602260-168X | Воздуховод | |
| 25 | S1602300A66X | Усилитель сцепления | |
| 26 | S1602310A66X | Кронштейн усилителя | |
| 27 | 1702124-11 | Винт | |
| 28 | CQ1420816 | Болт | |
| 29 | CQ1421020 | Болт | |
| 30 | CQ1461020 | Болт | |
| 31 | CQ1500816 | Болт | |
| 32 | CQ1500820 | Болт | |
| 33 | CQ1500825 | Болт | |
| 34 | CQ1501025 | Болт | |
| 35 | CQ1501035 | Болт | |
| 36 | CQ1501045 | Болт | |
| 37 | CQ1501065 | Болт | |
| 38 | CQ1501220 | Болт | |
| 39 | CQ1501225 | Болт | |
| 40 | CQ1740816 | Болт | |
| 41 | CQ34008 | Гайка | |
| 42 | CQ34010 | Гайка | |
| 43 | CQ34012 | Гайка | |
| 44 | CQ34112 | Гайка | |
| 45 | CQ35312 | Гайка | |
| 46 | CQ67616 | Хомут | |
| 47 | Q40112 | Пружинная шайба | |
| 48 | Q40208 | Шайба | |
| 49 | Q40308 | Пружинная шайба | |
| 50 | Q40310 | Пружинная шайба | |
| 51 | Q40312 | Пружинная шайба | |
| 52 | Q40408 | Пружинная шайба | |
| 53 | QQ5004025 | Шплинт | |
| 54 | Q5101232 | Плоский штифт | |
| 55 | 1602097В109 | Уплотнительный колпачок | |
| 56 | 1 602213-271 | Уплотнительный колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
