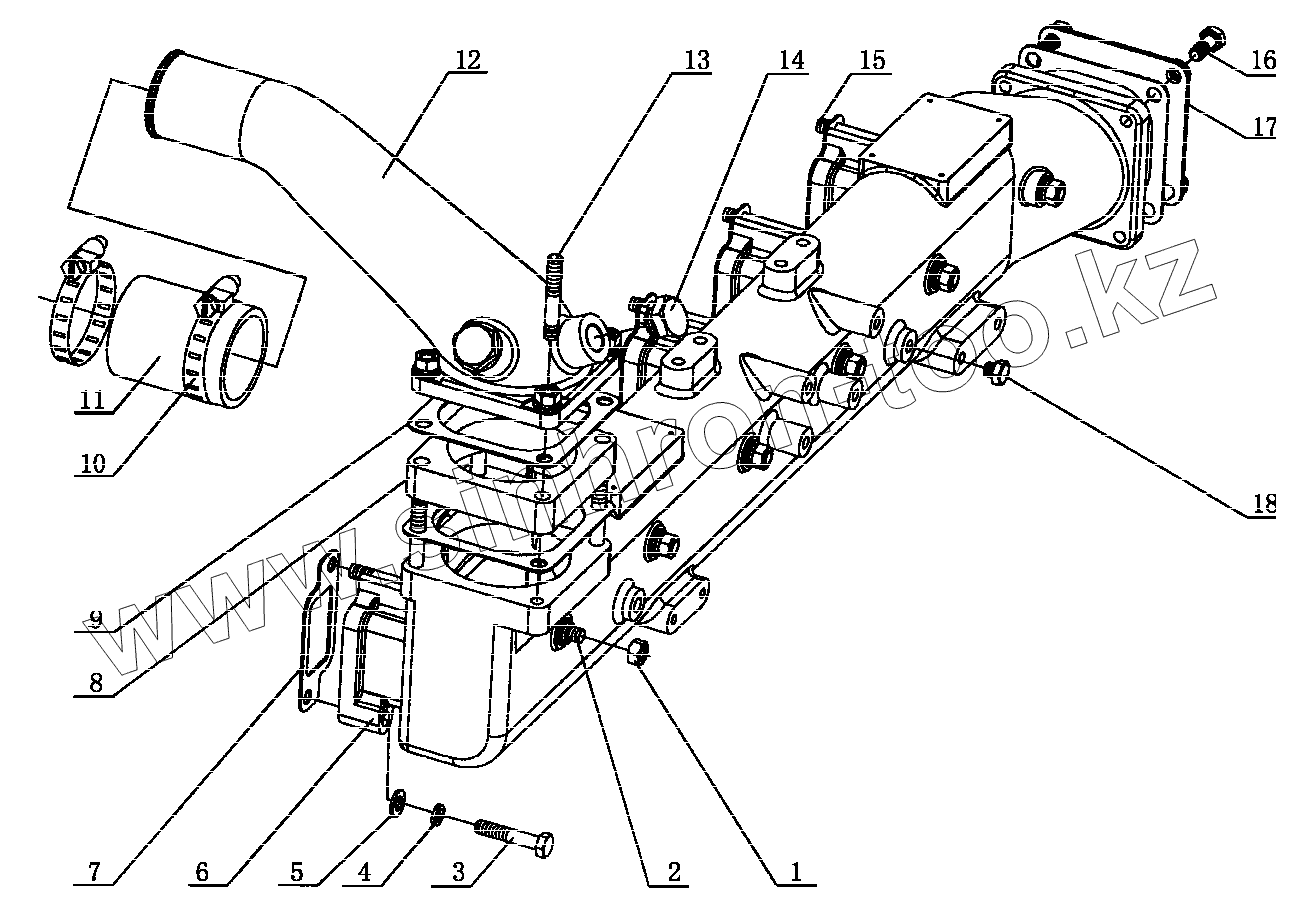

Каталог запасных частей к технике: FAW Altay-3310. М3000-1008100А Части всасывающего водопровода

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Q340B10		Гайка М10
2	Q12010170		Штифт М10х170
3	Q150B1050		Болт М10x50
4	Q40310		Пружинная шайба
5	Q40110		Шайба
6	М3000-1008101Е		Всасывающий трубопровод
7	М3000-1008104А		Сальник всасывающего трубопровода
8	М3000-1008112		Блок
9	А3100-1008016		Сальник всасывающего патрубка
10	Q67683		Зажим 83
11	М3000-1008103		Шланг муфты
12	М3001-1008102		Всасывающий патрубок
13	Q1201060		Штифт М10x60
14	Q617B20		Резьбовая пробка М20х1.5
15	Q12010180		Штифт М10х170
16	Q150B1025		Болт
17	L3000-1008019		Крышка
18	Q617B10		Резьбовая пробка М10x1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
