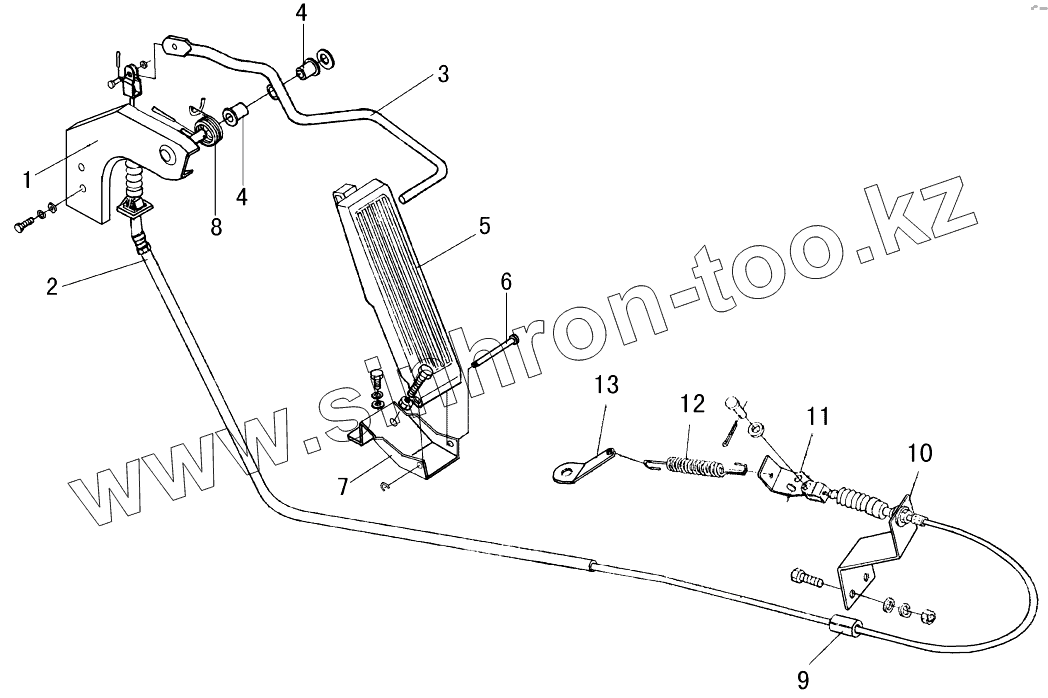

Каталог запасных частей к технике: DongFeng EQ-1074. Педаль управления акселератором
1
2
3
4
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q40106 | Q40106 | Плоская шайба | |
| Q340В06 | Q340В06 | Гайка | |
| Q350В08 | Q350В08 | Гайка шестигранная низкая | |
| 11V66-08016 | 11V66-08016 | Ограничитель | |
| Q510В0614 | Q510В0614 | Ось | |
| 11V66-08010 | 11V66-08010 | Педаль акселератора в сборе | |
| Q40112 | Q40112 | Плоская шайба | |
| Q40106 | Q40106 | Плоская шайба | |
| Q40106 | Q40106 | Плоская шайба | |
| Q40106 | Q40106 | Плоская шайба | |
| Q340В06 | Q340В06 | Гайка | |
| Q40106 | Q40106 | Плоская шайба | |
| Q40108 | Q40108 | Плоская шайба | |
| Q40306 | Q40306 | Пружинная шайба | |
| Q40306 | Q40306 | Пружинная шайба | |
| Q40306 | Q40306 | Пружинная шайба | |
| Q40308 | Q40308 | Пружинная шайба | |
| Q500В1620 | Q500В1620 | Шплинт | |
| Q500В2530 | Q500В2530 | Шплинт | |
| Q150В0616 | Q150В0616 | Болт | |
| Q150В0614 | Q150В0614 | Болт | |
| Q150В0830 | Q150В0830 | Болт | |
| Q150В0820 | Q150В0820 | Болт | |
| Q150В0620 | Q150В0620 | Болт | |
| 1 | 11V66-08030-А | Кронштейн | |
| 2 | 11V65-08050 | Привод управления подачей топлива | |
| 3 | 11V66-08025-А | Тяга акселератора | |
| 4 | 11N-08036 | Пластиковая втулка | |
| 5 | 11QА-08011 | Педаль акселератора | |
| 6 | 11V66-08014 | Ось | |
| 7 | 11V66-08015-А | Кронштейн педали акселератора в сборе | |
| 8 | 11QА-08023 | Возвратная пружина | |
| 9 | NZ-66-120-1 | Нейлоновый хомут | |
| 10 | 11N-08081-В | Пластина регулировочная | |
| 11 | 11Q01-08091 | Пластина соединительная | |
| 12 | 11N-08044 | Возвратная пружина | |
| 13 | 11DS5-08096-А | Пластина опорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
