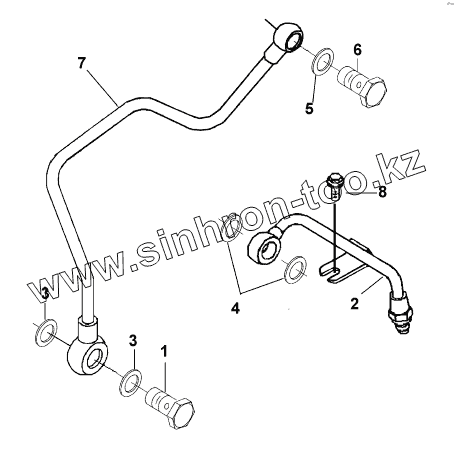

Каталог запасных частей к технике: DongFeng DFL-4251A. FT9190 Состав топливного трубопровода

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано DFL-3250A1-K09-003-01 (2007) DFL-3251A (2008) DFL-3251A Euro3 (2008) DFL-3251AW1 (2013) DFL-3251AW1 (2017) DFL-3251AXA Euro3 (2008) DFL-4181A (2008) DFL-4251A (2008) DFL-4251A8-T31R-931-02 (2011) DFL-4251AXA Euro3 (2014) DFL4251A-T04-930-00CA (2007) EQ-1074 (2006) L3251A3 (вар.) (2007)

Схема > Не выбрано 5000012-C0310-01 Кабина в сборе 5000K-C0300 Сварочное соединение кабины в сборе 5001A-C0300 Передняя подвеска кабины 5001B-C0300 Задняя подвеска кабины 5003A-C0302 Цилиндр подъема 5003B-C0300 Цилиндр подъема кабины 5005A-C0302 Масляный насос подъема 5005A-C0302 Масляный насос подъема 5101A-C0300 Сварочный соединительный напольный состав 5102B-C0101 Обивка пола 5205A-C0100 Стеклоочиститель в сборе 5206A-C0100 Уплотнители лобового стекла 5301C-C0100 Передняя панель с решеткой радиатора 5301E-C0100 Конструкция передней панели 5301J-C0300 Внешняя боковая пластина переднего обтекателя 5301P-C0100 Нижняя упорная плита переднего обтекателя 5303A-C0100 Сборная коробка для вещей на панели приборов 5305A-C0100 Рамка приборов 5305B-C0103 Панель приборов 5305C-C0100 Защитная панель пучка проводов 5401A-C0300 Сварочное соединение левой боковины 5401B-C0300 Сварочное соединение правой бокововины 5402A-C0205 Внутренняя отделка левой боковины 5402B-C0201 Внутренняя отделка правой боковины 5403A-C0101 Установка левого бокового окна 5403B-C0101 Установка правого бокового окна 5601A-C0300 Сварочное соединение задней панели кабыны 5602A-C0200 Внутренняя отделка задней панели кабины 5603A-C0100 Комплект установки заднего окна 5701A-C0300 Сварочное соединение крышы кабины 5702A-C0302 Внутренняя отделка крышы кабины 5703A-C0100 Люк крыши в сборе 5704A-C0300 Верхний вещевой ящик 5710B-C0300 Верхняя звукоизоляция 6101A-C0100 Дверь левая в сборе 6101B-C0100 Правая дверь в сборе 6101C-C0100 Амортизационное устройство двери кабины 6102A-C0104 Отделка передней левой двери 6102B-C0104 Отделка передней правой двери 6103A-C0100 Стекло левой двери 6103B-C0100 Стекло правой двери 6104A-C0100 Левый стеклоподъемник в сборе 6104B-C0100 Правый стеклоподъемник в сборе 6105A-C0100 Замок левой двери 6105B-C0100 Замок правой двери 6107A-C0100 Уплотнители левой двери 6107B-C0100 Уплотнители правой двери 6800A-C0100 Сиденье водителя 6900A-C0100 Сиденье пассажира 7600A-C0200 Спальное место 7600B-C0301 Верхнее спальное место 1109K-C0101 Труба подачи воздуха в кабину 8101A-C0100 Отопитель в сборе 8101B-C0100 Трубопроводы отопителя 8101C-C0104 Входной и выходной патрубок отопителя 8102A-C0100 Воздушный патрубок отопления 8103A-C0101 Вентиляционное оборудование 8105A-C0102 Компоновка охладителя 8108A-C0104 Патрубки кондиционера 8112A-C0101 Управление оборудованием кондиционера 3910A-C0100 Огнетушитель 5000F-C0100 Передняя эмблема 5000M-C0100 Применяемые заглушки в кабине 5001C-C0103 Наружный знак кабины—375PS 5001E-C0100 Наружный знак кабины—эмблема DongFeng (дорожный автомобиль) 5102J-C0104 Чехол рычага переключения скоростей 5103A-C0101 Вещевой ящик водителя 5103B-C0100 Вещевой ящик пассажира 5104B-C0100 Облицовка рулевой колонки 5109A-C0101 Напольный коврик в кабине 5110B-C0202 Теплоизоляционная накладка пола 5111B-C0200 Противовибрационная накладка пола 5810A-C0100 Ремень безопасности водителя 5810B-C0100 Ремень безопасности пассажира 7920A-C0101 Навигатор GPS 8201A-C0100 Внешнее левое боковое зеркало заднего вида 8201B-C0100 Внешнее правое боковое зеркало заднего вида 8201C-C0100 Установочная компоновка внешнего левого бокового зеркала заднего вида 8201D-C0100 Установочная компоновка внешнего правого бокового зеркала заднего вида 8201E-C0100 Внутреннее зеркало заднего вида 8203A-C0100 Пепельница 8204A-C0101 Солнцезащитный козырёк 8204B-C0300 Солнцезащитный навес 8205A-C0300 Оконная штора 8205B-C0300 Скользящая направляющая для оконной шторы 8211A-C0101 Наружный ручной поручень 8211B-C0100 Внутренний ручной поручень 8219A-C0101 Зеркало нижнего вида 8403A-C0300 Задний левый брызговик 8403B-C0302 Задний правый брызговик 8403C-C0100 Передний левый брызговик 8403D-C0100 Передний правый брызговик 8403E-C0200 Левый внутренний брызговик 8403F-C0200 Правый внутренний брызговик 8403G-C0200 Козырек левого колеса 8403H-C0200 Козырек правого колеса 8403J-C0200 Козырек левого колеса 8403K-C0200 Козырек правого колеса 8403L-C0300 Левая звукоизоляционная панель 8403M-C0100 Правая звукоизоляционная панель 8405A-0101 Левая подножка кабины 8405B-0101 Правая подножка кабины 8405C-0101 Левая подножка 8405D-C0101 Правая подножка 8406A-C0100 Передний бампер 8511A1-ZB7 Брызговик заднего колеса 1000020-E2701 Двигатель в сборе 1001B-T0500 Передняя подвескя двигателя 1001C-T0500 Задняя подвеска двигателя 1001H-T0900 Вспомогательная подвеска двигателя 1001E-T0500 Задняя подвеска двигателя 1001G-T0500 Передняя подвеска двигателя 1001J-T0500 Вспомогательная подвеска двигателя LA9028 Подвесная серьга двигателя AP9480 Таблички параметров BB9171 Блок цилиндров BB9213 Соединение трубопровода блока цилиндров BB9216 Охлаждающий трубопровод блока цилиндров BB9881 Блок шестерёночного картера BR9239 Блок вентиляции картера CC9297 Компоновка охлаждающих трубопроводов компрессора CF9118 Компоновка привода кондиционера CF9148 Компоновка кондиционера CH9087 Компоновка вспомогательного патрубка охлаждающей жидкости CL9079 Первый передний подшипник коробки передач CP9590 Блок компрессора DA9155 Блок гасителя крутильных колебаний EA9089 Массовый провод EB9051 Пнемовыпускной тормозной блок EC9702 Термостат EE9293 Генератор EH9591 Компоновка деталей для установки генератора EM9223 Компоновка кронштейна передней подвески двигателя EO9104 Датчик тахометра в сборе FW9782 Маховик FW90025 Компоновка деталей для установки маховика GG9804 Компоновочные детали для установки шестерёнчатого картера GG9806 Крышка шестерёнчатого картера FE9043 Блок соединительных патрубков компенсационного нагнетателя HC9046 Компоновочные детали для установки отопления IC9450 Компоновка соединителя воздухозаборника IM9101 Впускной коллектор LC9765, LF9130 Маслоохладитель и масляный фильтр LF9130 Масляный фильтр LG90191 Масляный щуп LP9724 Масляный насос OB9363 Маслозаправочная компоновка цилиндра OB9377 Маслозаправочная компоновка цилиндра OP9337 Поддон картера PA9001 Блок шкива приводного приспособления PP40388 Блок конструктивных элементов двигателя PP98671 Компоновка турбокомпрессора PP98698 Компоновка трубопроводов форсунок PP98993 Трубопровод крышки цилиндра RL9774 Составные детали коромысла RP9042 Газоотводящий штуцер двигателя SD9113 Блок датчика температуры воды SD9169 Блок датчика сигнала давления масла SM9772 Блок стартера и его крепление TB91272 Установка турбокомпрессора TK9022 Моментный охлаждающий преобразователь TP97236 Блок трубопровода турбокомпрессора VC9775 Состав крышки клапанов 1311D-T0500 Блок циклического трубопровода для удаления воздуха из двигателя 1108A-C0100 Педаль акселератора 1108C-C0100 Компоновка привода акселератора 1108E-T0500 Трос управления акселератором 1108J-C0100 Механизм управления акселератором холостого хода в сборе 1101B-T0400 Установка топливного бака 1101F-T0400 Компоновка топливного бака 1104A-T0400 Топливная магистраль для подачи топлива 1104B-T0400 Тоиливная магистраль для подачи топлива 1104C-T0400 Тоиливная магистраль возврата топлива 1105B-T0400 Установка топливного фильтра грубой очистки 1108K-T0500 Крепление акселератора 1108N1-09 Крепление вспомогательного троса управления 1109A1-ZD2A Воздухоочиститель 1109B1-ZD10 Компоновка держателя воздухоочистителя 1109C-T0500 Пневматические входные трубы от воздушного фильтра до двигателя 1109J1-ZD2A Сигнализатор засоренности воздушного фильтра 1109L-T0500 Воздушные патрубки компрессора 1118A1-ZB6 Промежуточный охладитель воздуха 1118B1-ZB6 Крепеж промежуточного охладителя 1118C1-ZB7C Соединитель промежуточного охладителя и крепежные детали 1119A1-ZB3 Топливный фильтр предварительной очистки FF9688 Топливные фильтры FF9689 Соединительные патрубки топливного фильтра FH9413 Кожух маховика FP90370, FP90591 Топливный насос высокого давления и его крепление FP90545 Топливный насос FS9891 Насос топливоподкачивающий в сборе FT9190 Состав топливного трубопровода FV9387 Компоновка электромагнитного клапана-отсекателя MS9067 Компоновка управления акселератором 1201A-T0900 Глушитель 1201B-T0900 Крепеж глушителя 1203A-T0900 Впускная труба глушителя 1203G-T0500 Выпускной соединительный патрубок турбокомпрессора 1204A-T0900 Компоновка теплоизоляции выпускной системы FA9310 Компоновка привода вентилятора FA9739 Компоновка привода вентилятора WF9094 Компоновка водяного фильтра WI9145 Соединительный патрубок впуска воды WO9052 Соединительный патрубок выпуска воды WP9101 Компоновка водяного насоса WP9916 Натяжной ролик ремня WP9963 Ремень водяного насоса 1301A2-ZB6 Компоновка радиатора 1302A-T0500 Крепеж радиатора 1303A-T0500 Входной и выходной патрубки водяного радиатора 1308A-T0500 Блок вентилятора 1308B-T0500 Крепеж вентилятора 1309A-T0500 Диффузор вентилятора 1309B-T0500 Воздухоотражатель вентилятора 1311A-T0500 Расширительный бачок 1311B1-ZD10 Крепеж расширительного бачка 1602D-C0100 Педаль сцепления 1604A-C0100 Группа цилиндра сцепления 1606A-C0100 Бачок сцепления 1606C-C0100 Трубопроводы системы сцепления 1601A-T0500 Блок сцепления ZB7C0-DC12J-05 Корпус сцепления 1601E-T0400 Крепление кожуха сцепления 1606D-T0404 Стальные патрубки системы сцепления 1606E-T0404 Гибкие патрубки в системе сцепления 1608A-T0400 Компоновка пневмогидроусилителя сцепления 1608C-T0400 Впускная трубка пневмогидроусилителя сцепления 1700010-ZB7C0 КПП в сборе 1703C5-ZD2A Кронштейн управления коробкой передач ZB7C0-DC12J-01 Первичный и вторичный вал в сборе ZB7C0-DC12J-02 Промежуточный вал ZB7C0-DC12J-03 Вспомогательный вал ZB7C0-DC12J-04 Блок управления КПП ZB7C0-DC12J-06 Корпус КПП ZB7C0-DC12J-07 Задняя крышка ZB7C0-DC12J-08 Верхняя крышка 1703A-T0900 Рычаг переключения передач 1703B-T0900 Тяга переключения передач 1703F-T0900 Одинарная тяга управления коробкой передач 1703U-T0400 Трубопровод управления коробкой передач 1712A-T0501 Маслоохладитель 1712B-T0501 Трубопровода маслоохладителя 2201A-T0400 Карданный вал 2202ZB7A-010 Карданный вал с шлицевой вилкой в сборе 2201010-T0400 Карданный вал с шлицевой вилкой в сборе 3000010-T0500 Передний мост в сборе 3001A3-ZB6 Компоновка переднего моста 3103A-T0500 Передняя ступица и тормозной барабан 3303A4-ZB6 Поперечная рулевая тяга 3501A-ZB1E0 Тормозной механизм передний левый 3501B-ZB1E0 Тормозной механизм передний правый 2400010-T0400 Система заднего моста 3502A-T0400 Тормозной механизм задний левый 3502B-T0400 Тормозной механизм задний правый 2402ZB7D-010 Главный редуктор заднего моста и дифференциал с коническими шестернями 2500010-ZB7D1 Система среднего моста 3503A-ZB700 Тормозной механизм средний левый 3503B-ZB700 Тормозной механизм средний правый 2502ZB7D-010 Главный редуктор среднего моста ZAS03B-T0400 Компоновка деталей среднего и заднего моста 2800010-T0400 Рама и кронштейны в сборе 2801I-T0700 Передняя поперечина рамы 2801P-T0800 Балансирная подвеска поперечины 2801Q-T0800 Задняя поперечина рамы 2806A-T0100 Передний сцепной крюк 2831A-T0800 Дополнительная поперечина 2831B-T0800 Третья поперечина 2901A3-01 Пластина крышки (узел агрегата) 2901B3-ZB6 Стремянка рессоры 2901C-T0400 Крепление подвески передней рессоры к раме 2901D3-01 Палец рессоры 2901E3-02 Серьга 2901H1-05 Верхний штифт и крепление амортизатора 2901I3-ZD10 Нижний кронштейн и нижний штифт амортизатора 2901J1-02 Соединительная серьга амортизатора 2902S1-ZB8A Ограничительный блок в сборе 2904A-T1400 Пластина крышки балансирной подвески 2904C-T0801 Балансирная подвеска рамы прицепа 2904F-T0800 Установка балансирной подвески 2906A-T0500 Передняя тяга поперечной устойчивости 2912A3-ZB6 Передняя рессора 2913A3-ZB8A Задняя рессора 2921A2-02 Компоновка амортизатора 2931B-ZB700 Реактивная штанга 2701AC-01 Блок седла 2701B-ZB7E0 Работающая площадка 2701CC-ZD10 Кронштейн клапанов прицепа 2701DC-ZB7 Направляющая 3101A-T0400 Колесо в сборе 3103B-T0500 Гайки и подножное кольцо переднего колеса 3104B4-ZB3 Гайки заднего колеса 3105A8-ZD10 Держатель запасного колеса 3106A-ZB3 Удлиненный нипель 3401A-T0100 Рулевой механизм в сборе 3401B-T0100 Установка рулевого механизма 3405A-T0500 Трубопровод гидроусилителя 3410A1-07 Масляный бачок гидроусилителя 3412A-T0100 Продольная рулевая тяга 3412B-T0100 Рычаг рулевого механизма 2507B-ZB7C0 Механизм управления блокировкой дифференциала HD9161 Компоновка гидронасоса рулевого управления 3404A-C0101 Установка карданов рулевого управления 5104A-C0100 Рулевое колесо 3506001-T0402 Распределительная схема трубопроводов пневмотормоза 3513B-T0402 Передний воздушный рессивер 3513C-T0402 Задний воздушный ресивер 3513G-T0402 Передний и задний воздушный ресивер 3522B1-ZB7 Клапаны для прицепа 3525A-T0402 Однонаправленный клапан 3527B-ZB700 Дифференциальный клапан 3533A-T1400 Разгрузочный клапан 3451A-T0400 Горный тормоз 3542A-T0402 Технический индукционный клапан нагрузки 3542B-ZB700 Привод регулятора давления на заднюю ось 3543A-T0402 Воздухоосушитель 3550A-T0402 Передняя антиблокировочная система тормозов(ABS) 3550B-T0402 Задняя антиблокировочная система тормозов(ABS) 3504A-C0100 Педаль тормоза 3506R-C0301 Трубопровода ручного тормоза 3514A-C0100 Пневматический клапан тормоза 3517A-C0101 Ручной тормозной клапан 3631A-C0104 Элемент электроуправления антиблокировочной системой тормозов (ABS) 3638A-C0100 Сборный механизм управления по предупреждению 3704A-C0100 Замок зажигания 3714A-C0300 Потолочная лампа 3714D-C0100 Освещение подножки 3714G-C0301 Группа задних ламп для чтения 3714H-C0300 Передняя лампа для чтения 3721B-C0300 Воздушный сигнал 3722A-C0100 Коробка для групп предохранителей 3724D-C0322 Пучок проводов в кабине 3724J-C0301 Пучок проводов двери 3724K-C0301 Пучок проводов потолка кабины 3724M-C0301 Пучок проводов впереди кабины 3724N-C0101 Пучок проводов бампера 3724P-C0304 Пучок проводов днища кабины 3724Q-C0100 Пучок проводов днища кабины 3724R-C0301 Пучок проводов для чтения 3724Z-C0100 Защитная панель переднего пучка проводов 3725A-C0100 Прикуриватель 3726A-C0100 Боковой фонарь поворота 3726D-C0100 Осветитель поворота 3731A-C0100 Передняя габаритная лампа 3732A-C0100 Передние противотуманные фары 3735A-C0101 Реле 3735D-C0100 Реле проблеска 3735H-C0100 Соединительное реле пневмовыпускного тормоза 3735M-C0100 Реле стеклоочистителя 3735N-C0100 Реле кондиционера 3735Q-C0100 Реле DBR 3735S-C0100 Реле управления механизмом переключения скорости 3735W-C0100 Реле передних противотуманных фар 3735Y-C0100 Реле осветителя поворота 3747A-C0100 Омывателя лобового стекла 3750A-C0100 Группа выключателей на щитке 3750C-C0101 Выключатель подогрева 3750D-C0100 Выключателя дверной лампы 3750F-C0100 Выключатель межосевого дифференциала 3750H-C0100 Выключатель тормозной лампы и сцепления 3750I-C0100 Выключатель сцепления 3750J-C0101 Выключатель антиблокировочной системы тормозов (ABS) 3750R-C0100 Выключатель сцепления для механизма переключения скорости 3750T-C0100 Выключатель передних противотуманных фар 3750U-C0100 Выключатель заднего фонаря 3751X-C0100 Заглушка выключателя для зеркала заднего вида 3751Y-C0100 Заглушка клавишных выключателей на щитке 3763A-C0100 Отражатель 3772A-C0100 Передние комбинированные фары 3774A-C0100 Подрулевой выключатель 3775A-C0300 Автомагнитола 3819A-C0100 Звуковой сигнал 3621A-C0100 Элемент электроуправления механизма переключения скорости 3703A-T0900 Аккумулятор ST9344 Стартер 3721A6-ZD2A Электрический сигнал 3724A-T0402 Пучок проводов на раме 3724B-T0500 Электропровода источника тока 3724C6-01 Масса-земля 3724E-T0900 Пучок электропроводов двигателя 3729A6-ZB6 Задний осветитель 3735B-ZB7C0 Реле стартера 3736A6-01 Главный выключатель массы 3739A-T0100 Устройство подъема кабины 3754A6-ZD2A Электромагнитный клапан 3760A-T0400 Боковой указатель 3773A2-ZB6 Задний фонарь 3819B1-ZD2A Сигнализация предупреждения заднего хода 3824A6-03 Датчик скорости 3827A-T0800 Топливный датчик 3833A-ZB7C0 Датчик засоренности воздушного фильтра 3839A-T0500 Датчик уровня воды 3800A-C0116 Группа приборов 3816C-C0100 Датчик предупреждения пневматического давления 3902B1-06 Домкрат в сборе 3919B-T0500 Сумка инструментов

1

2

3

3

4

5

6

7

8

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3957290		Топливопроводный болт
2	C4929963		Сливной трубопровод
3	C3863988		Уплотнительная шайба
4	C3918188		Уплотнительная шайба
5	C3935171		Уплотнительная шайба
6	C4931051		Штуцерный болт
7	C4933294		Топливный возвратный трубопровод
8	Q1840612-0H1		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
