Каталог запасных частей к технике: DongFeng DFL-3251AXA Euro3. RT-11509G-03 Промежуточные валы

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

4

4

5

5

6

6

7

7

8

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

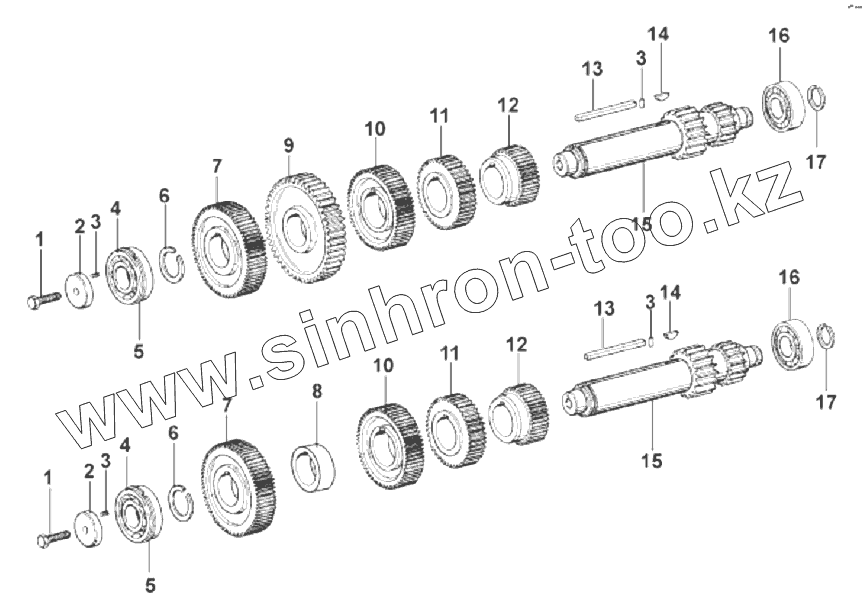

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB21-76		Болт M10
2	19668		Переднее кольцо промежуточного вала
3	Q5280514		Втулка пружинная разрезная
4	370309Y		Подшипник
5	C01021		Стопорное кольцо
6	19198		Стопорное кольцо промежуточного вала
7	19552		Подшипник вспомогательного выходного вала
8	C01025		Прокладка
9	C01026		Зубчатое колесо
10	16749		Шестерня третьей передачи
11	16751		Шестерня второй передачи
12	16753		Шестерня первой передачи
13	19673		Шплинт промежуточного вала
14	X-6-E		Сегментная шпонка
15	19549		Промежуточный вал
16	102308E		Подшипник
17	14317		Регулировочная прокладка заднего подшипника промежуточного вала

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
