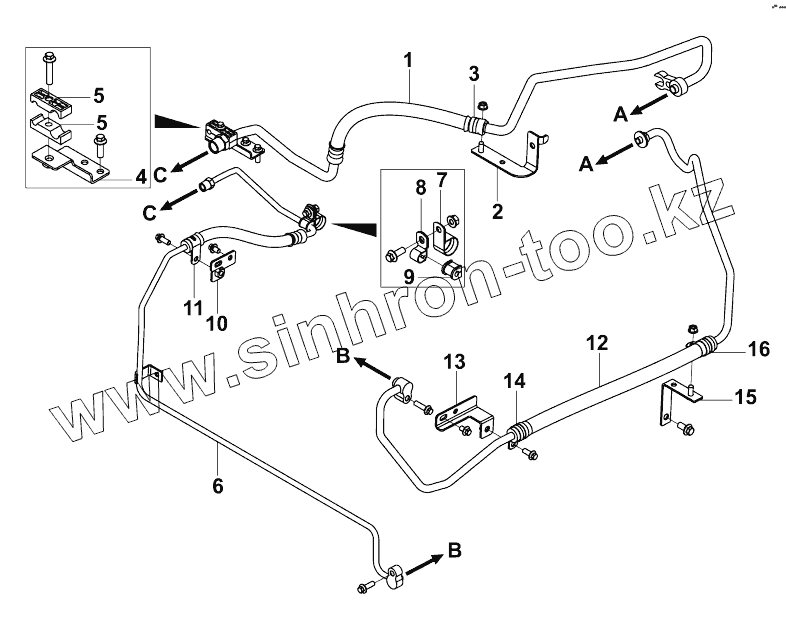

Каталог запасных частей к технике: DongFeng DFL-3251AW1. 8108A-C0124 Агрегат трубопровода кондиционера - машина

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
Q32008 Q32008 Гайка
Q32008 Q32008 Гайка
Q1841020 Q1841020 Болт
Q1840825 Q1840825 Болт
Q1840820 Q1840820 Болт
Q1840840 Q1840840 Bolt
Q1840812 Q1840812 Bolt
Q1840825 Q1840825 Болт
Q1840830 Q1840830 Болт
Q1840820 Q1840820 Болт
Q32008 Q32008 Гайка
Q1840820 Q1840820 Болт
Q1840812 Q1840812 Bolt
1 13083600 Трубопровод кондиционера в сборе-соединить к к входу компрессора
2 13085000 Кронштейн в сборе
3 10136000 Pipe clamp
4 11211000 Bracket assembly
5 10135100 Double-pipe clip
6 11210700 A/C pipe assembly connecting condenser outlet
7 10136000 Pipe clamp
8 10417500 Pipe clip
9 10417600 Pipe clip bushing
10 11131300 Bracket assembly
11 10136200 Pipe clamp
12 11210600 A/C Pipe assembly connecting compressor outlet
13 12603900 Кронштейн в сборе
14 10136100 Pipe clamp
15 12604000 Кронштейн в сборе
16 10136100 Pipe clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
