  5. 3506A-K21R1 Питающий воздухопровод тормозной системы

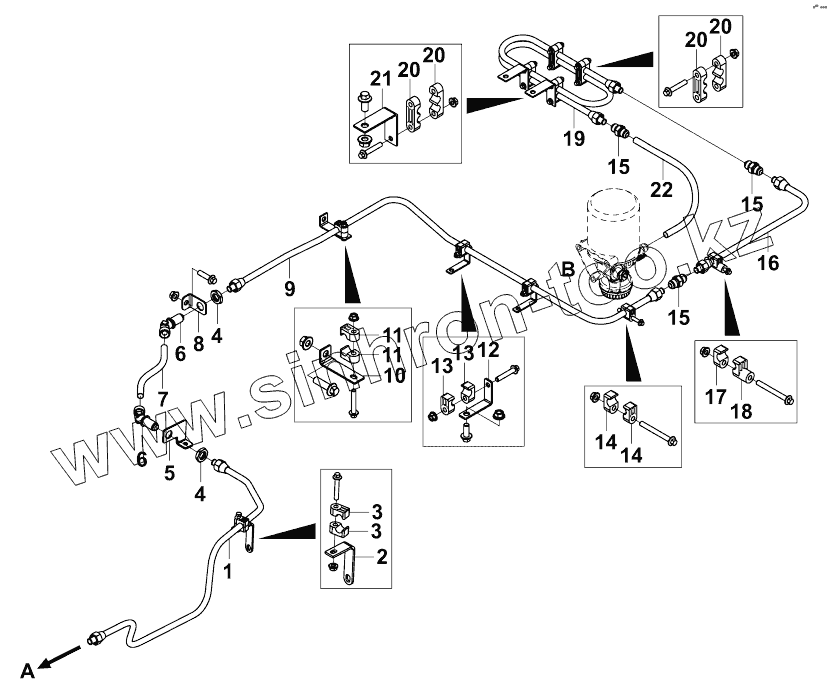

Каталог запасных частей к технике: DongFeng DFL-3251AW1. 3506A-K21R1 Питающий воздухопровод тормозной системы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
13
13
14
14
15
15
15
16
17
18
19
20
20
20
20
21
22
A
B
Позиция на иллюстрации Заводской номер детали Название детали
1 12303300 The 1st air pipe assembly, air compressor to drier
2 12226100 Опора-хомут для труб
3 10074300 Upper support, single-hole clamp
Q1840850 Q1840850 Bolt
Q32008 Q32008 Гайка
4 Q353B22 Гайка
5 3506801-K22R0 Опора-хомут для труб
6 10075600 Septa elbow pipe joint
7 10880000 Высокотемпературный шланг в сборе
8 11418900 Bracket, pipe clamp
Q1841245 Q1841245 Болт
Q32012 Q32012 Гайка
9 11519400 The 2nd air hose assembly, connecting the air compressor and dryer
10 10067300 Bracket, pipe clamp
Q1841245 Q1841245 Болт
Q32012 Q32012 Гайка
11 10074300 Upper support, single-hole clamp
Q1840845 Q1840845 Bolt
Q32008 Q32008 Гайка
12 10496600 Harness support
Q1841025 Q1841025 Болт
Q32010 Q32010 Гайка фланцевая
13 10074300 Upper support, single-hole clamp
Q1840845 Q1840845 Bolt
Q32008 Q32008 Гайка
14 10074300 Upper support, single-hole clamp
Q1840885 Q1840885 Bolt
Q32008 Q32008 Гайка
15 10074200 Straight joint
16 12303400 The 3rd air pipe assembly, air compressor to drier
17 10074300 Upper support, single-hole clamp
18 10074400 Lower support, single-hole clamp
Q1840885 Q1840885 Bolt
Q32008 Q32008 Гайка
19 12303500 The 4th air pipe assembly, air compressor to drier
20 10585300 Pipe clamp
Q1840845 Q1840845 Bolt
Q32008 Q32008 Гайка
21 10725900 Bracket, pipe clamp
Q1841225 Q1841225 Болт
Q32012 Q32012 Гайка
22 3506720-90050 Высокотемпературный шланг в сборе
Q1840845 Q1840845 Bolt
Q32008 Q32008 Гайка
A Компрессор Воздушный компрессор
B Осушитель Осушительная установка в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
