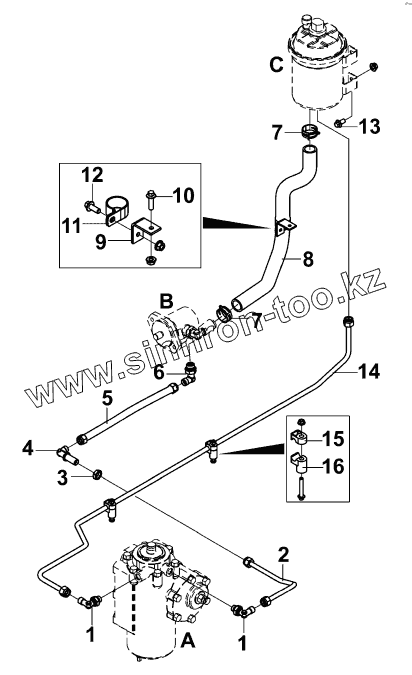

Каталог запасных частей к технике: DongFeng DFL-3251AW1. 3405A-K20R0 Трубопроводы гидроусилителя рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
1
1
11
12
12
13
14
15
16
A
B
С
Позиция на иллюстрации Заводской номер детали Название детали
1 10353100 Elbow pipe joint assembly
2 10479600 Oil inlet steel pipe assembly,Oil pump to steering gear
3 Q351B18 Гайка
4 10480900 Septa elbow pipe joint
5 11174900 High temperature hose assembly
6 10055500 Elbow pipe joint assembly
7 10054700 Circlip
8 12302600 Oil feed hose connecting, oil reservoir to pump
9 11022000 C Bracket
10 Q1840825 Болт
1 Q32008 Гайка
11 10055800 Single-hole clamp
12 Q1840820 Болт
12 Q32008 Гайка
13 Q1841020 Болт
Q32010 Q32010 Гайка фланцевая
14 12302500 The 1st oil return steel tube assembly, steering box to oil tank
15 10072700 Upper support, single-hole clamp
16 10072800 Lower support, single-hole clamp
Q1840865 Q1840865 Bolt
Q32008 Q32008 Гайка
A Усилитель Усилитель
B Насос Насос гидроусилителя рулевого управления
С Бачок Бачок гидроусилителя руля
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
