Каталог запасных частей к технике: DongFeng DFL-3251AW1. 1109K-C0102 Воздухоподводящая труба кабины

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

12

13

13

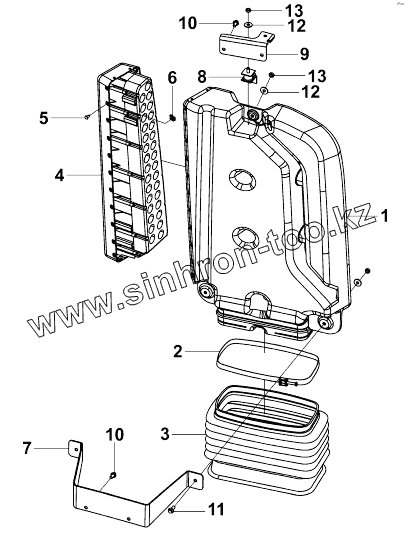

Позиция на иллюстрации	Заводской номер детали		Название детали
10444000	10444000		Air intake pipe assembly With air prefilter
Q40208-F7	Q40208-F7		Washer
Q340B08-F7	Q340B08-F7		Nut
1	10444100		Впускная вводная трубка
2	10313700		Бандаж-сильфон
3	10313600		Сильфон-впускная вводная трубка
4	10445300		Воздушный фильтр грубой очитки в сборе
5	Q2704816-F7		Самонарезающий винт с плоской круглой головкой и крестообразным шлицем
6	10444400		Пружинная гайка
7	10444300		Lower bracket- air intake leading pipe
8	10313800		Upper bracket assembly, air intake leading
9	10444200		Upper bracket, air intake leading pipe
10	Q1840816-F7		Bolt
11	Q1840820-F7		Bolt
12	Q40208-F7		Washer
13	Q340B08-F7		Nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
