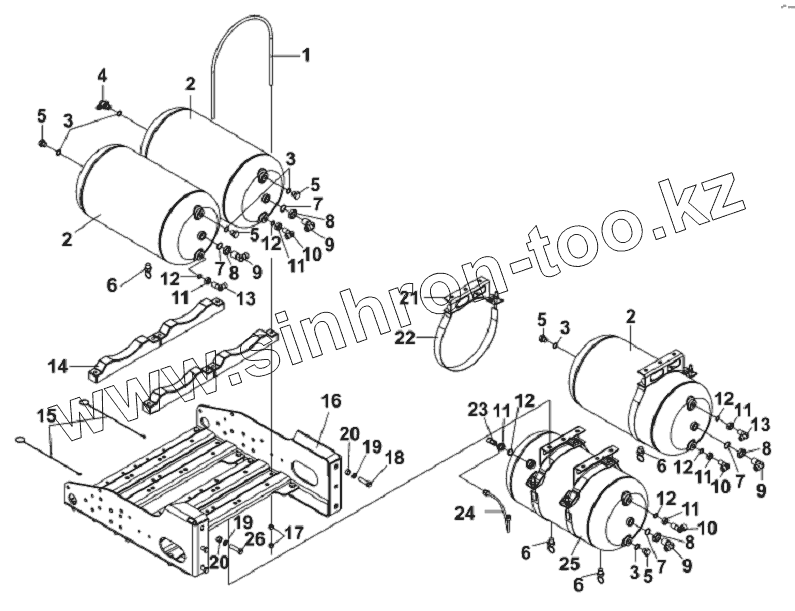

Каталог запасных частей к технике: DongFeng DFL-3251A Euro3. 3513G-T1400 Воздушные ресиверы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
4
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 35N-13017 Скоба
2 3513B40B-010 Воздушный ресивер в сборе
3 35N-06037 Шайба
4 3512Z06A-010 Клапан отбора сжатого воздуха в сборе
5 35N-06038 Заглушка
6 3513D-040 Клапан сливной
7 35N-06031 О-кольцо
8 35N-06026 Гайка
9 35.6B2-06090 Угольник
10 35Z41-06105 Штуцер
11 35N-06027 Гайка
12 35N-06032 О-кольцо
13 35N-06124 Угольник
14 35Z06A-13013 Кронштейн пневматического рессивера
15 35Z25-13013 Серьга
16 35ZD2A-13010 Кронштейн воздушного ресивера в сборе
17 Q340B10 Гайка
18 Q150B1250 Болт
19 Q40312 Пружинная шайба
20 Q340B12 Гайка
21 35D-13020 Кронштейн пневматического рессивера в сборе
22 35D-13025 Хомут в сборе
23 35DR10-06027 Угольник
24 RQ85006400 Шланг в сборе
25 3513010-ZB300 Воздушный ресивер в сборе
26 Q150B1245 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
