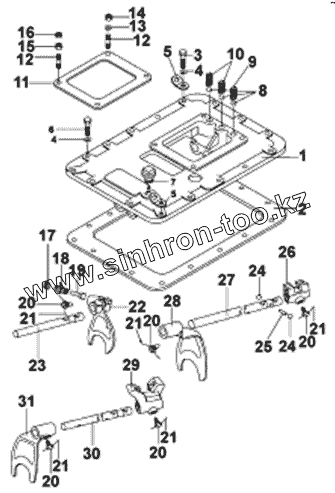

Каталог запасных частей к технике: DongFeng DFL-3251A. Установка верхней крышки КПП в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
21
21
21
21
22
23
24
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 F99980 Крышка
2 14918 Прокладка крышки
3 GB21-76 Болт M10
4 GB93-76 Стопорная шайба
5 20815-2 Кронштейн
6 GB21-76 Болт M10
7 Q614B10 Прокладка
8 GB308-89 Шарик
9 F96084 Пружина
10 F96085 Пружина
11 1642 Пластина
12 11066 Шпилька
13 GB93-76 Стопорная шайба
14 Q361B10 Гайка
15 X-1-603 Гайка
16 Q351B10 Гайка
17 8968 Резьбовая заглушка
18 8774-1 Стопорная пружина
19 F99671 Плунжер
20 3220 Крепежный болт
21 1819 Проволка
22 F99664 Вилка пониженной передачи
23 16132 Ось
24 GB308-89 Шарик
25 1634 Блокировочный палец
26 F99588 Блок зубчатой передачи
27 16133 Ось
28 16135 Вилка первой и второй передачи
29 F99589 Блок зубчатой передачи
30 18643 Ось
31 16136 Вилка третьей и четвертой передачи
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
