Каталог запасных частей к технике: DongFeng DFL-3251A. Карданный вал с промежуточной опорой

Тип техники

Марка

Модель

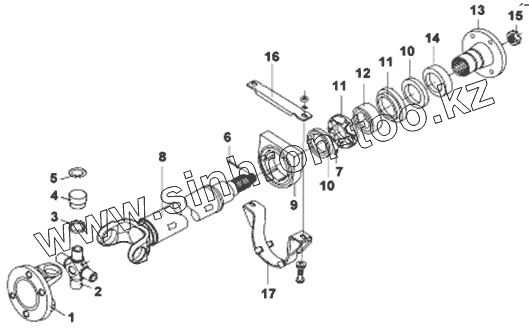

Схема

2202010-T1400

1

2

3

4

5

6

7

8

9

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
2202Z66D-080-B	2202Z66D-080-B		Центральная опора в сборе (включая 7,9~12)
Q40116	Q40116		Плоская шайба
Q341B16-OH1	Q341B16-OH1		Гайка
Q151B1650-OH1	Q151B1650-OH1		Болт
Q430125	Q430125		Стопорное кольцо
2202010-T1400	2202010-T1400		Вал карданный в сборе
2202045-T1400	2202045-T1400		Промежуточный вал с фланцевой вилкой в сборе (включая A,8)
2202Z66D-025	2202Z66D-025		Фланцевая вилка с крестовиной в сборе (включая 1~6)
2201Z06-030	2201Z06-030		Крестовина в сборе
1	2201Z06T-023		Фланец
2	2201Z06-031		Крестовина
3	2201Z06-032		Пылезащитный чехол
4	2201Z06-034		Игольчатый подшипник
5	2201Z06-026		Стопорное кольцо
6	Q500B6350		Шплинт
7	Q700B01		Пресс-маслёнка
8	2202015-T1400		Промежуточный вал в сборе
9	2202Z66D-084-B		Опора
12	116		Подшипник
13	2202Z66D-092-B		Фланец
14	2202Z66D-022		Уплотнительное кольцо
15	2202Z66D-093-B		Гайка
16	22Z68D-02226		Кронштейн
17	22Z66-02222		Скоба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
