Каталог запасных частей к технике: DongFeng DFL-3250A1-K09-003-01. 1602D-C0100 Педаль сцепления

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано DFL-3250A1-K09-003-01 (2007) DFL-3251A (2008) DFL-3251A Euro3 (2008) DFL-3251AW1 (2013) DFL-3251AW1 (2017) DFL-3251AXA Euro3 (2008) DFL-4181A (2008) DFL-4251A (2008) DFL-4251A8-T31R-931-02 (2011) DFL-4251AXA Euro3 (2014) DFL4251A-T04-930-00CA (2007) EQ-1074 (2006) L3251A3 (вар.) (2007)

Схема > Не выбрано 5000012-C0130-01 Кабина в сборе 1108A-C0100 Педаль акселератора 1108C-C0100 Компоновка привода акселератора 1108E-K0300 Трос управления акселератором 1108J-C0100 Тяга ручного управления акселератором 1109K-C0100 Труба воздухозаборная 1602D-C0100 Педаль сцепления 1604A-C0100 Главный цилиндр сцепления 1606A-C0100 Бачок сцепления 1606C-C0101 Трубопровод гидросистемы сцепления 1703B-K0903 Рычаг управления коробкой передач 3404A-C0102 Привод рулевого механизма 3504A-C0100 Педаль тормоза 3506R-C0100 Трубопроводы стояночного тормоза 3514A-C0100 Тормозной кран 3517A-C0100 Управление стояночным тормозом 3638A-C0100 Реле комплексной сигнализации 3714A-C0100 Потолочная лампа 3714B-C0100 Сервисная лампа 3714D-C0100 Лампа освещения подножки 3714F-C0100 Боковая лампа для чтения 3721B-C0100 Воздушный звуковой сигнал 3722A-C0104 Табличка блока предохранителей 3724D-C0113 Пучок проводов в кабине 3724J-C0103 Пучки проводов дверей 3724K-C0100 Пучок проводов потолка кабины 3724M-C0102 Пучок проводов передней стенки кабины 3724N-C0100 Пучок проводов бампера 3724P-C0100 Пучок проводов пола кабины 3724Q-C0101 Пучок проводов под полом кабины 3724Z-C0100 Защитная панель переднего пучка проводов 3725A-C0100 Прикуриватель 3726A-C0100 Боковой указатель поворота 3731A-C0100 Передние габаритные фонари и фонари знака автопоезда 3735A-C0100 Реле 3735D-C0102 Реле указателей поворота 3735H-C0100 Реле моторного тормоза 3735I-C0100 Реле передачи заднего хода 3735M-C0100 Реле стеклоочистителя 3735N-C0100 Реле кондиционера 3747A-C0100 Омыватель лобового стекла 3750A-C0100 Выключатели 3750C-C0101 Выключатель предварительного подогревателя 3750D-C0100 Выключатель лампы двери 3750F-C0100 Выключатель блокировки межосевого дифференциала 3750H-C0100 Выключатель тормозной лампы 3750I-C0100 Выключатель сцепления 3750M-C0100 Выключатель «массы» 3751X-C0100 Заглушка выключателя электропривода зеркала заднего вида 3751Y-C0100 Заглушка клавишных выключателей на щитке 3763A-C0100 Светоотражатель 3770C-C0100 Регулятор подогрева 3772A-C0100 Передние комбинированные фары 3774A-C0100 Подрулевой переключатель 3775A-C0100 Автомагнитола 3800A-C0117 Панель приборов 3816C-C0100 Датчики давления воздуха 3819A-C0100 Многофункциональный звуковой сигнал (зуммер) 3910A-C0100 Огнетушитель 5000F-C0100 Передняя эмблема 5000K-C0100 Присоединения для сварки в кабине 5000M-C0100 Заглушки кабины 5001A-C0101 Передняя подвеска кабины 5001B-C0101 Задняя подвеска кабины 5001C-C0105 Наружный знак кабины — 340 л.с. 5001E-C0101 Наружный знак кабины — эмблема DONGFENG 5003A-C0102 Гидроцилиндр подъема кабины 5003B-C0100 Крепление гидроцилиндра подъема кабины 5005A-C0105 Масляный насос механизма подъема кабины 5006A-C0100 Декоративные накладки кабины 5102B-C0101 Интерьер пола 5102J-C0101 Чехол рычага переключения передач 5103A-C0100 Ящик для мелких вещей 5104A-C0100 Рулевое колесо 5104B-C0100 Облицовка рулевой колонки 5109A-C0101 Напольный коврик кабины 5110B-C0102 Теплоизоляционная накладка пола 5111B-C0100 Противовибрационная накладка пола 5205A-C0100 Стеклоочиститель в сборе 5810A-C0100 Ремень безопасности водителя 5810B-C0100 Ремень безопасности пассажира 5810C-C0100 Ремень безопасности среднего сиденья 8203A-C0100 Пепельница 8204A-C0100 Солнцезащитный козырек 8205B-C0100 Направляющие оконной шторы 8211A-C0101 Наружные передние поручни 8211B-C0100 Внутренние поручни 5206A-C0100 Лобовое стекло 5301C-C0101 Передняя панель и решетка радиатора 5301E-C0100 Передняя панель 5301J-C0100 Передний обтекатель 5301P-C0100 Нижняя упорная плита переднего обтекателя 5303A-C0100 Ящики для вещей панели приборов 5305A-C0100 Кронштейны панели приборов 5305B-C0103 Панель приборов 5305001-C0130GY03 Левая боковая панель приборов в сборе 5305C-C0100 Защитная панель пучка проводов 5402A-C0103 Внутренняя отделка левой боковины 5402B-C0103 Внутренняя отделка правой боковины 5403A-C0100 Левая вентиляционная накладка 5403B-C0100 Правая вентиляционная накладка 5602A-C0102 Внутренняя отделка задней панели 5603A-C0100 Заднее стекло 5702A-C0100 Внутренняя отделка крыши кабины 5704A-C0100 Верхние ящики для мелких вещей 5710B-C0101 Звукоизоляция потолка кабины 6101A-C0100 Левая дверь в сборе 6101B-C0100 Правая дверь в сборе 6101C-C0100 Буфер двери кабины 6102A-C0104 Внутренняя отделка левой двери 6102B-C0104 Внутренняя отделка правой двери 6103A-C0100 Стекло левой двери 6103B-C0100 Стекло правой двери 6104A-C0100 Левый стеклоподъемник в сборе 6104B-C0100 Правый стеклоподъемник в сборе 6105E-C0100 Замок левой двери 6107A-C0100 Уплотнитель левой двери 6107B-C0100 Уплотнитель правой двери 6800A-C0100 Сиденье водителя 6900A-C0100 Сиденье пассажира 6910A-C0100 Среднее сиденье 7600A-C0100 Спальная полка 7920A-C0101 Навигатор GPS 8101A-C0100 Отопитель в сборе 8101B-C0100 Трубопроводы отопителя 8101C-C0102 Подводящий и отводящий трубопроводы отопителя 8102A-C0101 Воздуховоды системы отопления 8103A-C0101 Система вентиляции кабины 8105A-C0100 Радиатор кондиционера 8108A-C0101 Трубопроводы кондиционера 8108D-C0101 Трубопроводы кондиционера 8112A-C0101 Блок управления кондиционером 8201A-C0100 Наружное левое зеркало заднего вида 8201B-C0100 Наружное правое зеркало заднего вида 8201C-C0100 Крепление наружного левого зеркала заднего вида 8201D-C0100 Крепление наружного правого зеркала заднего вида 8201E-C0100 Внутреннее зеркало заднего вида 8219A-C0101 Зеркала нижнего обзора 8403A-C0101 Задний левый брызговик 8403B-C0101 Задний правый брызговик 8403C-C0100 Передний левый брызговик 8403D-C0100 Передний правый брызговик 8403E-C0102 Левый внутренний брызговик 8403F-C0100 Правый внутренний брызговик 8403G-C0100 Верхний брызговик левого колеса 8403H-C0100 Верхний брызговик правого колеса 8403J-C0100 Нижний брызговик левого колеса 8403K-C0100 Нижний брызговик правого колеса 8403L-C0101 Левая звукоизоляционная панель 8403M-C0101 Правая звукоизоляционная панель 8405A-C0104 Левая подножка кабины 8405B-C0104 Правая подножка кабины 8405C-C0103 Левая подножка 8405D-C0103 Правая подножка 8406A-C0103 Передний бампер 1000020-E2706 Двигатель в сборе 1001B-K0100 Передняя подвеска двигателя 1001С-K0903 Задняя подвеска двигателя 1001E-K0100 Задняя подвеска двигателя 1001H-K0903 Вспомогательная подвеска двигателя 1101B-K0900 Кронштейны топливного бака 1101F-K0903 Топливный бак 1104A-K0903 Трубопроводы системы питания 1104C-K0903 Трубопровод дренажный системы питания 1105A-K0903 Топливный фильтр предварительной очистки 1105B-K2200 Кронштейн крепления топливного фильтра предварительной очистки 1108K-K0300 Крепление акселератора 1108N1-09 Крепление вспомогательного троса управления 1109A-K0700 Воздушный фильтр с кронштейнами в сборе 1109С-K0800 Воздухопроводы системы впуска Воздухопроводы системы впуска 1109L-K0903 Воздухопроводы компрессора 1119A-K0100 Промежуточный охладитель воздуха 1119B-K0800 Воздухопроводы промежуточного охладителя 1201А-К0903 Глушитель 1201B-K0903 Крепление глушителя 1203A-K0903 Трубы системы выпуска газов 1203G-K0903 Выпускной соединительный патрубок турбокомпрессора 1204A-K0903 Теплоизоляция системы выпуска газов 1301A-K0100 Радиатор системы охлаждения 1303A-K0300 Входной и выходной патрубки радиатора системы охлаждения 1308A-K0903 Вентилятор 1309A-K0100 Диффузор вентилятора 1309B-K0100 Верхняя пластина промежуточного охладителя 1309D-K0100 Боковая пластина 1311A-K0300 Расширительный бачок 1311C-K0903 Трубопроводы системы охлаждения 1311D-K0903 Трубопроводы системы охлаждения 1601A-T0501 Сцепление 1601E1-11 Крепление картера сцепления 1606D-K0902 Стальные трубопроводы системы сцепления 1606E-K0902 Стальные трубопроводы системы сцепления 1608A-T0500 Пневмогидроусилитель сцепления 1608C-K0902 Подводящий трубопровод пневмогидроусилителя сцепления 1700010-K0900 Коробка передач в сборе 1700010-K0900-01 Картер сцепления. Картер коробки передач 1700010-K0900-02 Вторичный вал 1700010-K0900-03 Промежуточный вал 1700010-K0900-04 Первичный вал 1700010-K0900-05 Промежуточная ось передачи заднего хода 1700010-K0900-06 Механизм переключения передач 1700010-K0900-07 Механизм управления в сборе 1700010-K0900-08 Регулятор давления воздуха 1700010-K0900-09 Шестерня привода промежуточных валов демультипликатора 1700010-K0900-10 Вал, шестерня, синхронизатор демультипликатора 1700010-K0900-11 Промежуточные валы демультипликатора 1700010-K0900-12 Задняя крышка 1700010-K0900-13 Механизм переключения передач демультипликатора 1700J5-02 Рукоятка рычага переключения передач 1703C-K1000 Кронштейн привода механизма управления коробкой передач 1703E-K1000 Кронштейны крепления привода механизма управления коробкой передач 1703T-K1000 Рычаг переключения передач 1703U-K0800 Трубопровод управления коробкой передач 2201A-K0902 Карданные валы 2201010-K0902 Карданный вал среднего моста 2202010-K0801 Карданный вал заднего моста 2800010-K0903 Рама в сборе 1001G-Z24M0 Кронштейн передней опоры двигателя 2801G-K0903 Четвертая поперечина 2801H-K0800 Шестая поперечина (усиленная) 2801I-K1000 Первая поперечина 2801P-K0902 Поперечина балансирной подвески 2801Q-K0902 Задняя поперечина 2806A-F5500 Передний буксирный крюк 2806B-K0900 Задний буксирный крюк 2901A3-01 Буфер отбоя передней рессоры 2901B3-Z60C Стремянка передней рессоры 2901C-K0800 Кронштейны передней подвески 2901D1-05 Палец передней рессоры 2901H1-05 Крепление амортизатора 2901I1-15 Крепление амортизатора 2901J1-02 Крепление амортизатора 2901M-K0300 Палец передней рессоры 2904A-K0800 Крепление задней рессоры 2904F-K0902 Балансирная подвеска 2904G-K0902 Ограничитель осевого перемещения балансирной подвески 2904S-K0902 Буфер отбоя задней рессоры 2912A-K0901 Передняя рессора 2913A-K0902 Задняя рессора 2921A-K0100 Амортизатор передней подвески 2931B-Z06F0 Реактивные штанги 2400010-K0902 Задний мост в сборе 2400B-K0804 Задний мост 2401A-K0902 Картер заднего моста 2402A-K0800 Редуктор главной передачи и дифференциал заднего моста 3104A-K0800 Ступица колеса с тормозным барабаном 3502A-K0800 Тормозной механизм задний левый 3502B-K0800 Тормозной механизм задний правый 2500010-K0902 Средний мост в сборе 2500B-K0804 Средний мост 2501A-K0902 Картер среднего моста 2502A-K0800 Межосевой дифференциал и редуктор главной передачи среднего моста 3503A-K0800 Тормозной механизм средний левый 3503B-K0800 Тормозной механизм средний правый 3000010-K0800 Передний мост в сборе 3001A-K0300 Передний мост 3103A4-07 Передняя ступица и тормозной барабан 3413A-K0400 Поперечная рулевая тяга 3501A-K0800 Тормозной механизм передний левый 3501B-K0800 Тормозной механизм передний правый 2507B-K0902 Трубопровод управления механизмом блокировки межосевого дифференциала 3101A-K0403 Колесо в сборе 3103B4-02 Гайка и защитный колпак переднего колеса 3104B4-ZB3 Гайка колеса 3105A-K1000 Кронштейн крепления запасного колеса 3301A2-K0300 Продольная рулевая тяга 3401A-K0300 Рулевой механизм в сборе 3401B-K0300 Крепление кронштейна рулевого механизма 3405A-K0901 Трубопроводы гидросистемы рулевого управления 3506001-K0903 Схема тормозной системы 3506K-K0800 Многоканальный штуцер 3513G-K0800 Воздушные ресиверы 3527A1-08 Дифференциальный клапан 3533A4-06 Разгрузочный клапан 3541A-K0902 Моторный тормоз 3542A-K0801 Регулятор тормозных сил 3542B-K0801 Привод регулятора тормозных сил 3543A-K0800 Осушитель воздуха 3703A-K0902 Аккумулятор 3721A6-ZD2A Электрический звуковой сигнал 3724A-K0903 Пучок проводов на раме 3724B-K0903 Электропровода аккумулятора 3735B-K0902 Реле стартера 3736A-K0300 Выключатель массы 3754A-ZB1T Электропневмоклапан 3756A1-05 Электрический выключатель 3771B-K0300 Задняя распределительная коробка 3773A-K0300 Задний фонарь 3819B-K0300 Сигнализатор заднего хода 3827A-K0902 Топливный датчик 3833A-K0300 Датчик засоренности воздушного фильтра 3836A2-01 Датчик скорости 3839A-K0300 Датчик уровня охлаждающей жидкости 3902B1-06 Домкрат в сборе 3919A-A Ящик инструментальный 3919B-K1300 Сумка инструментальная

1

2

3

4

5

6

7

8

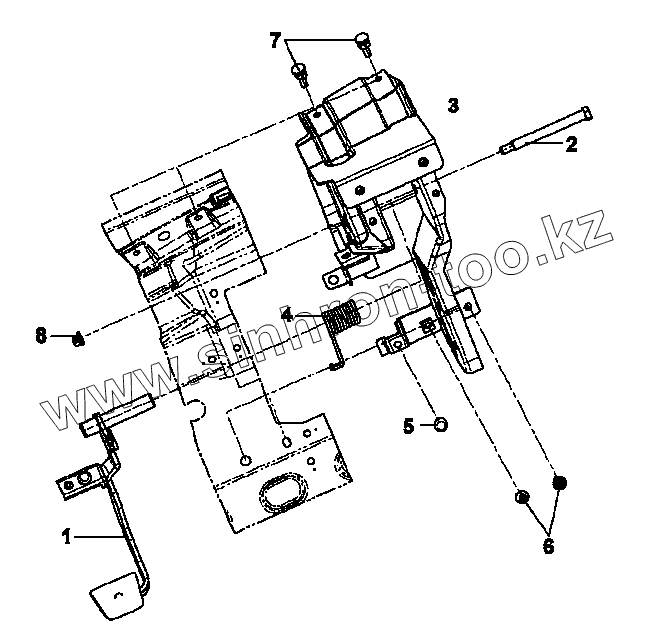

Позиция на иллюстрации	Заводской номер детали		Название детали
Q40308-Z6H	Q40308-Z6H		Пружинчатая шайба
Q40108-Z6H	Q40108-Z6H		Плоская шайба
Q40308-Z6H	Q40308-Z6H		Пружинчатая шайба
Q40108-Z6H	Q40108-Z6H		Плоская шайба
Q40310	Q40310		Пружинная шайба
Q40110	Q40110		Шайба
Q40308	Q40308		Пружинная шайба
1	1602020-C0100		Рычаг педали сцепления в сборе
2	1602047-C0100		Ось педали сцепления
3	1602110-C0100		Кронштейн педали в сборе
4	1602049-C0100		Возвратная пружина педали сцепления
5	1602041-C0100		Ограничитель
6	Q340B08-Z6H		Гайка
7	Q150B0825-Z6H		Болт
8	Q340B10		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
