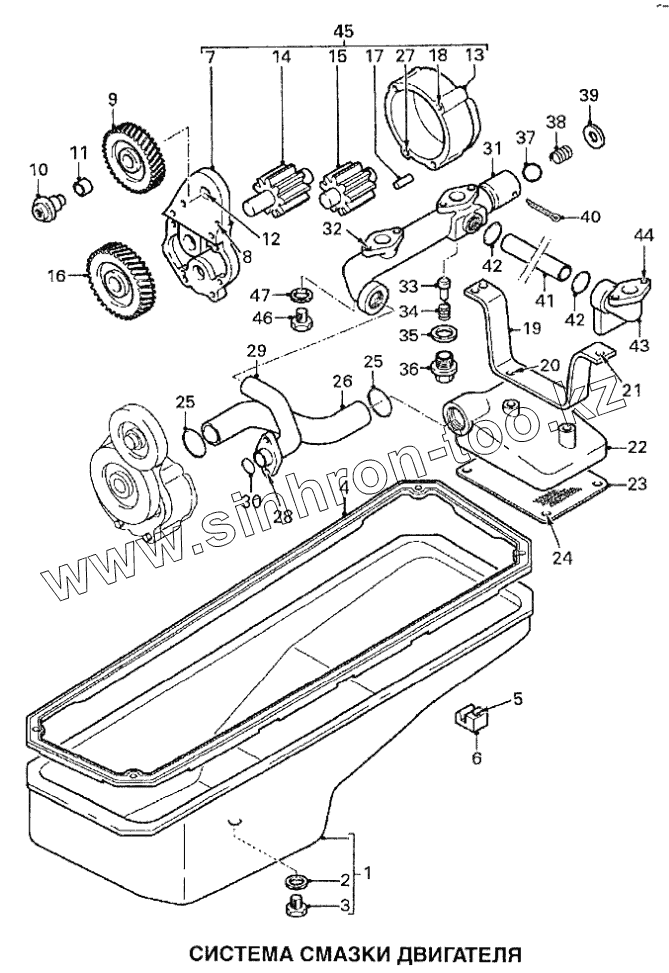

Каталог запасных частей к технике: DAF 95XF. Система смазки двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Пробка] | [Пробка] | Пробка | |
| 1 | 1301167 | Масляный поддон картера двигателя | |
| 2 | 0119135 | Медное уплотнительное кольцо 26,3х31,9х2 | |
| 3 | 0100315 | Резьбовая сливная пробка | |
| 4 | 1315381 | Прокладка поддона картера двигателя | |
| 5 | 1313117 | Болт с фланцем М8х40 | |
| 6 | 1350020 | Кронштейн с фиксатором | |
| 7 | 1334635 | Кронштейн масляного насоса | |
| 8 | 1243075 | Болт с фланцем М10х35 10,9 | |
| 9 | 1332565 | Шестерня | |
| 10 | 1348554 | Паразитный ролик масляного насоса | |
| 11 | 0241260 | Втулка-вкладыш | |
| 12 | 1243071 | Болт с фланцем М10х60 | |
| 13 | 0758649 | Корпус масляного насоса двигателя | |
| 14 | 0266409 | Вал масляного насоса | |
| 15 | 0266408 | Вал масляного насоса | |
| 16 | 1332564 | Шестерня привода масляного насоса | |
| 17 | 0202591 | Штифт | |
| 18 | 1313121 | Болт с фланцем М8х60 | |
| 19 | 1320707 | Кронштейн маслоприемника | |
| 20 | 1313140 | Болт с фланцем М8х20 10,9 | |
| 21 | 1313140 | Болт с фланцем М8х20 10,9 | |
| 22 | 0528778 | Корпус | |
| 23 | 0361896 | Сетка маслоприемника | |
| 24 | 1295125 | Болт М6х12 | |
| 25 | 0272244 | Уплотнительное кольцо (D=32) | |
| 26 | 0097845 | Трубка маслоприемника | |
| 27 | 1313124 | Болт с фланцем М8х75 10,9 | |
| 28 | 1313125 | Болт с фланцем М8х80 10,9 | |
| 29 | 0092292 | Маслопровод | |
| 30 | 0621099 | Уплотнительное кольцо | |
| 31 | 0363277 | Корпус редукционного клапана | |
| 32 | 1313119 | Болт с фланцем М8х50 | |
| 33 | 0162056 | Редукционный клапан | |
| 34 | 0162057 | Пружина | |
| 35 | 0119136 | Медное уплотнительное кольцо | |
| 36 | 0162058 | Резьбовая пробка | |
| 37 | 0165928 | Шарик | |
| 38 | 0110362 | Пружина | |
| 39 | 0251906 | Шайба М10 | |
| 40 | 0251869 | Шплинт 4х45 | |
| 41 | 0365048 | Патрубок маслопровода | |
| 42 | 0621099 | Уплотнительное кольцо | |
| 43 | 1311253 | Переходной фланец системы смазки | |
| 44 | 1313115 | Болт с фланцем М8х30 | |
| 44 | 1320702 | Болт с фланцем+анаэробный герметик | |
| 45 | 0683322 | Масляный насос двигателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
